Назначение соединителя 2РМГ30Б32Ш1Е2

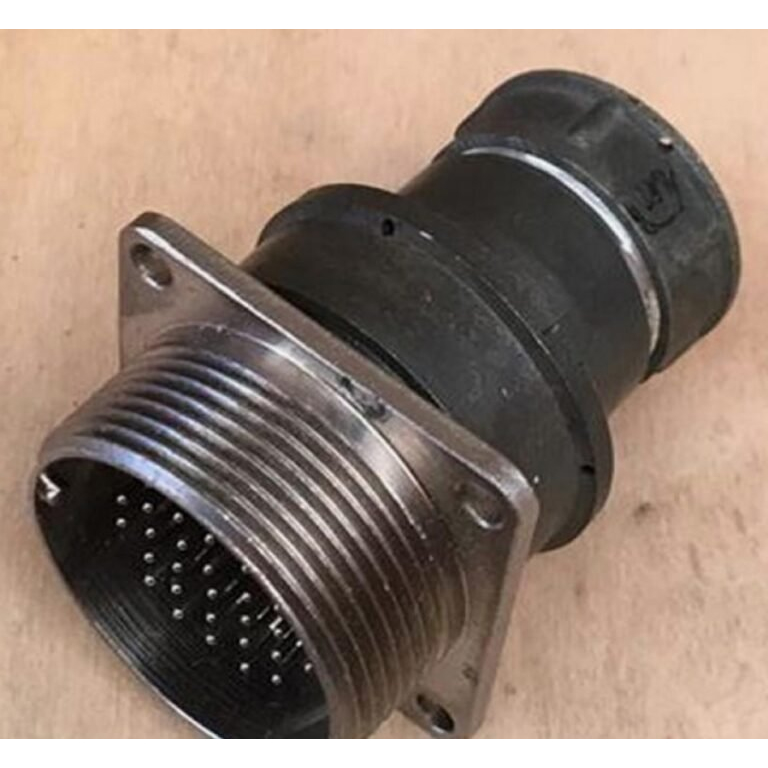

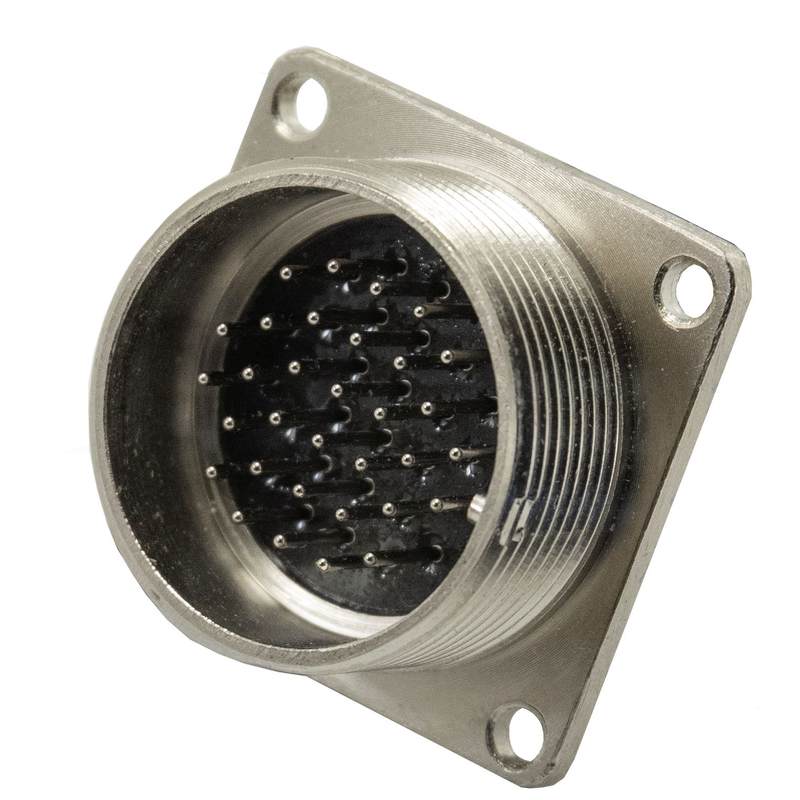

2РМГ30Б32Ш1Е2 — это герметичная приборная вилка блочного исполнения из серии 2РМГ, выпускаемая заводом «Уруссу» (Уфа, Россия). Изделие предназначено для надёжного соединения электрических цепей постоянного тока, переменного тока с частотой до 3 МГц и импульсных сигналов в составе различных электротехнических и приборных устройств.

Разъём применяется там, где требуется компактное, механически прочное и герметичное сочленение с фиксацией резьбой и защитой от неверного подключения. Блочный тип корпуса рассчитан на монтаж непосредственно на приборной панели или в корпусе аппаратуры.

Подтверждённые технические особенности

Электрические параметры

• Количество контактов — 32, диаметр каждого контакта 1 миллиметр.
• Посадочный диаметр корпуса — 30 миллиметров.
• Рабочее напряжение — до 560 вольт.
• Максимальный ток на один контакт — 3 ампера, суммарный ток по всем контактам — до 80 ампер.
• Сопротивление контакта — не более 15 миллиом.
• Сопротивление изоляции — не менее 5000 мегаом.

Условия эксплуатации и стойкость

• Диапазон рабочих температур — от минус 60 до плюс 200 градусов Цельсия.
• Климатическое исполнение — УХЛ (холодный и умеренный климат).
• Устойчивость к вибрации в диапазоне от 1 до 5000 герц с ускорением до 490 метров на секунду в квадрате.
• Стойкость к одиночным ударам с ускорением до 5000 метров на секунду в квадрате и к многократным ударам с ускорением до 1000 метров на секунду в квадрате.
• Стойкость к линейному ускорению до 2000 метров на секунду в квадрате.

Ресурс и конструкция

• Минимальная наработка — 1000 часов.
• Количество циклов соединения и расчленения — до 500.
• Срок хранения — 15 лет.
• Сочленение резьбовое, поляризация одношпоночная, что исключает неправильную стыковку.
• Совместимость с кабельными розетками серии 2РМТ.

Области применения

Благодаря герметичному исполнению и широкому температурному диапазону вилка 2РМГ30Б32Ш1Е2 востребована в приборной технике, авиационном оборудовании и промышленной аппаратуре. Она подходит для бортовых и наземных систем, где важны стойкость к вибрации, ударам и перепадам температур.

Разъём применяется для коммутации цепей управления, питания и сигнальных линий с частотой до 3 МГц. Одношпоночная поляризация и резьбовое сочленение обеспечивают надёжный контакт при эксплуатации в условиях повышенных механических нагрузок.

Порядок подбора и монтажа

1. Убедитесь, что число контактов и их диаметр соответствуют требованиям схемы подключения.
2. Проверьте совместимость с ответной кабельной розеткой серии 2РМТ.
3. Оцените посадочный диаметр корпуса 30 миллиметров для установки в приборной панели.
4. Учтите рабочие токи и напряжения: до 3 ампер на контакт и до 560 вольт.
5. При монтаже соблюдайте ориентацию по шпонке для правильного сочленения.

Изделие поставляется как отдельный соединитель; комплектация и наличие подтверждаются у поставщика. Страна производства — Россия, завод «Уруссу».
