Назначение электросоединителя 2РМГ30Б32Ш1Е2

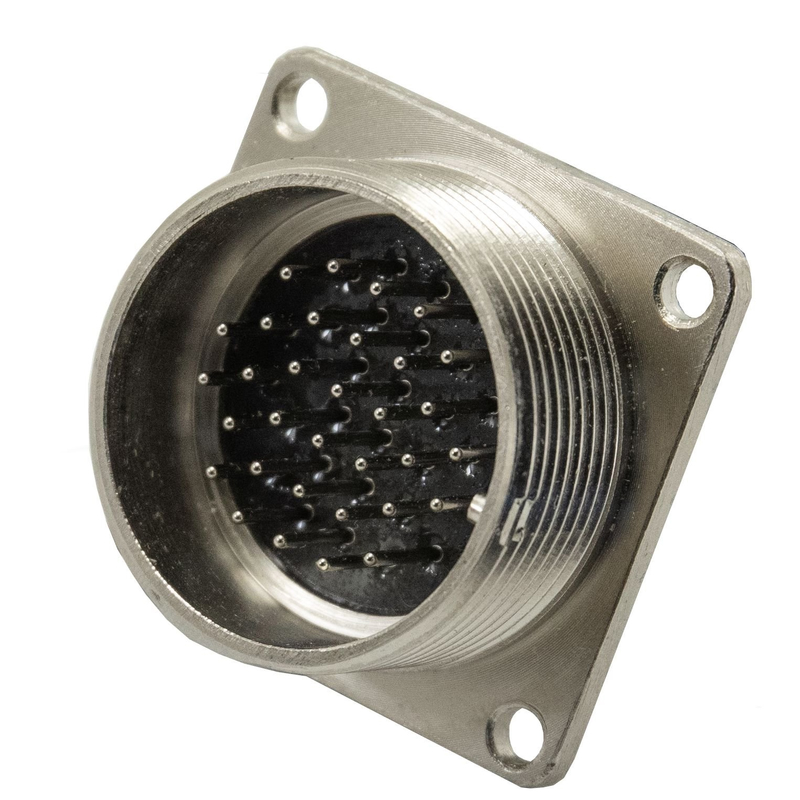

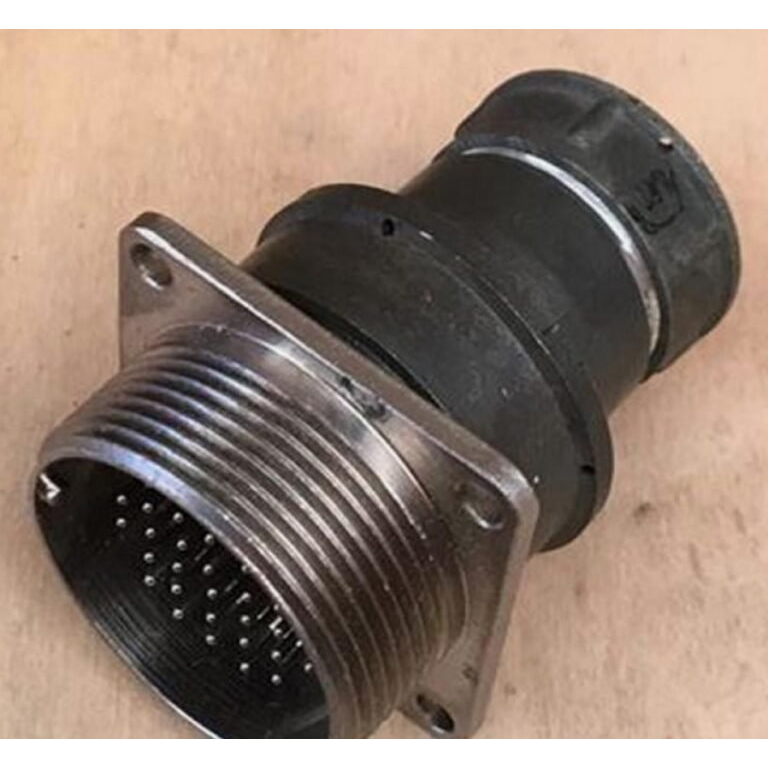

2РМГ30Б32Ш1Е2 — это герметичная блочная (приборная) вилка электросоединителя серии 2РМГ, выпускаемая с приемкой ОТК. Изделие предназначено для внутреннего объемного монтажа и применяется в электрических цепях постоянного тока, переменного тока частотой до 3 МГц, а также для коммутации импульсных сигналов.

Соединитель используется в составе надежных систем, где требуется стабильная передача сигнала и питания между блоками и приборами. Благодаря блочному (приборному) исполнению вилка устанавливается непосредственно на корпус прибора или в состав внутреннего монтажа, обеспечивая надежное разъемное соединение.

Подтвержденные технические особенности

Электросоединитель рассчитан на максимальное рабочее напряжение до 560 В (амплитудное значение), ток на один контакт — до 3 А. Конструкция обеспечивает герметичность и пылезащищенность контактов в соединенном состоянии.

• Количество контактов — 32.
• Диаметр контактов — 1,0 мм, 1,5 мм или 3,0 мм в зависимости от исполнения.
• Сопротивление контактов — не более 2 мОм.
• Сопротивление изоляции — не менее 1000 МОм.
• Покрытие контактов — химический никель.
• Сочленение — резьбовое с одношпоночной поляризацией.
• Монтаж — объемный, с пайкой, внутренний.

Изготавливается без патрубка либо с прямым патрубком для экранированного и неэкранированного кабеля. Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69. Изделие соответствует ТУ ГЕ0.364.140 или бР0.364.103.

Условия эксплуатации и надежность

Рабочая температура электросоединителя составляет от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, а для отдельных исполнений — до плюс 200 градусов Цельсия. Относительная влажность при температуре плюс 25 градусов Цельсия достигает 98 процентов.

По механическим нагрузкам изделие выдерживает вибрацию в диапазоне от 5 до 5000 Гц с ускорением до 50g, удары до 500g и многократные удары до 100g. Ресурс соединений и разъединений — до 500 циклов.

Применение

Соединители серии 2РМГ с приемкой ОТК находят применение в умеренном и холодном климате при внутреннем монтаже ответственных систем. Они востребованы в приборостроении, промышленной автоматике и другой технике, где важны герметичность, стойкость к вибрации и ударам, а также стабильные электрические параметры.

Год выпуска, указанный в карточке товара, — 2026. Поставка осуществляется в заводской упаковке, артикул — 20055, категория — 2РМГ.
