Назначение

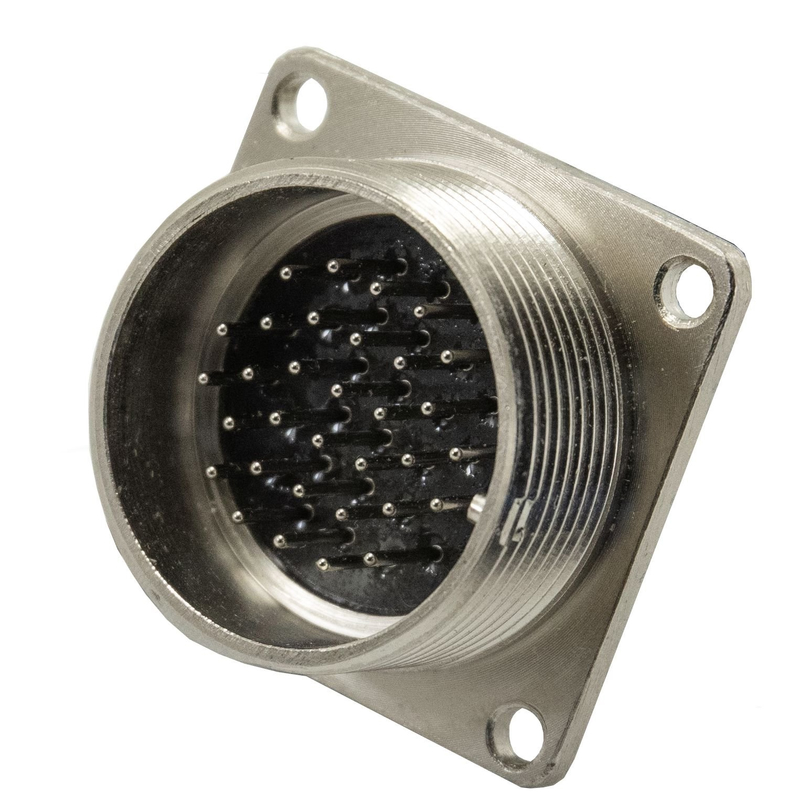

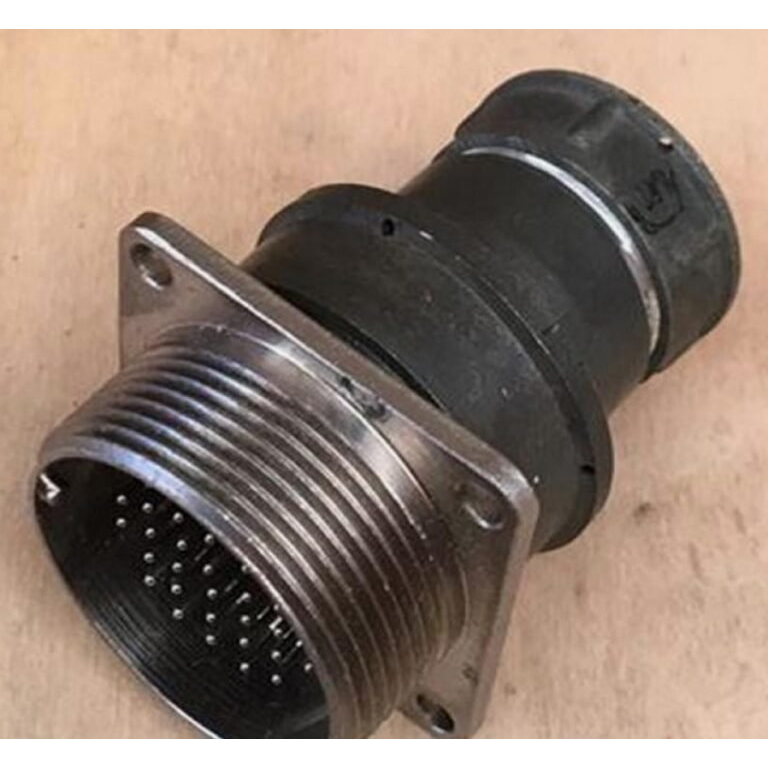

Электросоединитель 2РМГ30Б32Ш1Е2 представляет собой герметичную приборную вилку цилиндрического типа из серии 2РМГ производства «ОТК». Изделие предназначено для соединения электрических цепей постоянного тока, переменного тока с частотой до 3 МГц, а также для коммутации импульсных сигналов. Соединитель применяется в составе надежных электрических систем, где предъявляются повышенные требования к устойчивости к механическим и климатическим воздействиям.

Вилка сочленяется с кабельными розетками серии 2РМТ. Поляризация выполнена по одношпоночной схеме, что предотвращает неправильное соединение и обеспечивает пылезащищенность в сочлененном состоянии. Изделие востребовано в приборостроении, радиоэлектронной аппаратуре и системах управления, работающих в жестких условиях эксплуатации.

Подтвержденные особенности и технические характеристики

Конструкция соединителя — блочная, без патрубка. Корпус имеет условный размер 30. Вилка оснащена 32 контактами. Максимальное рабочее напряжение составляет 560–700 В. Фиксация сочленения — резьбовая, что обеспечивает надежный механический контакт и устойчивость к вибрационным нагрузкам.

• Количество контактов: 32
• Условный размер корпуса: 30
• Максимальное рабочее напряжение: 560–700 В
• Конструкция: блочная, без патрубка
• Тип поляризации: одношпоночная
• Способ монтажа: объемный, пайкой (внутреннее подключение)
• Покрытие контактов: химический никель
• Фиксация: резьбовая
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69
• Приемка: «ОТК»
• Год выпуска: 2025
• Артикул: 20054

Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 допускает эксплуатацию в условиях умеренного и холодного климата. Покрытие контактов химическим никелем повышает коррозионную стойкость и стабильность переходного сопротивления.

Условия эксплуатации и устойчивость к воздействиям

Соединитель выдерживает вибрационные нагрузки в диапазоне от 5 до 5000 Гц с ускорением до 500 метров на секунду в квадрате. Устойчив к ударам с ускорением до 5000 метров на секунду в квадрате. Ресурс сочленения составляет до 500 циклов соединений и разъединений.

Благодаря герметичному исполнению и пылезащищенности в сочлененном состоянии изделие подходит для применения в аппаратуре, подвергающейся воздействию пыли, влаги и перепадов температур. Это делает его пригодным для использования в составе ответственных систем, где отказ коммутационного элемента недопустим.

Применение

Вилка 2РМГ30Б32Ш1Е2 применяется для внутреннего монтажа в приборных блоках, пультах управления, измерительной и радиотехнической аппаратуре. Объемный монтаж пайкой обеспечивает надежное соединение проводников с контактами. Совместимость с кабельными розетками серии 2РМТ расширяет область применения — от бортовых систем до стационарных установок.

Изделие поставляется в заводской упаковке и прошло приемку «ОТК», что подтверждает соответствие заявленным техническим параметрам. Соединитель предназначен для решения задач коммутации в условиях, требующих стойкости к вибрации, ударам и неблагоприятным климатическим факторам.
