Назначение и общее описание

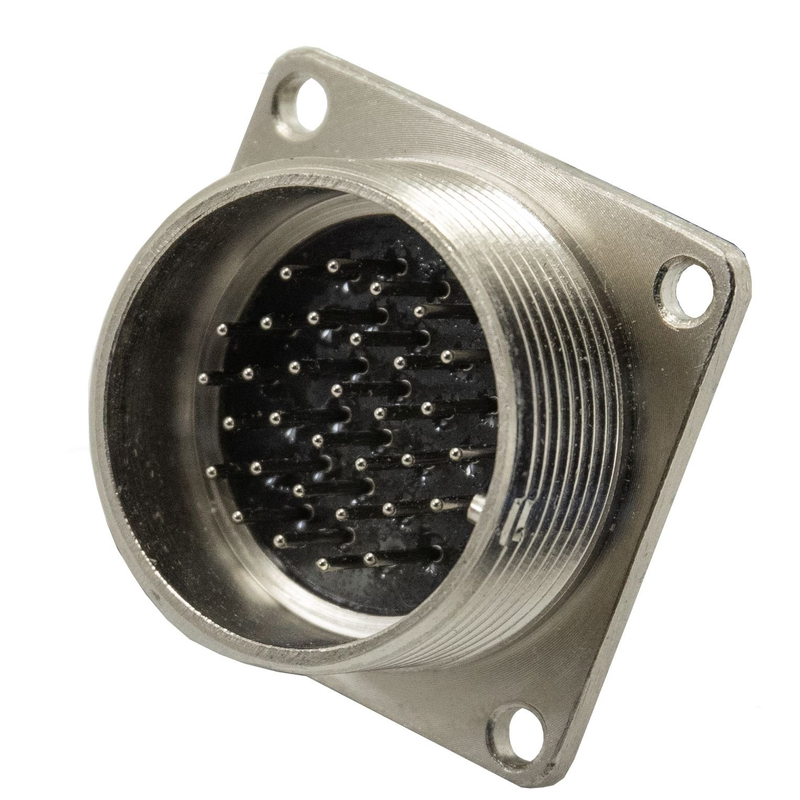

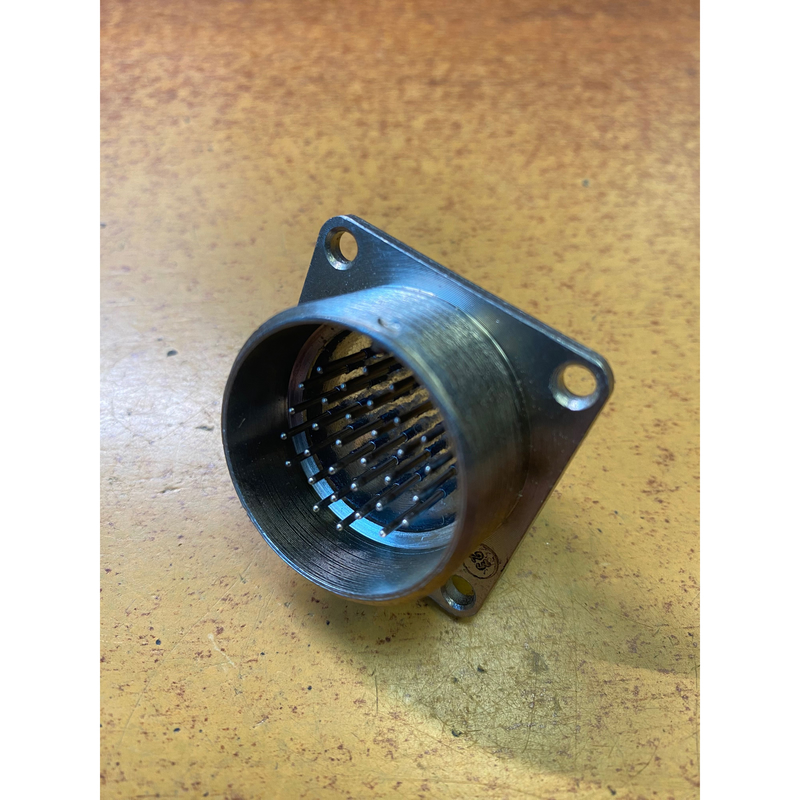

Соединитель 2РМГ30Б32Ш1Е2 представляет собой низкочастотный цилиндрический герметичный электрический разъём серии 2РМГ. Изделие выполнено в виде блочной, то есть приборной, вилки с резьбовой фиксацией и одношпоночной поляризацией корпуса. Разъём предназначен для создания разъединяемых электрических соединений в цепях постоянного, переменного и импульсного тока.

Артикул изделия: 80302. Производитель: Электросоединитель. Категория: 2РМГ. По каталожным данным указано: 2024, учётное количество — 30 шт.

Технические параметры

Электрические характеристики

• Тип: герметичный цилиндрический соединитель серии 2РМГ, блочная вилка, исполнение Б, для установки на приборе.
• Количество контактов: 32; диаметр контакта около 1 мм.
• Рабочее напряжение: до 560…700 В постоянного и переменного тока, в зависимости от источника и условий испытания.
• Ток на контакт: до примерно 3 А; суммарный ток соединителя — порядка 80 А, в зависимости от режима и условий применения.
• Рабочая частота: постоянный ток и переменный ток частотой до примерно 3 МГц; допускается работа с импульсными токами.
• Сопротивление контакта: обычно не более 15 мОм.
• Сопротивление изоляции: порядка 1000 МОм.

Конструктивные особенности и монтаж

Тип сочленения — резьбовое, с поворотом корпуса, со стопорным кольцом или резьбовой гайкой. Поляризация корпуса — одношпоночная. Конструктивно изделие представляет собой блочную вилку герметичного исполнения. В зависимости от конкретного варианта возможно исполнение без патрубка или с прямым патрубком для экранированного или неэкранированного кабеля.

Метод монтажа контактов — объёмная пайка проводов непосредственно к контактам внутри корпуса. Климатическое исполнение, как правило, УХЛ2.1 по ГОСТ 15150-69. Это допускает работу при температурах примерно от минус 60 до плюс 200 градусов Цельсия. Исполнение Б предполагает установку на корпус прибора, а не на конец кабеля.

Применение

Соединитель 2РМГ30Б32Ш1Е2 используется для разъединяемых соединений в электрических цепях постоянного, переменного и импульсного токов. Он применяется в электронной, радиоэлектронной, контрольно-измерительной и бортовой аппаратуре.

Изделие востребовано в устройствах и системах, где важны герметичность, устойчивость к повышенной и пониженной температуре, вибрациям и механическим нагрузкам. Благодаря резьбовой фиксации и герметичному исполнению разъём подходит для эксплуатации в жёстких климатических условиях.

Маркировка и каталожные данные

Буквенно-цифровое обозначение 2РМГ30Б32Ш1Е2 включает серию 2РМГ, числовой код 30, исполнение Б как блочную вилку, число контактов 32, обозначение Ш1 и индекс Е2. Эти элементы отражают серийную принадлежность, конструктивное исполнение и основные параметры соединителя.

По данным из каталога, в учётной единице содержится 30 шт. Точные сведения о комплектации и упаковке уточняются по артикулу 80302.
