Назначение соединителя 2РМГ30Б32Ш1Е2

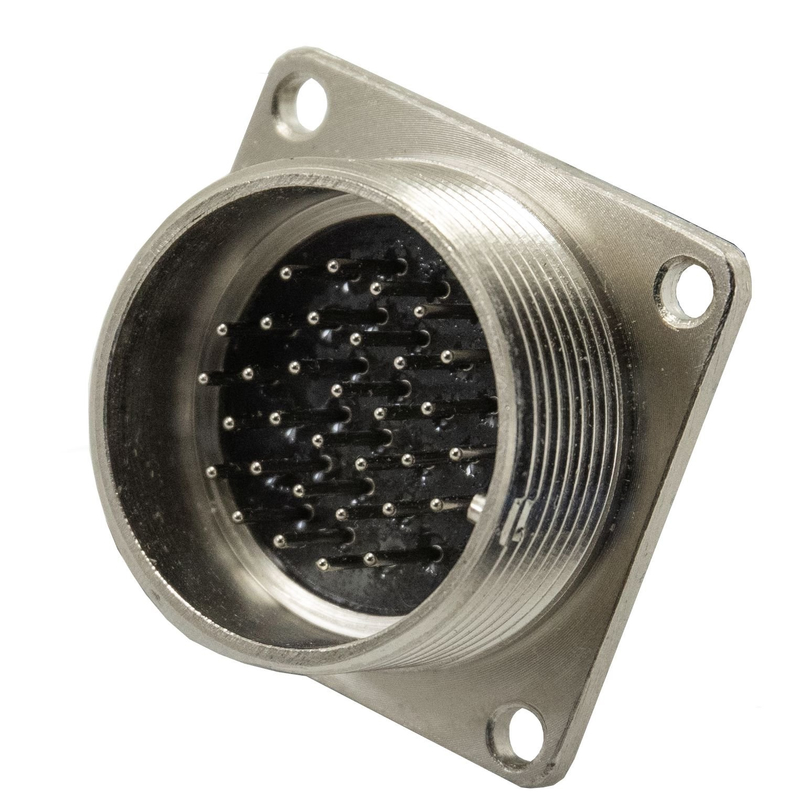

Соединитель 2РМГ30Б32Ш1Е2 производства «Эльбрус» представляет собой низкочастотный герметичный цилиндрический электрический разъём типа 2РМГ. Он выполнен в виде вилки приборного, то есть блочного, исполнения и рассчитан на эксплуатацию в достаточно жёстких условиях внешней среды.

Основное назначение изделия — подключение и соединение электрических цепей постоянного и переменного тока с частотой до примерно 3 МГц, а также импульсных токов. Разъём применяется в приборах и аппаратуре, где критически важны защита от влаги, пыли и вибрации, а надёжность контактного соединения должна сохраняться при интенсивных механических и климатических воздействиях.

Конструктивные особенности

Корпус разъёма имеет цилиндрическую форму типоразмера 30. Исполнение — блочное, приборное, без левой резьбы, что обозначено буквой «Б» в маркировке. Корпус обычно изготавливается из алюминиевого сплава, например АЛ-11, без дополнительного покрытия, поэтому изделие имеет металлический внешний вид.

Соединение «вилка–розетка» обеспечивается резьбовой фиксацией сочленённого положения. Применена одношпоночная поляризация корпусов, которая исключает обратную или неправильную сборку и гарантирует однозначное взаимное положение частей разъёма.

Количество контактов — 32, что соответствует цифрам в обозначении 2РМГ30Б32Ш1Е2. Конструкция обеспечивает герметичность, защищающую контактную группу от проникновения влаги и пыли.

Технические характеристики

• Рабочий ток: постоянный и переменный, максимальная рабочая частота около 3 МГц.
• Сопротивление изоляции в нормальных условиях — обычно не ниже порядка 5000 МОм.
• Сопротивление контактов для типовых контактных стержней диаметром 1 мм — не более примерно 15 мОм.
• Интервал рабочих температур — примерно от −60 до +200 °C.
• Климатическое исполнение соответствует категории УХЛ 2.1 по ГОСТ 15150-69.
• Устойчивость к синусоидальной вибрации в диапазоне частот до 5–5000 Гц с ускорением порядка 50g.
• Устойчивость к многократным механическим ударам с пиковым ускорением до 100g и к однократным ударам с пиковым ускорением до 500g.
• Устойчивость к высокому уровню акустических шумов и линейного ускорения.

Условия эксплуатации

Климатическое исполнение УХЛ 2.1 по ГОСТ 15150-69 означает использование в условиях умеренного и холодного климата с определёнными ограничениями по влажности и загрязнению. Сочетание герметичности корпуса и широкого температурного диапазона позволяет применять разъём в радиоэлектронной аппаратуре, предназначенной для работы в экстремальных климатических условиях.

Стойкость к вибрации, ударам, акустическим шумам и линейным ускорениям делает соединитель пригодным для бортовой и стационарной аппаратуры, испытывающей интенсивные динамические нагрузки.

Применение

Разъём 2РМГ30Б32Ш1Е2 применяется в приборах и аппаратуре, где требуется надёжное электрическое соединение при одновременной защите от влаги, пыли и вибрации. Типовые области использования — радиоэлектронная аппаратура, работающая в жёстких условиях внешней среды, включая умеренный и холодный климат.

Благодаря 32 контактам и герметичному исполнению изделие подходит для коммутации многожильных цепей постоянного, переменного и импульсного тока в составе ответственных электротехнических и электронных систем. Резьбовая фиксация и одношпоночная поляризация упрощают монтаж и исключают ошибки при сборке.
