Назначение разъёма 2РМГ30Б32Ш1Е2

Разъём 2РМГ30Б32Ш1Е2 «ОТК» производства «Атлант» относится к серии герметичных низкочастотных цилиндрических соединителей 2РМГ. Изделие применяется в ответственных радиоэлектронных устройствах, в том числе в составе военной и промышленной техники. Основное назначение — обеспечение электрического соединения цепей при внутреннем монтаже аппаратуры, где предъявляются повышенные требования к герметичности, стойкости к внешним воздействиям и надёжности контакта.

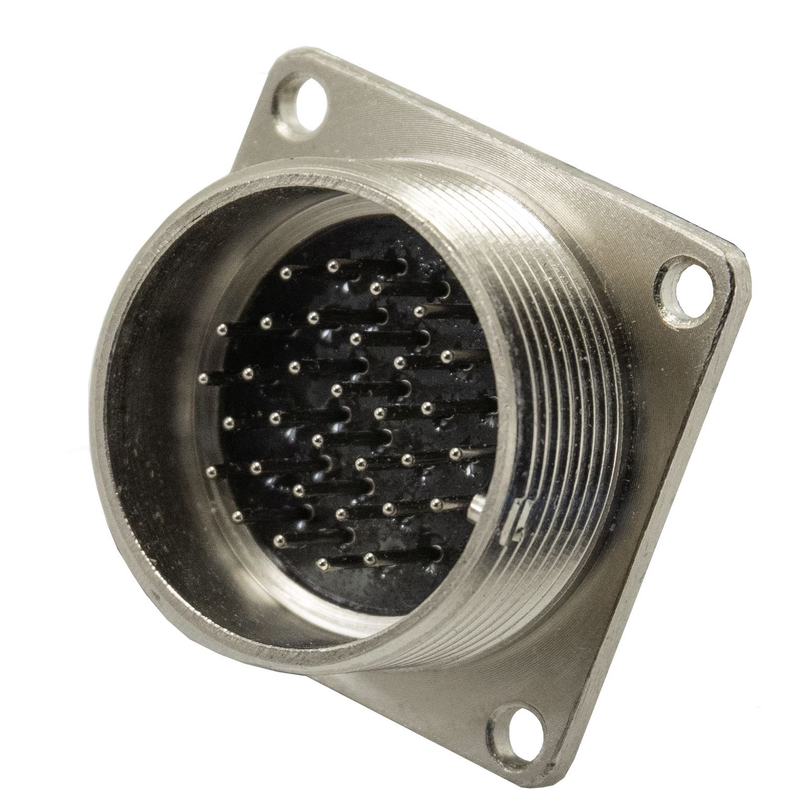

По конструктивному исполнению это герметичная вилка приборная (блочная) с резьбовым соединением, предназначенная для внутреннего монтажа в прибор. Корпус имеет одношпоночную поляризацию, что исключает неправильное сочленение с ответной частью. Сочетание резьбового крепления и поляризации обеспечивает стабильное механическое и электрическое соединение в условиях вибрации и ударных нагрузок.

Подтверждённые особенности и технические характеристики

Корпус вилки выполнен из алюминиевого сплава, обычно марки АЛ‑11, без дополнительного защитного покрытия. Посадочный диаметр корпуса составляет около 30 миллиметров. Вилка оснащена 32 контактами‑штырями диаметром 1 миллиметр. Все контакты неразборные — извлечь контакт из корпуса невозможно, что повышает надёжность и исключает случайное нарушение внутренней коммутации.

Основные электрические характеристики, типовые для 32‑контактного исполнения серии 2РМГ, приведены ниже.

• Максимальный ток на один контакт — до 3 А.
• Суммарный ток на весь разъём — до 80 А.
• Максимальное рабочее напряжение — до 560 В постоянного и переменного тока при частоте до 3 МГц.
• Сопротивление контакта — не более 15 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Разъём изготавливается в климатическом исполнении УХЛ2.1 по ГОСТ 15150‑69 и допускает работу при температуре окружающей среды от минус 60 до плюс 200 градусов Цельсия. Изделие герметично, устойчиво к вибрации с ускорением до единиц десятков g, к многократным ударам и к повышенной влажности до 98 процентов при температуре от плюс 25 до плюс 40 градусов Цельсия.

Ресурсные показатели

По ресурсу разъём характеризуется следующими значениями: интервал рабочих температур соответствует теплостойкости «2» с верхним пределом до 200 градусов Цельсия, минимальная наработка составляет 1000 часов, максимальное количество сочленений‑расчленений — 500 циклов, срок сохраняемости при хранении — до 25 лет.

Приёмка, совместимость и применение

Обозначение «ОТК» в наименовании означает, что изделие выпущено с контролем по категории качества «ОТК». Как правило, это стандартная приёмка по предприятию‑изготовителю, без отдельной военной или специальной приёмки. Год выпуска — 2026. Товар поставляется в заводской упаковке, артикул — 20052, категория — 2РМГ.

Разъём сочленяется с кабельными розетками 2РМТ по соответствующим техническим условиям, в том числе бР0.364.103ТУ и ГЕ0.364.140ТУ. Монтаж контактов выполняется объёмным способом — пайкой к проводам кабеля.

Благодаря сочетанию герметичности, широкого температурного диапазона, стойкости к вибрации, ударам и влажности, а также большому числу контактов, вилка 2РМГ30Б32Ш1Е2 востребована при сборке приборов и блоков, где требуется компактное многоконтактное соединение с повышенной надёжностью. Типовые области применения — бортовые и наземные радиоэлектронные системы, промышленная автоматика и измерительная аппаратура, работающая в жёстких условиях эксплуатации.
