Назначение и общее описание

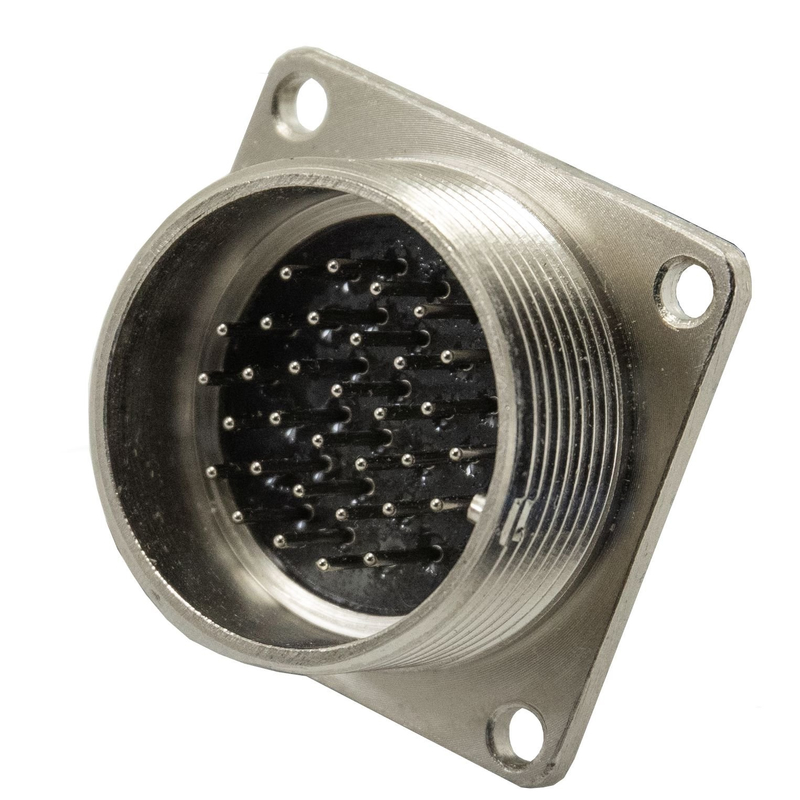

2РМГ30Б32Ш1Е2 Атлант «ОТК» — это герметичная приборная вилка цилиндрического типа с резьбовой фиксацией, предназначенная для надёжного соединения электрических цепей постоянного, переменного (до 3 МГц) и импульсного тока. Изделие выпускается под артикулом 20050 в категории 2РМГ производителем «Атлант» и поставляется в заводской упаковке с приёмкой «ОТК».

Конструктивно вилка представляет собой штыревой соединитель, который устанавливается на приборной части оборудования. Резьбовое соединение обеспечивает механическую фиксацию ответной части и сохраняет электрический контакт при воздействии вибрации, ударов и акустических нагрузок.

Расшифровка обозначения

Маркировка 2РМГ30Б32Ш1Е2 содержит полную информацию о типе и параметрах изделия:

• 2РМГ — тип: герметичный цилиндрический соединитель.
• 30 — посадочный диаметр корпуса 30 миллиметров.
• Б — блочный (приборный) корпус без левой резьбы.
• 32 — количество контактов.
• Ш — вилка (штыревой тип).
• 1 — диаметр контактов 1 миллиметр.
• Е — покрытие контактов: никель.
• 2 — теплостойкость до 200 градусов Цельсия.

Технические характеристики

Соединитель имеет 32 контакта диаметром 1 миллиметр. Максимальное рабочее напряжение составляет 560 вольт, токовая нагрузка достигает 3 ампер на контакт при суммарном значении до 80 ампер. Сопротивление контакта не превышает 15 миллиом, сопротивление изоляции — не менее 5000 мегаом в нормальных условиях.

Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 герц с ускорением до 490 метров на секунду в квадрате, механические удары с ускорением до 5000 метров на секунду в квадрате и акустические шумы уровнем до 170 децибел.

Материалы и условия эксплуатации

Корпус изготовлен из алюминиевого сплава АЛ-11, изоляторы — из прессматериала КМК-218Л, контакты — из ковара с никелевым покрытием. Рабочая температура составляет от минус 60 до плюс 200 градусов Цельсия с учётом перегрева до плюс 180 градусов Цельсия. Климатическое исполнение — УХЛ2.1, влажность — до 98 процентов при плюс 25 градусах Цельсия, рабочее давление — от 1,34 умноженное на 10 в минус десятой степени паскаля.

Ресурс и надёжность

Ресурс изделия составляет 500 сочленений-расчленений, наработка — 1000 часов, срок хранения — 25 лет. Приёмка произведена отделом технического контроля, год выпуска — 2025.

Область применения

Благодаря герметичному исполнению и стойкости к экстремальным условиям вилка применяется в приборах и оборудовании, где требуется стабильное соединение электрических цепей при повышенных температурах, вибрации и перепадах давления. Резьбовая фиксация исключает самопроизвольное разъединение, что важно для ответственных узлов, работающих в условиях интенсивных механических нагрузок.
