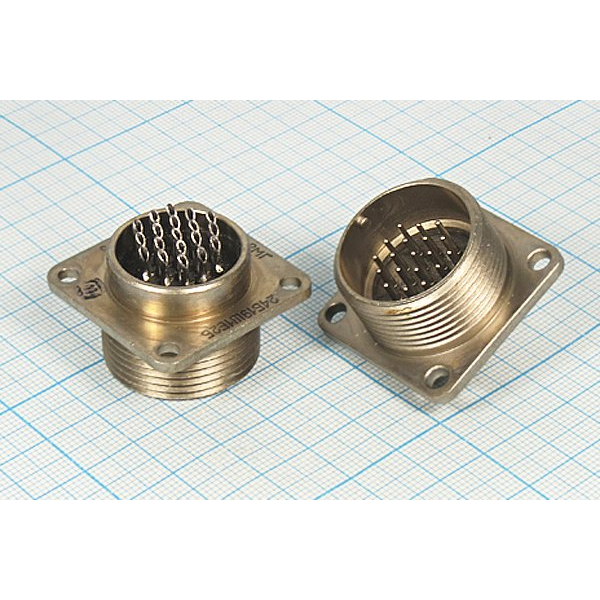

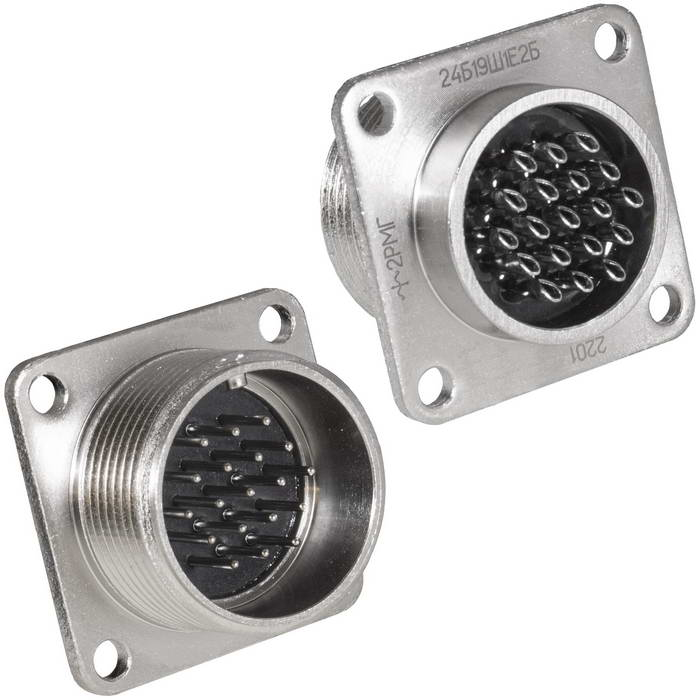

2РМГ24БПН19Ш1Е2

Цена:

800 ₽

Технические характеристики

2РМГ24БПН19Ш1Е2 — это герметичная блочная вилка цилиндрического разъёма серии 2РМГ, предназначенная для работы в электрических цепях постоянного, переменного тока (до 3 МГц) и импульсных сигналов. Она имеет 19 штыревых контактов диаметром 1 мм, условный размер корпуса 24, прямой патрубок и резьбовое сочленение с одношпоночной поляризацией корпусов.

Соединитель выдерживает рабочую температуру от -60°C до +200°C, максимальное напряжение до 700 В и ток на контакт до 6 А (общий до 63 А). Сопротивление изоляции — не менее 5000 МОм, сопротивление контактов — не более 15 мОм, наработка — минимум 1000 часов при 500 сочленениях-расчленениях. Климатическое исполнение УХЛ, устойчивость к вибрации (до 5000 Гц, 500 м/с²), ударам (до 5000 м/с²) и пониженному давлению до 1,34·10^{-10} Па.

2РМГ — тип герметичного разъёма.
24 — условный размер корпуса.
БПН — блочный корпус с прямым патрубком под неэкранированный кабель.
19 — количество контактов.
Ш — штыревые (вилка).
1 — сочетание контактов.
Е — покрытие контактов никелем.
2 — теплостойкость 200°C.

Герметичность обеспечивает отсутствие утечки воздуха при давлении до 1,5 кгс/см², материал корпуса — металл, изолятора — карболит. Сочленяется с кабельными розетками 2РМТ, масса около 50 г, габариты 33×33×26,5 мм.

Эта вилка подходит для надёжного соединения в суровых условиях, включая спецфакторы воздействия.

Описание

2РМГ24БПН19Ш1Е2

2РМГ24БПН19Ш1Е2: герметичная блочная вилка для ответственных электрических соединений

Разъём 2РМГ24БПН19Ш1Е2 — герметичная приборная вилка цилиндрического типа, рассчитанная на применение в цепях постоянного, переменного и импульсного тока. Модель входит в серию 2РМГ и предназначена для формирования надёжных многоконтактных соединений в оборудовании, работающем при вибрации, ударах, перепадах давления и широком диапазоне температур.

Расшифровка маркировки

Обозначение 2РМГ24БПН19Ш1Е2 содержит основные конструктивные и эксплуатационные признаки изделия:

Элемент маркировки	Значение
2РМГ	Серия герметичных цилиндрических соединителей
24	Условный размер корпуса
Б	Блочный, или приборный, вариант корпуса
П	Прямой патрубок
Н	Исполнение для неэкранированного кабеля
19	Количество контактов
Ш	Вилка
1	Контактная группа с контактами диаметром 1 мм
Е	Никелевое покрытие контактов
2	Теплостойкое исполнение с верхней рабочей температурой до +200 °C

Таким образом, 2РМГ24БПН19Ш1Е2 представляет собой 19-контактную приборную вилку в герметичном корпусе с прямым кабельным патрубком.

Основные характеристики

Конструкция соединителя рассчитана на эксплуатацию в составе промышленной, измерительной, транспортной, специальной и другой аппаратуры, где требуется механически прочное и герметичное подключение кабельных линий.

Количество контактов — 19.
Диаметр контактов — 1 мм.
Максимальное рабочее напряжение — до 560 В.
Допустимая нагрузка на один контакт — до 4 А.
Суммарная нагрузка на соединитель — до 63 А.
Переходное сопротивление контакта — не более 15 мОм.
Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
Рабочий температурный диапазон — от −60 до +200 °C.
Ресурс сочленений и расчленений — до 500 циклов.
Минимальная наработка — не менее 1000 часов.

Никелевое покрытие контактов способствует устойчивости контактной группы к внешним воздействиям и обеспечивает стабильность электрического соединения при длительной эксплуатации.

Конструктивные особенности

Вилка 2РМГ24БПН19Ш1Е2 использует резьбовое сочленение, которое предотвращает случайное разъединение при вибрации и механических нагрузках. Одношпоночная поляризация корпуса исключает неправильную ориентацию вилки относительно ответной части при подключении.

Герметичная конструкция важна для устройств, которые могут эксплуатироваться в условиях повышенной влажности, пониженного атмосферного давления, загрязнения или воздействия производственной среды. Для данной модели указывается отсутствие утечки воздуха при перепаде давления до 1,5 кгс/см².

Прямой патрубок в исполнении «П» предназначен для ввода и фиксации неэкранированного кабеля. При проектировании кабельной сборки следует учитывать наружный диаметр кабеля, требования к разгрузке от натяжения, способ пайки контактов и необходимую герметизацию кабельного ввода.

Условия применения

Разъём 2РМГ24БПН19Ш1Е2 подходит для аппаратуры, работающей с постоянным током, переменным током частотой до 3 МГц и импульсными сигналами. Его применение оправдано там, где обычные разъёмные соединения не обеспечивают требуемой механической прочности и защиты от внешних факторов.

Типичные области использования:

Блочно-кабельные соединения в промышленном оборудовании.
Электрические шкафы, приборные панели и корпуса аппаратуры.
Системы автоматики, контроля и телеметрии.
Измерительные комплексы и испытательные установки.
Транспортное, энергетическое и специальное оборудование.
Кабельные сборки, рассчитанные на вибрационные и ударные нагрузки.

Изделие сохраняет работоспособность при синусоидальной вибрации в диапазоне до 5000 Гц и при воздействии механических ударов, что делает его востребованным в оборудовании с повышенными требованиями к надёжности.

Что учитывать при подборе

При использовании 2РМГ24БПН19Ш1Е2 важно проверить соответствие ответной части, схему расположения контактов, поляризацию и способ монтажа. Вилки серии 2РМГ сочленяются с совместимыми кабельными розетками серий 2РМ и 2РМТ; при этом необходимо выбирать ответный разъём с идентичным размером корпуса, числом контактов и требуемой контактной схемой.

Также рекомендуется учитывать:

Реальную токовую нагрузку на каждый контакт и суммарно на соединитель.
Рабочее напряжение цепи и характер тока.
Температуру в зоне установки.
Наличие вибраций, ударов, влаги и перепадов давления.
Необходимость использования экранированного либо неэкранированного кабеля.
Требования к герметизации и механической защите кабельной сборки.

2РМГ24БПН19Ш1Е2 — практичное решение для создания 19-контактного герметичного соединения в условиях, где критичны стабильность контакта, стойкость к механическим воздействиям и эксплуатация при температурах до +200 °C.
