Назначение

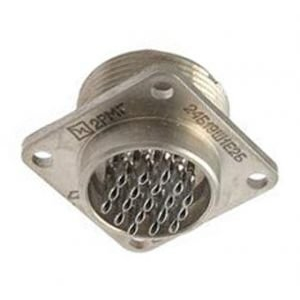

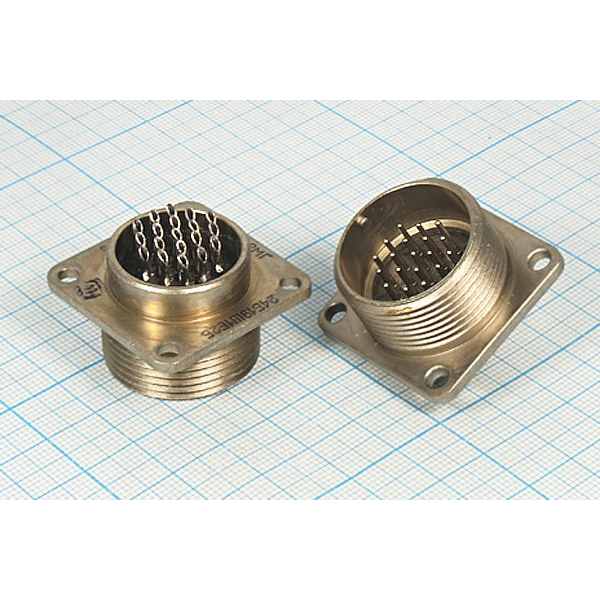

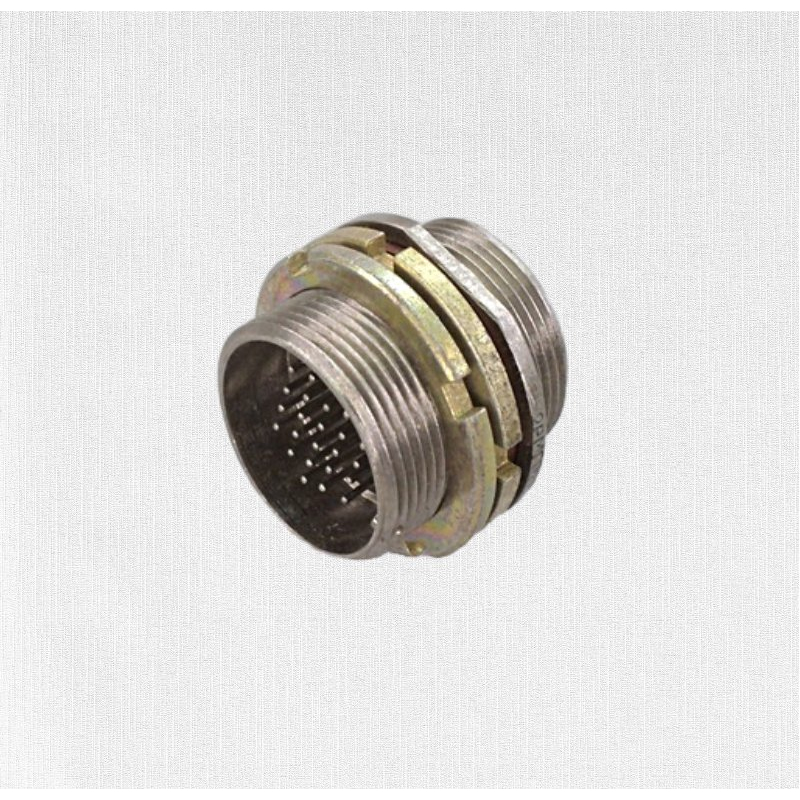

Электросоединитель 2РМГ24Б19Ш1Е2Б — герметичный цилиндрический разъём в виде блочной вилки. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Артикул товара — 80303, категория — 2РМГ, производитель — Электросоединитель.

Расшифровка обозначения

Маркировка 2РМГ24Б19Ш1Е2Б содержит сведения о типе, размере корпуса, исполнении и характеристиках соединителя:

• 2РМГ — тип соединителя;
• 24 — условный размер корпуса, диаметр посадочного отверстия 24 мм;
• Б — блочный вид корпуса без левой резьбы;
• 19 — количество контактов;
• Ш — вилка;
• 1 — сочетание контактов;
• Е — покрытие контактов химникелем;
• 2 — теплостойкость до 200 градусов Цельсия;
• вторая Б — блочный корпус.

Технические характеристики

Электрические параметры

• токовая нагрузка на одиночный контакт — от 4 до 6 А;
• суммарная токовая нагрузка на соединитель — 63 А;
• максимальное рабочее напряжение — 560 В амплитудного значения;
• сопротивление контактов — не более 15 мОм;
• сопротивление изоляции — не менее 5000 МОм при напряжении 500 В.

Механические и климатические параметры

• количество сочленений-расчленений — 500 циклов;
• срок сохраняемости — не менее 15 лет;
• диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия, кратковременно до 200 градусов Цельсия;
• габаритные размеры — 33 × 33 × 26,5 мм, размер А равен 26 мм, размер В равен 33 мм.

Конструкция и применение

Соединитель выполнен в блочном корпусе без левой резьбы. Сочленение ответных частей резьбовое, с одношпоночной поляризацией корпусов. Контакты имеют покрытие химникелем, количество контактов — 19. Изделие используется в промышленных и приборных системах для организации надёжного разъёмного соединения электрических цепей.
