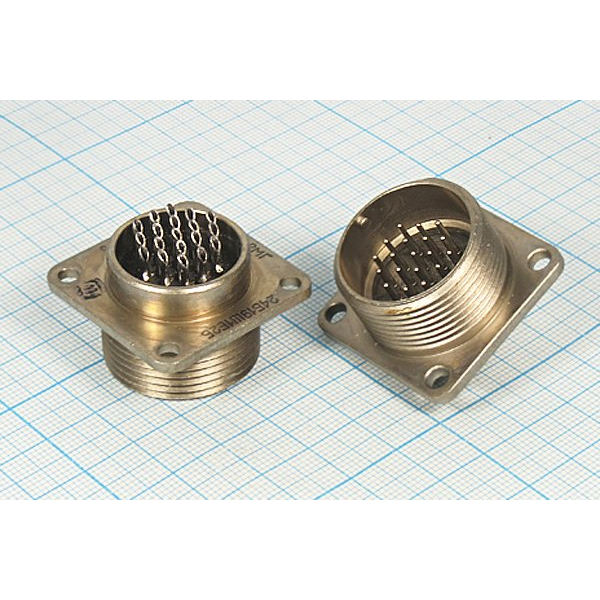

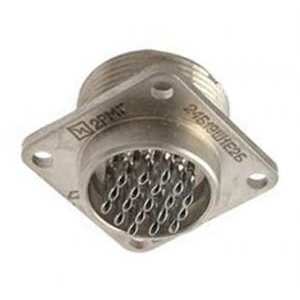

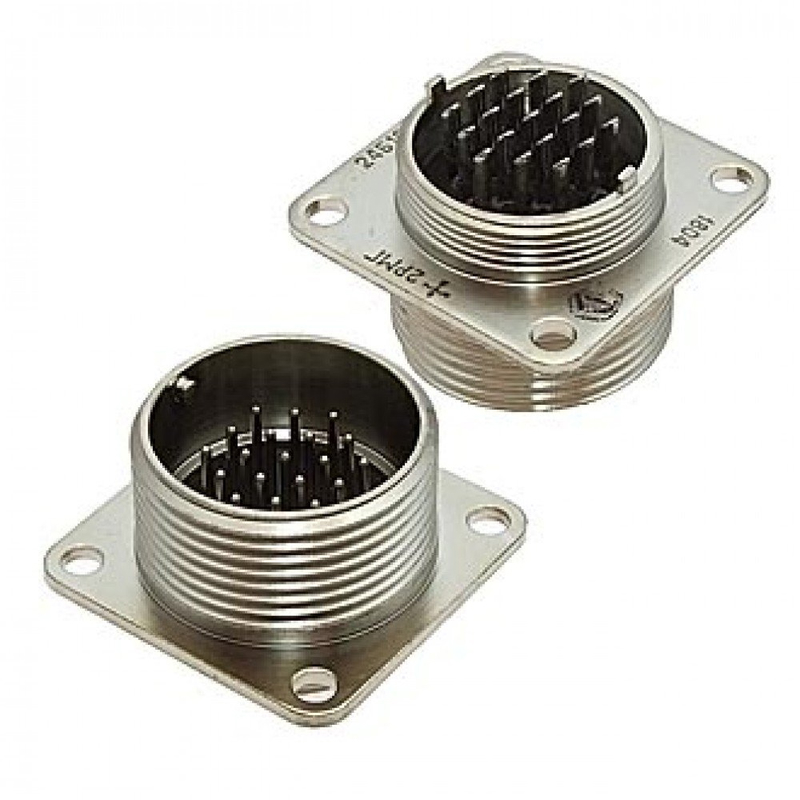

Соединитель 2РМГ24Б19Ш1Е2Б «Электросоединитель» — это герметичная цилиндрическая приборная вилка серии 2РМГ, предназначенная для низкочастотных электрических цепей постоянного, переменного (до ~3 МГц) и импульсного тока.

• Тип: герметичный цилиндрический низкочастотный разъём, вилка блочная (приборная) , без патрубка.

• Используется для внутреннего монтажа (объёмного, пайкой) на панелях аппаратуры; сочетается с кабельными розетками 2РМТ.

• Климатическое исполнение: обычное УХЛ 2.1 по ГОСТ 15150‑69, допускается работа при относительной влажности до 98% при +25 °C.

• Число контактов: 19 штырьковых контактов Ø 1 мм , сочетание 1 (все kontaktы 1‑мм).

• Материал контактов: латунь, покрытие — химический никель (код «Е»).

• Максимальный рабочий ток: до 4 А на один контакт , суммарный ток на разъём — до 63 А.

• Максимальное рабочее напряжение: до 560 В (амплитудное).

• Сопротивление контактов: не более 15 мОм ; сопротивление изоляции — не менее 5000 МОм.

• Интервал рабочих температур: примерно от −60 до +200 °C ; теплостойкость изолятора — 200 °C.

• Механическая прочность:

  • вибрация синусоидальная до 50g в диапазоне 5–5000 Гц;

  • многократные удары до 100g, одиночные удары до 500g.

• Герметичность: обеспечивается без утечки воздуха при перепадах давления до ~1,5 кгс/см².

• Корпус: алюминиевый сплав АЛ‑11, исполнение Б — блочный (приборный) без левой резьбы , без кожуха.

• Метод сочленения: резьбовой (с накидной гайкой М27×1,5) с одношпоночной поляризацией корпусов.

• Габариты: примерно 33×33×26,5 мм , масса около 39–40 г.

• Метод монтажа корпуса: крепление на панель с шагом установочных отверстий ~26 мм и диаметром отверстий ~3,5 мм.

• Количество сочленений‑расчленений: не менее 500 циклов.

• Минимальная наработка: 1000 часов ; ресурс хранения по паспортным данным — до десяти‑двадцати лет (в зависимости от документации производителя).
