Назначение и область применения

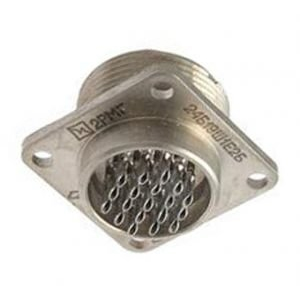

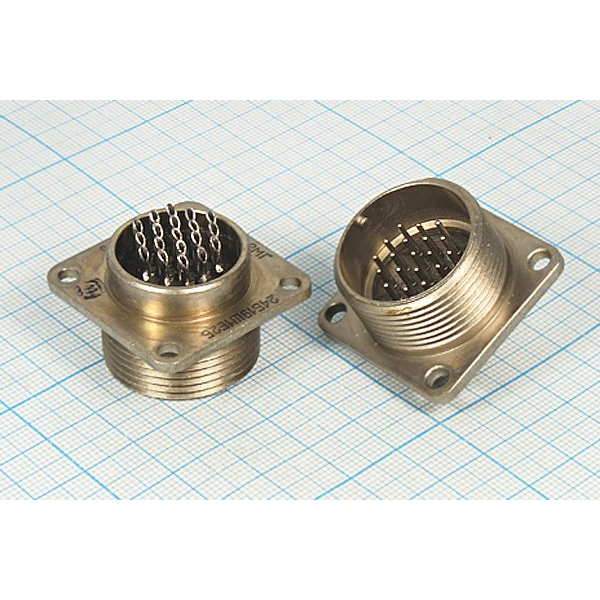

2РМГ24Б19Ш1Е2 — герметичный цилиндрический электросоединитель серии 2РМГ производства завода «Электросоединитель», поставляемый с приёмкой ОТК (отдел технического контроля). Изделие предназначено для коммутации электрических цепей постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Соединитель выполнен в климатическом исполнении УХЛ2.1 и применяется в аппаратуре военной и промышленной электроники, где требуются надёжные и стабильные соединения при воздействии неблагоприятных внешних факторов.

Благодаря герметичной конструкции и стойкости к интенсивным механическим нагрузкам изделие востребовано в бортовых системах, измерительной технике, приборах связи и другой ответственной аппаратуре. Конструкция рассчитана на эксплуатацию в широком диапазоне температур и агрессивных условиях окружающей среды.

Конструктивные особенности

Соединитель представляет собой блочную вилку (обозначение Ш — штыревая часть) без патрубка, с корпусом приборного типа (обозначение Б), одношпоночной поляризацией и резьбовым соединением. Такое исполнение обеспечивает правильное ориентирование при сочленении и надёжную фиксацию ответной части.

Корпус изготовлен из алюминиевого сплава АЛ-11, изолятор — из прессованного стекломатериала КМК-218Л чёрного цвета. Контакты имеют покрытие химникель (обозначение Е), что повышает их коррозионную стойкость и износостойкость. Монтаж объёмный, на панель, с пайкой; диаметр монтажного отверстия составляет 3,5 мм. Накидная гайка имеет резьбу M27 на 1,5.

Технические характеристики

• Число штыревых контактов: 19, диаметр каждого 1 мм (сочетание 1).
• Максимальное рабочее напряжение: 560 В.
• Максимальный ток на контакт: 4 А.
• Максимальная рабочая частота: 3 МГц.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочий диапазон температур: от минус 60 до плюс 200 градусов Цельсия.
• Теплостойкость: до 200 градусов Цельсия (обозначение 2).
• Ресурс: 500 сочленений-расчленений.
• Устойчивость к вибрации: диапазон 5–5000 Гц при ускорении 50 g.
• Устойчивость к ударам: до 500 g.
• Устойчивость к акустическим шумам: до 170 дБ.

Габаритные размеры

Длина соединителя составляет 33 мм. Ширина и высота по фланцу — 33 на 26,5 мм. Шаг резьбы накидной гайки — M27 на 1,5.

Совместимость и комплектация

Соединитель взаимодействует с кабельными розетками серии 2РМТ. Поставка осуществляется в заводской упаковке. Приёмка изделия — ОТК, год выпуска — 2025.

Условия эксплуатации

Изделие устойчиво к вибрационным, ударным и акустическим воздействиям, что подтверждает возможность его применения в жёстких условиях работы. Герметичность и стойкость к перепадам температур позволяют использовать соединитель в составе аппаратуры, подвергающейся воздействию влаги, пыли и значительных механических нагрузок. Совокупность характеристик делает 2РМГ24Б19Ш1Е2 подходящим решением для ответственных электрических соединений в военной и промышленной электронике.
