Назначение соединителя

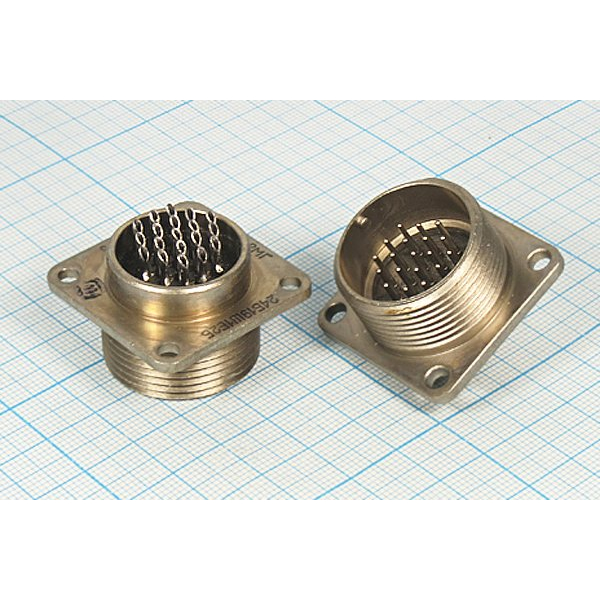

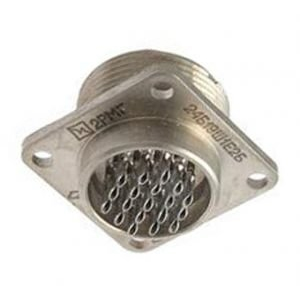

2РМГ24Б19Ш1Е2 Атлант «ОТК» представляет собой герметичную блочную вилку цилиндрического типа из серии 2РМГ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Такие соединители применяются в составе бортовой и наземной радиоэлектронной аппаратуры, в системах управления и связи, где требуется надёжная коммутация большого числа цепей в условиях интенсивных механических и климатических нагрузок. Благодаря блочному исполнению вилка устанавливается непосредственно на панель или корпус прибора, обеспечивая герметичный ввод электрических цепей.

Артикул изделия — 20042. Товар поставляется в заводской упаковке, что подтверждает сохранность геометрии контактов и изоляционных деталей при транспортировке. Приёмка «ОТК» означает, что каждая партия прошла контроль отдела технического контроля предприятия-изготовителя. Год выпуска — 2025.

Конструктивные особенности и электрические параметры

Основой соединителя является корпус приборного типа (исполнение Б) из алюминиевого сплава АЛ-11 без покрытия. Типоразмер корпуса — 24. Габаритные размеры составляют: длина 33 мм, ширина 33 мм, высота 26,5 мм. Диаметр левой резьбы — М24 на 1 мм. Присоединение к ответной части выполняется накидной гайкой с резьбой M27 на 1,5 мм. Поляризация одношпоночная, что исключает неправильное сочленение. Изолятор изготовлен из прессматериала КМК-218Л на основе стекла, цвет изолятора чёрный.

Контактная система включает 19 штыревых контактов диаметром 1 мм с покрытием химникель (маркировка Е2). Электрические характеристики:

• максимальное рабочее напряжение — 560 В;
• ток на один контакт — до 4 А;
• суммарный ток на разъём — до 63 А;
• сопротивление контакта — не более 15 мОм;
• сопротивление изоляции — не менее 5000 МОм.

Монтаж вилки на панель производится пайкой. Герметичность и стабильность параметров обеспечиваются применёнными материалами и конструкцией уплотнений. Соединитель взаимосочленяется с кабельными розетками серии 2РМТ.

Условия эксплуатации и надёжность

Изделие рассчитано на работу в жёстких условиях. Диапазон рабочих температур — от минус 60 до плюс 200 градусов Цельсия, что соответствует исполнению по теплостойкости 2. Относительная влажность достигает 98 процентов при температуре плюс 25 градусов Цельсия. Пониженное давление — до 1,34 на 10 в минус десятой степени Паскаля. Климатическое исполнение — УХЛ2.1.

Механическая стойкость подтверждена следующими показателями:

• вибрация в диапазоне от 1 до 5000 Гц с ускорением до 50 g;
• ударные нагрузки до 500 g;
• акустические шумы уровнем 170 дБ;
• ресурс — 500 циклов соединений и расчленений.

Применение и совместимость

Вилка 2РМГ24Б19Ш1Е2 востребована в приборостроении, авиационной и космической технике, в промышленной автоматике и специальном оборудовании. Она подходит для монтажа на панелях приборов, пультов и блоков, где необходимо передать до 19 независимых сигнальных или силовых цепей. Сочетание герметичности, широкого температурного диапазона и высокой стойкости к вибрации делает её пригодной для ответственных применений.

При подборе ответной части следует учитывать совместимость с кабельными розетками 2РМТ соответствующего типоразмера. Производитель — «Атлант». Соответствие требованиям подтверждается приёмкой ОТК и выпуском по техническим условиям бР0.364.103 или аналогичным нормативным документам.
