2РМГ24Б19Ш1Е2

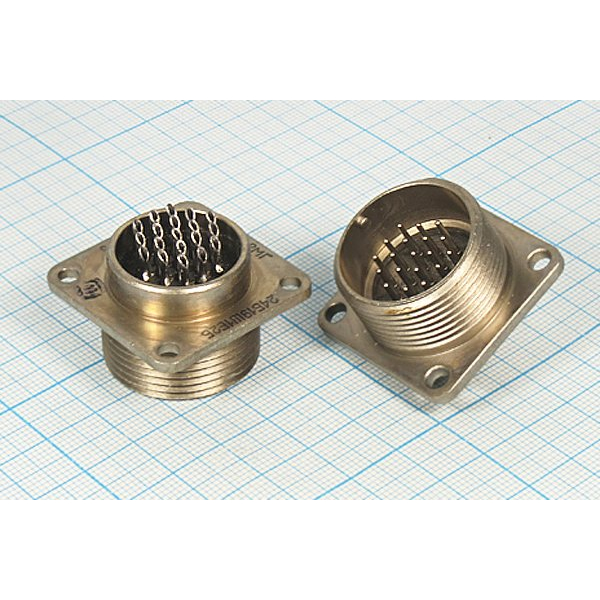

2РМГ24Б19Ш1Е2 — это цилиндрический герметичный низкочастотный разъём-вилка блочного (приборного) типа, предназначенный для работы в электрических цепях постоянного, переменного тока (частотой до 3 МГц) и импульсных токов.

Обозначение

Разбор маркировки: 2РМ — тип соединителя; Г — герметичный; 24 — условный размер корпуса; Б — блочный корпус без левой резьбы; 19 — количество контактов; Ш — вилка; 1 — сочетание контактов 1 мм; Е — покрытие контактов химникелем; 2 — теплостойкость до 200 °С.

Технические характеристики

Максимальное рабочее напряжение — 560 В (амплитудное), максимальная токовая нагрузка на контакт — 4 А, сопротивление контакта — 0,015 Ом.
Климатическое исполнение — УХЛ2.1, рабочая температура от -60 °С до +200 °С, защита от вибрации (1–5000 Гц, до 5000 м/с²), ударов и пониженного давления (до 10⁻¹⁰ Па).
Сопротивление изоляции — не менее 5000 МОм.

Применение и монтаж

Соединитель предназначен для внутреннего объёмного монтажа с пайкой, сочленяется резьбой с кабельными розетками 2РМТ, поляризация — одношпоночная.
Используется в промышленных и специальных электрических системах, где требуется герметичность и надёжность при жёстких условиях эксплуатации.
