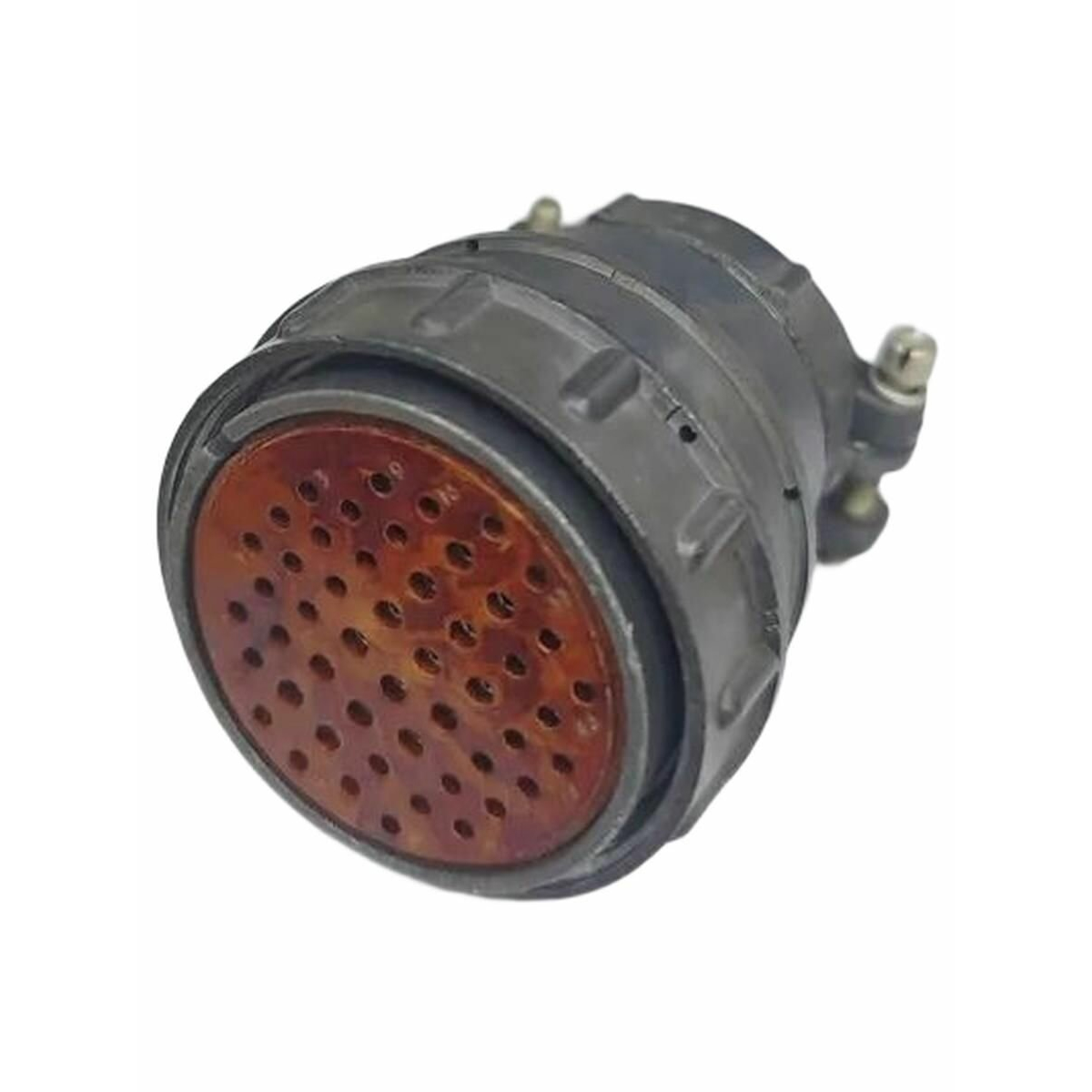

2РМДТ45КПЭ50Ш8В1В

2РМДТ45КПЭ50Ш8В1В — это цилиндрический низкочастотный электрический соединитель (вилка) серии 2РМДТ с 50 контактами, кабельным корпусом и комбинированной конфигурацией контактов; предназначен для соединения цепей постоянного и переменного тока (до ~3 МГц) в широком диапазоне температур и в жестких механических/климатических условиях.

Назначение и область применения

• Предназначен для соединения и разъединения электрических цепей постоянного и переменного тока в приборах, аппаратуре и кабельных линиях; используется в промышленной, военной и авиационной технике, там, где требуются надежные цилиндрические разъемы.

• Подходит для низкочастотных сигналов и питания (частоты до примерно 3 МГц) при эксплуатационных напряжениях до 560 В (в зависимости от исполнения).

• Конструкция рассчитана на многократные сочленения-разчленения и на работу в агрессивных климатических условиях (всеклиматическое исполнение).

Маркировка и расшифровка обозначения

• 2РМДТ — семейство цилиндрических низкочастотных разъемов с резьбовой фиксацией; Т указывает на тип корпуса/конструкции.

• 45 — условный размер (диаметр посадочного гнезда ~45 мм).

• КПЭ — информация о корпусе и патрубке: «К» — кабельный корпус, «П» — прямой патрубок, «Э» — гайка для экранированного кабеля.

• 50 — число контактов (50).

• Ш8 — конфигурация контактов (сочетание диаметров контактов; вариант 8 означает набор 1.5 мм и 2 мм контактов согласно стандартным таблицам серии).

• В — покрытие контактов (серебро; иногда буква «А» означает золото — проверяйте по конкретной позиции).

• 1 — температурное исполнение (термостойкость до +100 °C).

• В в конце часто указывает на всеклиматическое исполнение корпуса.

Электрические характеристики (типичные значения)

• Номинальное рабочее напряжение — до 560 В (в зависимости от исполнения).

• Токовая нагрузка: суммарная для разъёма до сотен ампер в зависимости от типоразмера (встречаются значения суммарно до 260–50 А в разных источниках); токи на отдельный контакт зависят от диаметра контакта (порядка 5–15 А для типичных диаметров 1–1.5 мм).

• Сопротивление изоляции и контактное сопротивление — высокие требования (сопротивление изоляции — тысячи МОм, контактное сопротивление у разных исполнений — единицы мОм).

• Емкость между контактами — малая (порядка нескольких пикофарад).

Механические и климатические характеристики

• Количество циклов сочленений-разчленений — порядка 500 циклов.

• Рабочая температура окружающей среды — примерно от −60 °C до +100 °C, в зависимости от конкретного исполнения.

• Механическая прочность: выдерживает вибрацию и ударные нагрузки, рассчитан на работу в тропическом и всеклиматическом исполнении.

• Материалы: корпус обычно из алюминиевого сплава (АЛ-11 или аналог), изолятор — прессматериал (например, АГ‑4), контакты — с покрытием серебром или золотом.

Конструкция и варианты исполнения

• Это кабельная вилка (в описании — кабельный корпус, прямая обойма/патрубок для экранированного кабеля).

• Возможны варианты с приборным (блочным) корпусом, с другими покрытиями контактов (Ag/Au), разной конфигурацией контактов (комбинации диаметров) и левыми/правыми резьбами у фланцев — выбор зависит от конкретной модели в пределах серии 2РМ/2РМДТ.

Примеры параметров (иллюстрация)

• Число контактов: 50; рабочее напряжение: до 560 В; диапазон температур: −60…+100 °C; циклы сочленений: ~500; материал корпуса: алюминиевый сплав; покрытие контактов: серебро или золото.
