Назначение соединителя

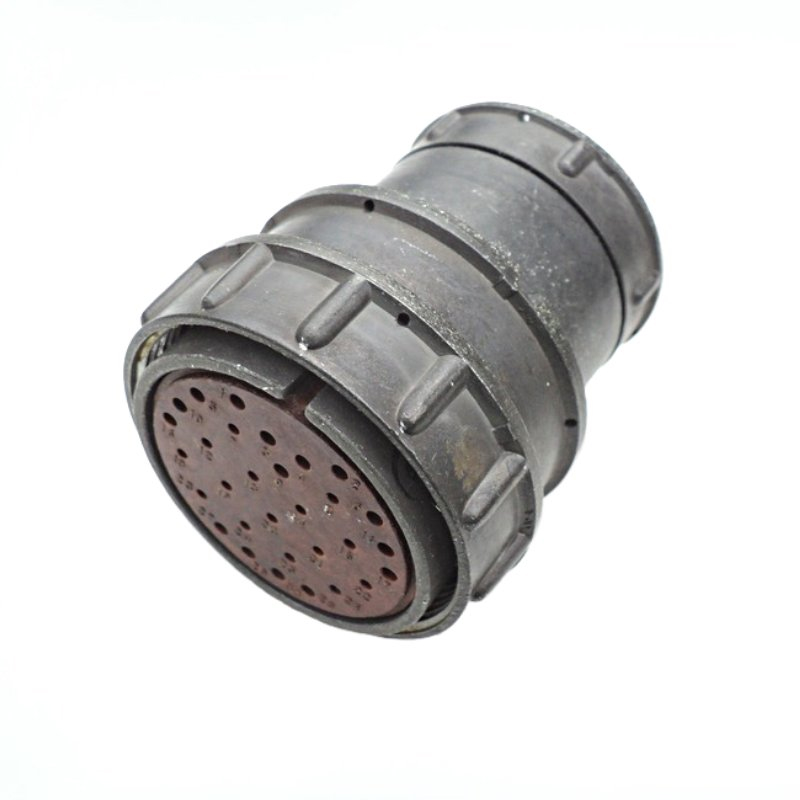

2РМДТ45КПЭ50Г8В1В — цилиндрический низкочастотный электрический разъём типа розетка кабельного исполнения. Он предназначен для коммутации цепей постоянного и переменного тока в промышленной аппаратуре, измерительной технике и блоках питания, где требуются многоконтактные соединения с механически прочным корпусом и стабильным контактом.

Разъём относится к негерметичным соединителям и рассчитан на работу в составе ответных частей серии 2РМДТ с резьбовым сочленением и одношпоночной поляризацией корпусов.

Расшифровка маркировки

• 2РМДТ — серия цилиндрических соединителей.
• 45 — условный размер корпуса.
• КПЭ — кабельная часть с прямым патрубком для экранированного кабеля.
• 50 — число контактов.
• Г8 — конфигурация контактной группы.
• В1В — вариант исполнения с серебряным покрытием контактов и всеклиматическим исполнением.

Подтверждённые технические особенности

Соединитель имеет 50 контактов с серебряным покрытием, что обеспечивает стабильное переходное сопротивление в низкочастотных цепях. Для изделия указывают рабочее напряжение до 560 В, сопротивление изоляции не менее 1000 МОм и диапазон рабочих температур от −60 до +100 °C.

Корпус выполнен в цилиндрической форме из алюминиевого сплава, изолятор контактов изготовлен из прессматериала. Сочленение с ответной частью резьбовое, поляризация корпусов одношпоночная — она помогает правильно совместить части разъёма до затяжки резьбы.

Конструктивные элементы

• Тип: розетка кабельная с прямым патрубком под экранированный кабель.
• Количество контактов: 50.
• Покрытие контактов: серебро.
• Материал корпуса: алюминиевый сплав.
• Материал изолятора: прессматериал.
• Способ сочленения: резьбовой.
• Поляризация: одношпоночная.
• Исполнение: всеклиматическое, негерметичное.

Применение

Разъём применяют в аппаратуре, где важны механическая прочность корпуса, экранирование кабеля и надёжный многоконтактный контакт: в промышленной электронике, измерительных приборах, блоках питания и другом оборудовании с кабельными соединениями. Прямой патрубок под экранированный кабель упрощает монтаж в условиях повышенных требований к помехозащищённости линий связи.

Перед установкой следует проверить соответствие конфигурации контактной группы Г8 ответной части, а также учесть негерметичность исполнения при выборе места монтажа.
