Назначение соединителя

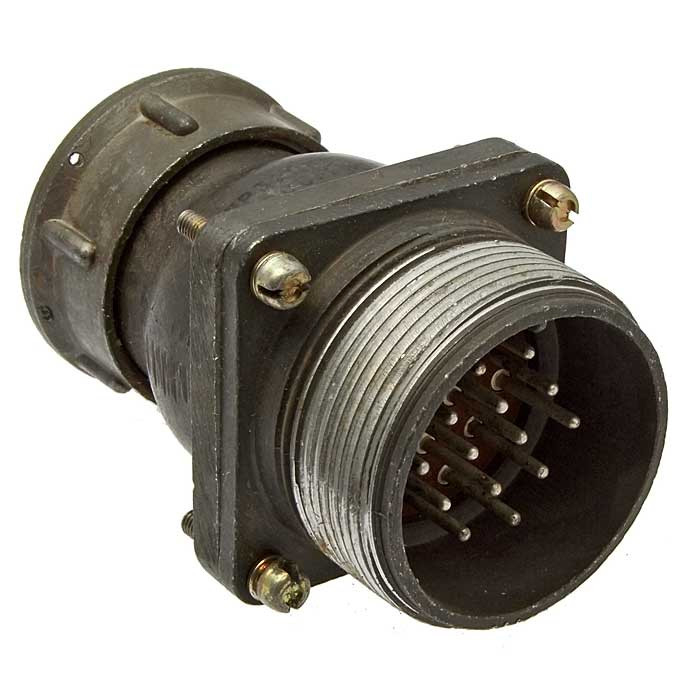

2РМДТ45БПН50Ш8В1В — это цилиндрический низкочастотный электрический соединитель серии 2РМДТ, выполненный в виде блочной вилки для внутреннего объемного монтажа. Изделие предназначено для электрического соединения цепей постоянного и переменного тока с частотой до 3 МГц. Артикул товара — 90301, категория — соединители.

Такой разъем применяют в аппаратуре, где требуются механическая прочность соединения и стабильный контакт на протяжении всего срока службы. Блочное исполнение рассчитано на установку внутри корпуса устройства, а резьбовое сочленение обеспечивает надежную фиксацию ответной части в рабочем положении.

Конструкция и особенности

Соединитель относится к негерметичным изделиям всеклиматического исполнения и рассчитан на эксплуатацию в широком диапазоне внешних условий. Корпус металлический, изолятор и контактная часть выполнены с расчетом на длительную работу в составе ответственных электротехнических цепей.

• Тип: 2РМДТ, блочная вилка для внутреннего объемного монтажа.
• Число контактов: 50.
• Максимальное рабочее напряжение: до 560 В.
• Покрытие контактов: серебро.
• Сочленение: резьбовое, с фиксацией в соединенном положении.
• Исполнение: негерметичное, всеклиматическое.
• Рабочая частота: постоянный и переменный ток до 3 МГц.

Индекс «В» в обозначении обычно указывает на серебряное покрытие контактов, что положительно сказывается на стабильности переходного сопротивления.

Эксплуатационные параметры

Соединитель сохраняет работоспособность при температуре от минус 60 до плюс 100 градусов Цельсия. Сопротивление изоляции составляет не менее 5000 МОм по одной из спецификаций серии. Максимальное число сочленений и расчленений — 500 циклов.

Минимальная наработка зависит от группы источников: 1000 часов для одной группы и до 5000 часов для другой. Поэтому для конкретного применения рекомендуется сверяться с паспортом исполнения, поскольку точные нормы могут отличаться в зависимости от условий эксплуатации.

Расшифровка маркировки

Обозначение 2РМДТ45БПН50Ш8В1В несет информацию о серии, типоразмере, числе контактов, исполнении и варианте покрытия. При подборе изделия важно учитывать совокупность этих признаков, а не только количество контактов.

Применение и выбор

Разъем выбирают в тех случаях, когда необходим 50-контактный соединитель с резьбовым соединением и расчетом на жесткие условия эксплуатации: в приборах, пультах, блоках питания и другой аппаратуре с объемным монтажом. Резьбовая фиксация исключает самопроизвольное расчленение под воздействием вибрации и механических нагрузок.

Перед установкой следует убедиться, что рабочее напряжение цепи не превышает 560 В, а температурный режим укладывается в диапазон от минус 60 до плюс 100 градусов Цельсия. Комплектация, страна производства и наличие сертификатов в предоставленных данных не указаны, поэтому эти сведения необходимо уточнять отдельно по паспорту изделия.
