2РМДТ45БПН50Г8В1В — промышленный цилиндрический соединитель для надёжных электрических соединений

2РМДТ45БПН50Г8В1В — низкочастотный цилиндрический электрический соединитель серии 2РМДТ, выполненный в виде блочной розетки. Он предназначен для многоконтактного соединения цепей постоянного и переменного тока в аппаратуре, где требуются механическая прочность, устойчивость к климатическим факторам и стабильность электрических параметров.

Конструкция с резьбовой фиксацией обеспечивает надёжное удержание сочленённой пары при вибрациях, ударах и других механических воздействиях. Соединитель применяется во внутреннем объёмном монтаже радиоэлектронного, измерительного, промышленного и специального оборудования.

Конструктивное исполнение

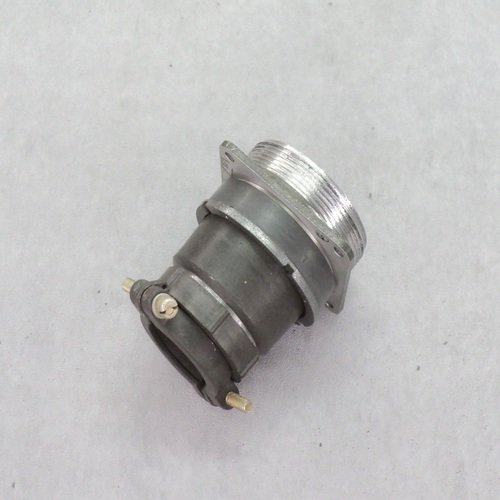

Разъём 2РМДТ45БПН50Г8В1В относится к негерметичным тропикоустойчивым соединителям. Его исполнение предусматривает:

• Блочную розетку для монтажа на корпус, панель или приборную стенку.

• Прямой патрубок с гайкой для подключения неэкранированного кабеля.

• Резьбовое сочленение с ответной частью.

• Одношпоночную поляризацию корпуса, исключающую неправильную ориентацию при соединении.

• Изолятор с положением поляризации Г8.

• 50 электрических контактов.

• Контакты с серебряным покрытием, обозначаемым индексом «В».

Маркировка 2РМДТ45БПН50Г8В1В отражает принадлежность изделия к серии цилиндрических соединителей 2РМДТ, размер корпуса, исполнение блочной розетки, вариант патрубка и кабельного ввода, количество контактов, положение изолятора и тип покрытия контактов.

Электрические характеристики

Соединитель рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц. Максимальное рабочее напряжение для данного типоразмера составляет до 560 В.

Основные параметры 2РМДТ45БПН50Г8В1В:

Значения тока должны оцениваться не только по допустимой нагрузке отдельного контакта, но и с учётом суммарного тепловыделения, сечения подключаемых проводников, реальной схемы распайки и условий охлаждения внутри оборудования.

Работа в сложных условиях

2РМДТ45БПН50Г8В1В разработан для эксплуатации в условиях, характерных для промышленной и специальной аппаратуры. Температурный диапазон работы составляет от −60 до +100 °C, а испытания на смену температур предусматривают более широкий диапазон.

Для соединителя характерны следующие свойства:

• Устойчивость к синусоидальной вибрации.

• Работоспособность при одиночных и многократных механических ударах.

• Возможность эксплуатации при повышенной влажности.

• Стабильная работа при пониженном атмосферном давлении.

• Ресурс не менее 500 циклов сочленения и расчленения.

• Минимальная наработка до 5000 часов в зависимости от нормативного исполнения и условий применения.

• Длительный срок сохраняемости при соблюдении требований хранения.

Резьбовая фиксация особенно важна в системах с постоянной вибрацией: она снижает риск самопроизвольного разъединения и помогает сохранить стабильный контакт при механических нагрузках.

Области применения

Разъём 2РМДТ45БПН50Г8В1В применяется там, где необходимо компактно разместить большое количество соединений в одном интерфейсе и обеспечить устойчивость к эксплуатационным воздействиям. Типичные направления использования:

• Промышленная автоматика и системы управления.

• Приборостроение и измерительные комплексы.

• Радиоэлектронная и радиотехническая аппаратура.

• Испытательное и диагностическое оборудование.

• Энергетические шкафы и блоки управления.

• Транспортное, специализированное и вибронагруженное оборудование.

• Внутриблочные и межблочные кабельные соединения.

При проектировании кабельной части необходимо проверить соответствие ответной вилки, схему расположения контактов, сечение проводов, допустимую суммарную нагрузку и выбранное положение поляризации. Для сохранения заявленной надёжности соединение следует выполнять с соблюдением технологии монтажа, не допуская повреждения изолятора, контактов и резьбового соединения.
