Назначение соединителя 2РМДТ45Б50Ш8В1В

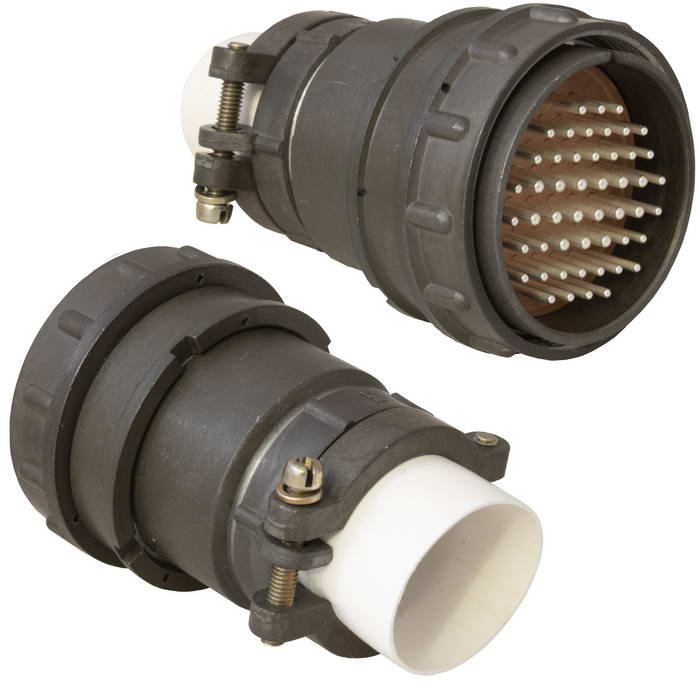

2РМДТ45Б50Ш8В1В представляет собой низкочастотный цилиндрический электрический соединитель серии 2РМДТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной и радиотехнической аппаратуры. Разъем относится к категории блочных вилок с резьбовым способом сочленения и рассчитан на панельный или объемный монтаж.

Конструкция обеспечивает механически прочное и электрически стабильное соединение при эксплуатации в условиях воздействия вибрационных и ударных нагрузок. Соединитель применяется в тех случаях, когда требуется компактное разъемное устройство с надежной фиксацией ответной части и высокой повторяемостью коммутационных характеристик.

Подтвержденные технические особенности

Соединитель 2РМДТ45Б50Ш8В1В характеризуется следующими параметрами, подтвержденными для данной модели:

• Условный размер корпуса — 45
• Количество контактов — 50
• Тип соединителя — вилка блочная с штырьковыми контактами
• Климатическое исполнение — В
• Максимальное рабочее напряжение — до 560 В
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия
• Сопротивление изоляции — не менее 1000 МОм
• Ресурс — до 5000 часов
• Сохраняемость — до 25 лет

Электрические и конструктивные параметры

Рабочий ток на контакт зависит от диаметра контактного элемента. Для контактов диаметром 1,5 мм типовое значение составляет 5 А, для контактов диаметром 2 мм — 7,5 А. Точное значение тока определяется конкретным исполнением контактной группы и условиями эксплуатации.

Корпус соединителя выполнен из металлического сплава, что обеспечивает механическую прочность и экранирование. Изолятор изготовлен из карболита — материала, обладающего высокими диэлектрическими свойствами и устойчивостью к температурным воздействиям. Контакты могут иметь серебряное или золотое покрытие, которое снижает переходное сопротивление и защищает контактные поверхности от окисления.

Климатическое исполнение

Климатическое исполнение В указывает на возможность применения изделия в условиях умеренного и холодного климата. Рабочий температурный диапазон от минус 60 до плюс 100 градусов Цельсия позволяет использовать соединитель как в отапливаемых помещениях, так и в неотапливаемых конструкциях, подверженных значительным перепадам температур.

Применение в аппаратуре

Соединитель 2РМДТ45Б50Ш8В1В находит применение в радиоэлектронной аппаратуре, где требуется разъемное соединение с высокой плотностью контактов и устойчивостью к внешним механическим воздействиям. Резьбовая фиксация предотвращает самопроизвольное расчленение при вибрациях и ударах.

Изделие подходит для использования в измерительной технике, промышленной электронике, аппаратуре связи и других областях, где важны надежность коммутации, стабильность контактного сопротивления и длительный срок службы. Блочное исполнение позволяет устанавливать разъем на корпусах приборов, шасси и панелях с фиксацией с помощью крепежных элементов.

Соединитель рассчитан на многократные циклы сочленения и расчленения при соблюдении условий эксплуатации. Наличие резьбового соединения обеспечивает защиту контактной зоны от попадания пыли и влаги, что дополнительно повышает надежность работы в сложных условиях.
