2РМДТ42КПЭ45Г5В1В

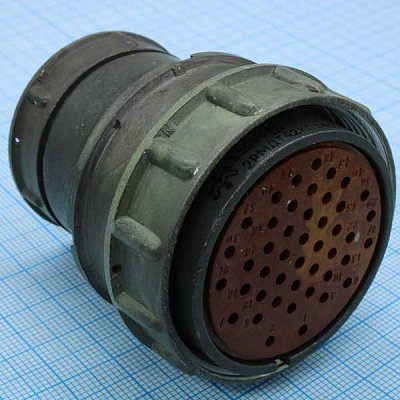

2РМДТ42КПЭ45Г5В1В — это цилиндрический низкочастотный кабельный соединитель серии 2РМДТ (розетка) с 45 контактами, предназначенный для соединения электрических цепей в радио- и радиотехнической аппаратуре; он выполнен в корпусе типоразмера 42 и рассчитан на широкий диапазон температур и умеренные электрические нагрузки.

Основные характеристики

• Серия и тип: 2РМДТ — цилиндрический низкочастотный соединитель, часть — розетка (Г).

• Корпус: кабельный исполнение (буква К), типоразмер корпуса 42 (диаметр посадочного отверстия ~42 мм).

• Число контактов: 45 контактов (в маркировке указано 45).

• Контакты: контактные элементы диаметром около 1–1,5 мм в зависимости от сочетания (в маркировке «5» указывает на сочетание контактов), покрытие контактов — серебро (буква В в конце обозначения).

• Патрубок и гайка: исполнение «Э» означает патрубок и гайку для экранного (экранированного) кабеля; в маркировке присутствуют элементы, указывающие на способ присоединения кабеля.

Электрические и эксплуатационные параметры

• Номинальное (максимальное) рабочее напряжение примерно до 560 В.

• Номинальный рабочий ток — порядка десятков ампер (в типовых спецификациях для подобных исполнений указывается до 50 А для контакта соответствующего диаметра).

• Сопротивление изоляции и стойкость: сопротивление изоляции — не менее порядка 10^3 МОм (в типовых данных указывается не менее 1000 МОм), минимальная наработка ~5000 часов, ресурс сочленений/расчленений — порядка 500 циклов.

• Температурный диапазон работы: примерно от −60 °C до +100…+150 °C в зависимости от конкретного исполнения и производителя; климатическое исполнение — «В» (всеклиматическое).

• Срок сохраняемости (хранения) около 25 лет по паспортным данным.

Материалы и конструкция

• Корпус обычно из алюминиевого сплава (АЛ‑11 или аналогичный сплав), что обеспечивает малый вес и механическую прочность.

• Изолятор выполнен из пресс- или термостойкого диэлектрика (пресс‑материал типа АГ‑4 или аналог).

• Контакты — вставные/извлекаемые, покрытые серебром (возможны и варианты с золотым покрытием у некоторых поставщиков).

Особенности применения и монтаж

• Предназначен для стационарного и полустационарного соединения кабелей в радиоэлектронной аппаратуре общего назначения, приборостроении, промышленной электронике.

• Монтаж на кабель — обжимной или пайка в зависимости от исполнения контактов; применяется с экранированными кабелями при наличии соответствующего патрубка.

• Имеет резьбовое сочленение для надежного механического фиксирования.

Пример расшифровки маркировки (обобщённо)

• 2РМДТ — серия/тип (цилиндрический, низкочастотный).

• 42 — условный размер корпуса (диаметр посадочного отверстия).

• К — кабельный корпус.

• П/У/Э и т.п. — варианты патрубка/гайки (например, Э — для экранированного кабеля).

• 45 — число контактов.

• Г — часть «розетка».

• 5 — сочетание контактов (диаметры контактов).

• В — покрытие контактов/всеклиматическое исполнение (в маркировке также может указываться климатическое исполнение).

Если нужно, могу:

• прислать таблицу с полными паспортными параметрами (диаметры контактов, номинальные токи по контактам, установочные размеры) из конкретного даташита;

• подобрать аналоги и совместимые штекеры/корыта сопряжения для этой розетки.

Источники: сведения о 2РМДТ42КПЭ45Г5В1В взяты из описаний и паспортов поставщиков и каталогов изделий серии 2РМДТ.
