Назначение разъёма 2РМДТ42Б45Г5В1В

Электрический низкочастотный цилиндрический разъём 2РМДТ42Б45Г5В1В относится к серии 2РМДТ и предназначен для применения в радиоэлектронной и радиотехнической аппаратуре. Изделие служит для соединения длинных электрических цепей в цепях постоянного, переменного и импульсного тока. Разъём обеспечивает надёжное механическое соединение и стабильный электрический контакт, поэтому его относят к соединителям общего назначения с расчётом на достаточно жёсткие условия эксплуатации.

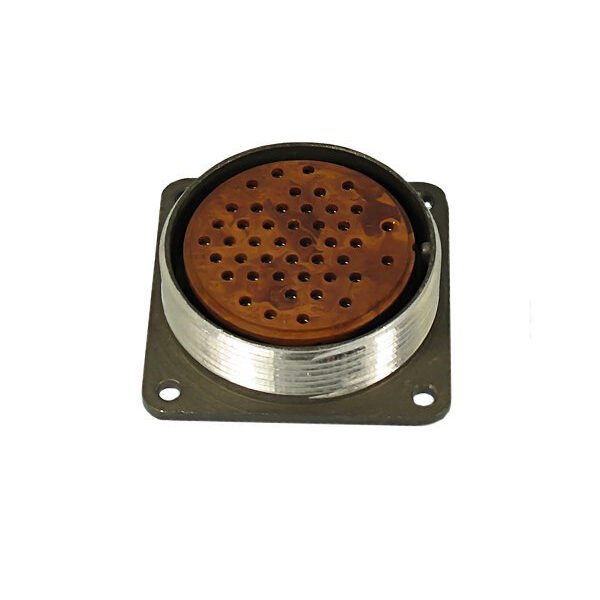

Конструктивно это блочная розетка с 45 контактами и резьбовым сочленением. Покрытие контактов — серебро. Такое исполнение востребовано в аппаратуре, где требуется многократное сочленение и расчленение при сохранении стабильных электрических параметров.

Подтверждённые особенности и технические параметры

Разъём 2РМДТ42Б45Г5В1В характеризуется следующими подтверждёнными параметрами, взятыми из технического описания:

• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка на контакт — до 5 А по одной из спецификаций.
• Сопротивление изоляции — не менее 1000 МОм.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Срок сохраняемости — до 25 лет.
• Минимальная наработка — 5000 часов.
• Климатическое исполнение — В, тропикоустойчивое.

Разъём рассчитан на воздействие вибраций, одиночных и многократных ударов, а также линейных нагрузок. Это позволяет использовать его в технике, где присутствуют тряска и механические воздействия. Указанные особенности подтверждают пригодность изделия для применения в аппаратуре с повышенными требованиями к устойчивости электрических соединений.

Применение и условия эксплуатации

Благодаря резьбовому сочленению и блочному корпусу разъём 2РМДТ42Б45Г5В1В применяется в стационарной и подвижной радиоэлектронной аппаратуре. Его используют в устройствах, где требуется соединение цепей с большим числом контактов при ограниченном пространстве для монтажа. Изделие подходит для работы в условиях вибрационных и ударных нагрузок, что расширяет область применения до бортовой и промышленной электроники.

Рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия допускает эксплуатацию в холодном и умеренно жарком климате. Тропикоустойчивое исполнение В обеспечивает сохранение характеристик при повышенной влажности. Минимальная наработка 5000 часов и срок сохраняемости до 25 лет указывают на длительный ресурс изделия при соблюдении условий эксплуатации.

Маркировка и исполнение

Обозначение 2РМДТ42Б45Г5В1В содержит зашифрованные данные о типе соединителя, размере корпуса, числе контактов и исполнении по контакту и покрытию. По маркировке это именно блочная розетка с 45 контактами, что подтверждается описанием изделия. Артикул товара — 90501. Категория товара — соединители.

Разъём предназначен для профессионального применения в составе радиоэлектронной аппаратуры. При выборе и монтаже следует учитывать резьбовой способ сочленения, блочную конструкцию корпуса и количество контактов, равное 45.
