Назначение изделия

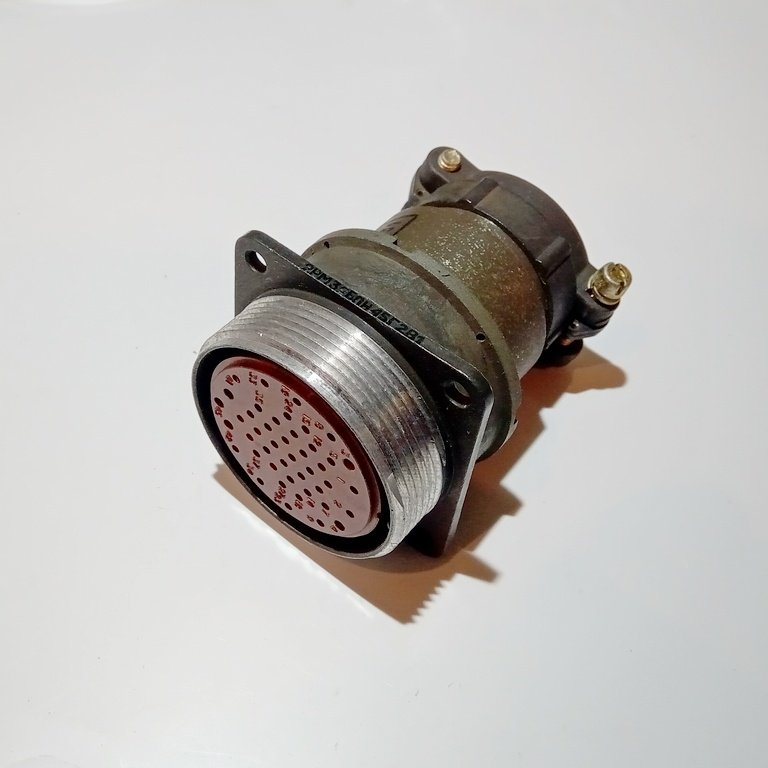

2РМДТ39БПН45Ш2В1В представляет собой цилиндрический низкочастотный электрический соединитель серии 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной, радиотехнической и общепромышленной аппаратуры. Соединитель относится к категории блочных вилок с резьбовым способом сочленения, что обеспечивает надёжную механическую фиксацию ответной части и устойчивость соединения к внешним воздействиям.

Благодаря тропикоустойчивому исполнению разъём может применяться в аппаратуре, эксплуатируемой в условиях повышенной влажности и широкого диапазона температур. Основная сфера использования — стационарные и бортовые узлы, где требуется многоштырьковый электрический интерфейс с высокой виброустойчивостью и продолжительным сроком службы.

Подтверждённые технические особенности

В соответствии с доступными данными о модификации 2РМДТ39БПН45Ш2В1В, изделие характеризуется следующими параметрами:

• Количество контактов — 45;
• Условный размер корпуса — 39;
• Тип сочленения — резьбовое;
• Максимальное рабочее напряжение — до 560–700 В в зависимости от конкретного исполнения;
• Рабочий ток на контакт — до 8 А для исполнений с контактами диаметром 1,5 мм; для контактов 1,0 мм значения ниже;
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.

Корпус соединителя изготавливается из алюминиевого сплава, изолятор — из карболита. Контакты штыревые, извлекаемые, с серебряным или комбинированным покрытием в зависимости от варианта исполнения. Извлекаемая конструкция контактов упрощает техническое обслуживание, позволяет заменять отдельные контактные элементы без демонтажа всего изделия.

Конструктивные и эксплуатационные характеристики

Цилиндрический корпус обеспечивает компактное размещение значительного числа контактов и равномерное распределение механических нагрузок. Резьбовое сочленение создаёт стабильное усилие прижима контактных пар и предотвращает самопроизвольное расчленение при вибрациях и ударных воздействиях. Низкочастотное назначение определяет применимость разъёма в цепях управления, сигнализации и электропитания, где рабочие частоты не выходят за пределы низкочастотного диапазона.

Тропикоустойчивое исполнение указывает на способность изделия сохранять рабочие характеристики при длительном воздействии повышенной влажности и температуры. Это делает соединитель пригодным для аппаратуры, эксплуатируемой в неотапливаемых помещениях, на подвижных объектах и в регионах с влажным климатом.

Применение

Соединители серии 2РМТ с 45 контактами и корпусом 39-го условного размера востребованы в приборостроении, системах автоматики, измерительной технике и радиоэлектронной аппаратуре общего назначения. Изделие подходит для построения многопроводных линий связи между блоками и узлами оборудования, где важно сочетание большого числа контактов с надёжной механической фиксацией.

Модификация 2РМДТ39БПН45Ш2В1В используется в стационарных установках и бортовом оборудовании, где предъявляются повышенные требования к виброустойчивости, температурной стабильности и долговечности электрического соединения. Блочное исполнение вилки позволяет монтировать разъём непосредственно на корпус прибора или панель.

Варианты маркировки

У разных поставщиков маркировка может незначительно отличаться по форме записи, однако базовый тип изделия остаётся неизменным — это соединитель 2РМТ, 39-й корпус, 45 контактов, блочное исполнение. Для точного подбора ответной части и принадлежностей рекомендуется учитывать полное буквенно-цифровое обозначение модификации и количество контактов.
