Назначение и область применения

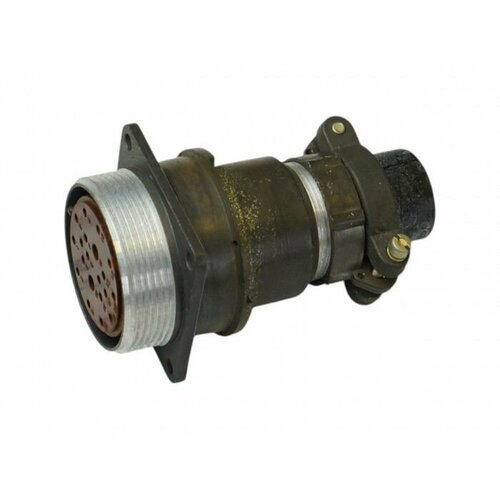

2РМДТ36БПН20Ш6В1В — это цилиндрический низкочастотный разъём серии 2РМДТ, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока. Изделие относится к блочному, приборному исполнению и монтируется на панель оборудования. Соединитель обеспечивает надёжный разъёмный контакт с механической фиксацией и рассчитан на сравнительно высокую электрическую нагрузку.

Такие разъёмы обычно применяются в промышленной, измерительной и другой аппаратуре, где требуется стабильное электрическое соединение, устойчивое к внешним механическим воздействиям. Благодаря резьбовой фиксации сочленения исключается самопроизвольное разъединение при вибрациях и ударах, что важно для ответственного оборудования.

Конструктивные особенности

Соединитель выполнен в виде блочной вилки приборного исполнения и содержит 20 контактов. Сочетание контактов — 18 контактов малого диаметра и 2 контакта большего диаметра. Корпус изготовлен из алюминиевого сплава, изолятор — из карболита. Контакты выполнены из латуни и имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление и защиту от окисления.

Конструкция включает прямой патрубок и резьбовое сочленение. Подключение проводов выполняется методом пайки. В конструкции предусмотрена уплотнительная втулка и возможность извлечения контактов, что упрощает обслуживание и замену отдельных элементов при необходимости.

Электрические параметры

Разъём рассчитан на работу в цепях постоянного и переменного тока, в том числе на частотах до 3 МГц. Для версии 2РМДТ36 с 20 контактами указываются следующие рабочие параметры:

• рабочее напряжение — до 700 В;
• суммарная токовая нагрузка — до 147 А;
• ток на отдельный контакт малого диаметра — до 10 А;
• ток на отдельный контакт большего диаметра — до 36 А.

Такое распределение токовой нагрузки позволяет использовать изделие в схемах, где часть цепей требует повышенного тока, а остальные контакты предназначены для сигнальных или маломощных линий.

Монтаж и эксплуатационные характеристики

Соединитель предназначен для установки на панель, габариты корпуса составляют примерно 43 × 43 × 67,5 мм. Для подключения используется пайка проводников к контактам. Конструкция допускает извлечение контактов, что облегчает ремонт и перемонтаж.

Изделие рассчитано на работу в широком температурном диапазоне, включая низкие и высокие температуры, а также обладает устойчивостью к вибрациям, ударам и повышенной влажности. Герметичность для серии 2РМДТ36 не предусмотрена — это негерметичный соединитель, поэтому при использовании в условиях прямого воздействия влаги требуется дополнительная защита места установки.

Краткие характеристики

• Тип: вилка блочная, приборное исполнение.
• Количество контактов: 20.
• Материал корпуса: алюминиевый сплав.
• Материал изолятора: карболит.
• Материал контактов: латунь, серебряное покрытие.
• Способ монтажа: на панель.
• Способ подключения: пайка.
• Фиксация сочленения: резьбовая.
