Назначение и общие сведения

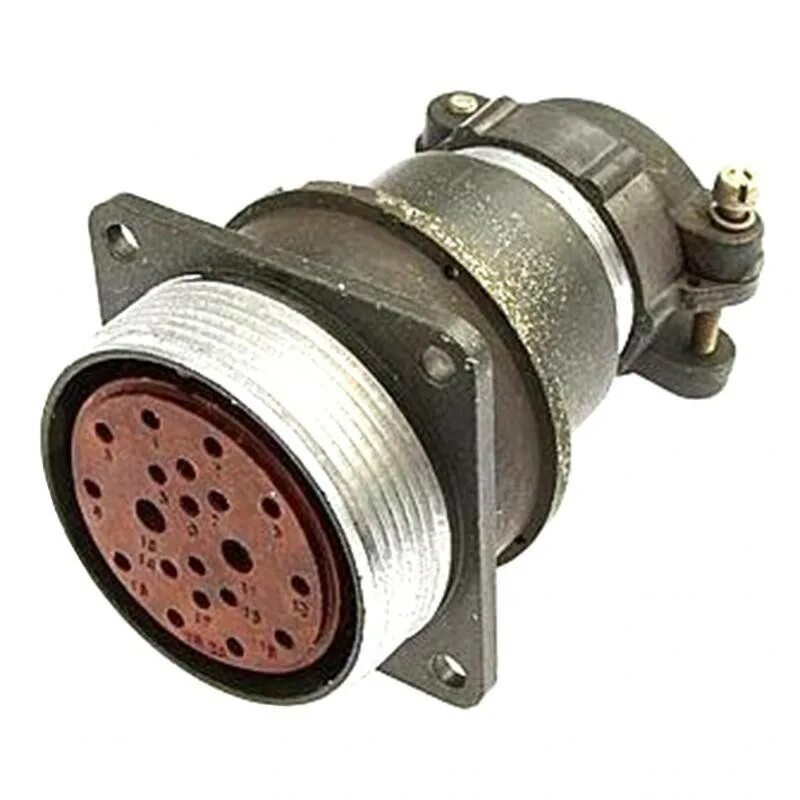

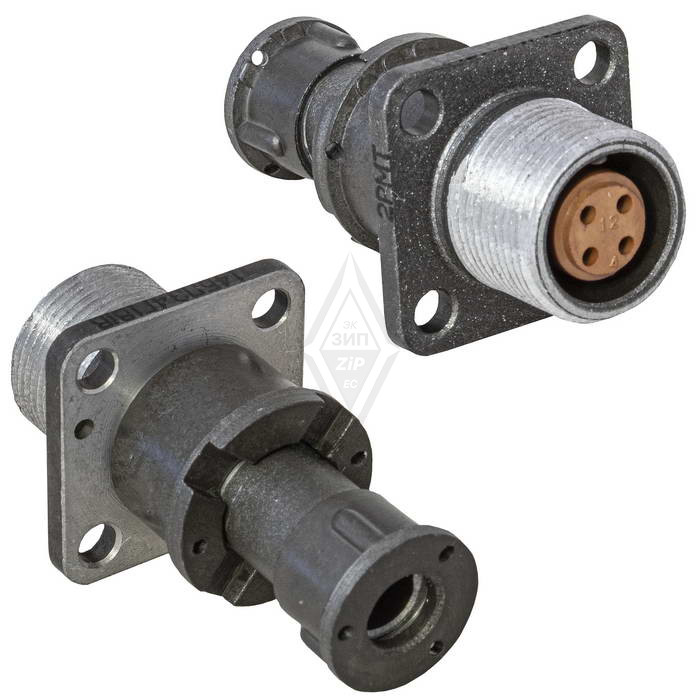

Соединитель 2РМДТ36БПН20Г5В1В представляет собой блочную (приборную) розетку цилиндрического низкочастотного типа серии 2РМДТ. Изделие предназначено для ручного соединения электрических цепей низкой и средней частоты в приборах и на панелях. Разъём относится к негерметичным цилиндрическим соединителям и используется в составе промышленного и специализированного оборудования, где требуется надёжное разъёмное контактирование с рабочими частотами до нескольких мегагерц.

Конструктивное исполнение — блочный (приборный) тип с прямым патрубком, что подтверждается обозначением «БП» в маркировке. Розетка устанавливается на корпус прибора или панель и обеспечивает соединение с ответной кабельной или блочной вилкой соответствующей серии и исполнения.

Электрические характеристики

Соединитель оснащён 20 контактами с серебряным покрытием, что отражено буквой «В» в маркировке. Применение серебряного покрытия снижает переходное сопротивление контактов и повышает стабильность электрического соединения при длительной эксплуатации.

К электрическим параметрам изделия относятся следующие подтверждённые особенности:

• количество контактов — 20;
• максимальное рабочее напряжение — в диапазоне порядка 560–700 В в зависимости от условий эксплуатации и типа контакта;
• сопротивление изоляции — не менее 1000 МОм;
• ресурс сочленений — порядка 500 циклов;
• диапазон рабочих частот — низкие и средние частоты до нескольких мегагерц.

Допустимые токи зависят от типа контакта и сечения подключаемых проводников. У подобных разъёмов серии 2РМДТ встречаются значения допустимого тока до десятков ампер в зависимости от модификации.

Материалы и конструкция

Корпус соединителя и основные конструктивные элементы выполняются из алюминиевого сплава, устойчивого к механическим нагрузкам и коррозии. Изоляторы изготавливаются из прессматериала, обеспечивающего необходимую электрическую прочность и стабильность геометрии контактных гнёзд.

Контактная группа — цилиндрического типа, что подтверждается последней цифрой «1» в маркировке. Покрытие контактов — серебро (буква «В»). Сочетание контактов — исполнение «5», что соответствует конкретной схеме расположения и назначения контактов внутри розетки.

Условный размер корпуса — 36. Присоединительные и посадочные размеры соответствуют стандартному ряду серии 2РМДТ для корпуса данного типоразмера. Точные значения габаритных и посадочных размеров следует уточнять по заводской документации на конкретную партию изделия.

Климатическое и механическое исполнение

Изделие имеет всеклиматическое исполнение и рассчитано на эксплуатацию в широком температурном диапазоне, включая отрицательные температуры. Для подобных разъёмов характерен рабочий диапазон от −60 до +100 градусов Цельсия. Конструкция сохраняет работоспособность при воздействии повышенной влажности и перепадов температур, что подтверждается применением серии в составе промышленного оборудования.

Минимальная наработка составляет около 5000 часов, срок сохраняемости — до 25 лет. Эти показатели типичны для разъёмов промышленного и военно-промышленного назначения данной серии.

Маркировка и совместимость

Расшифровка обозначения 2РМДТ36БПН20Г5В1В:

• 2РМДТ — серия цилиндрических низкочастотных негерметичных разъёмов;
• 36 — условный размер корпуса;
• Б — блочный (приборный) корпус;
• П — прямой патрубок;
• Н — уточняющая буква в типообозначении;
• 20 — число контактов;
• Г — розетка (приёмная часть);
• 5 — сочетание контактов;
• В — серебряное покрытие контактов;
• 1 — вид контакта (цилиндрический);
• В — всеклиматическое исполнение.

Блочная розетка соединяется только с ответной кабельной или блочной вилкой требуемой серии и исполнения. При подборе ответной части необходимо учитывать совпадение типа корпуса, количества контактов, сочетания контактов и вида покрытия.

Монтаж и применение

Розетка устанавливается на панель или корпус прибора через посадочное отверстие и фиксируется крепёжными элементами. Прямой патрубок облегчает подвод проводников к контактным выводам при монтаже внутри прибора. Изделие применяется в измерительной аппаратуре, блоках питания, системах управления и другом оборудовании, где требуется разъёмное соединение с числом цепей до двадцати и стабильными параметрами контакта в течение длительного срока службы.
