Назначение и область применения

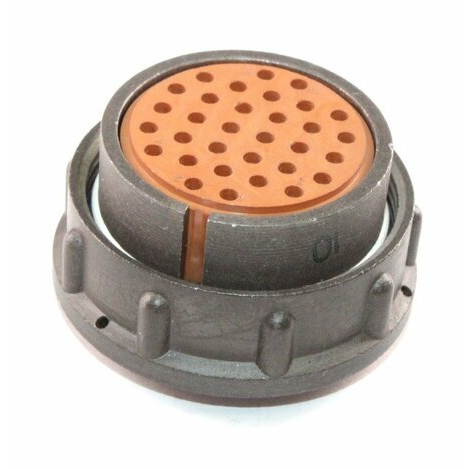

Цилиндрический низкочастотный кабельный разъём (розетка) 2РМДТ33КУН32Г5В1В предназначен для соединения электрических цепей постоянного и переменного тока низких частот. Изделие применяется в качестве кабельной розетки в силовых и сигнальных линиях, а также в радиоэлектронной аппаратуре и промышленном оборудовании, где требуются малогабаритные цилиндрические соединители с надёжным резьбовым сочленением и всеклиматическим исполнением.

Разъём ориентирован на эксплуатацию в составе аппаратуры, для которой важны устойчивость к вибрационным и ударным нагрузкам, широкий диапазон рабочих температур и стабильность электрических параметров при повышенной влажности. Конструкция с угловым патрубком обеспечивает удобный ввод неэкранированного кабеля в условиях ограниченного монтажного пространства.

Конструктивные особенности

Корпус разъёма цилиндрический, изготовлен из алюминиевого сплава А-22. Способ сочленения — резьбовой, что обеспечивает надёжную фиксацию ответной части и защиту контактной группы от самопроизвольного расстыковывания при механических воздействиях. Метод монтажа — объёмный, включающий патрубок для ввода кабеля.

Вариант исполнения КУН указывает на угловой патрубок и тип ввода для неэкранированного кабеля. Материал вставки (изолятора) — карболит, цвет корпуса — серый. Габаритные размеры изделия составляют примерно 66×54×42 мм, масса около 51 г.

Электрические параметры

• Количество контактов: 32
• Контактный набор №5 — все контакты диаметром примерно 1,5 мм
• Покрытие контактов: серебро (Ag)
• Номинальное рабочее напряжение около 560 В
• Номинальный рабочий ток на контакт: 6 А
• Контактное сопротивление не более 2,5 мОм
• Сопротивление изоляции порядка 1000 МОм

Климатические и эксплуатационные характеристики

Климатическое исполнение — всеклиматическое (обозначение В). Рабочий температурный интервал составляет примерно от −60 до +100 °C. Допустимая относительная влажность достигает 98% при температуре +25 °C. Атмосферное давление и прочие климатические параметры соответствуют установленным нормативам.

Ресурс разъёма составляет порядка 500 циклов сочленения-расстыковывания. Механическая прочность изделия подтверждена способностью выдерживать высокие уровни вибрации и ударных ускорений по нормам испытаний.

Маркировка и совместимость

Маркировка изделия: 2РМДТ33КУН32Г5В1В (транслитерация 2RMDT33KUN32G5V1V). Артикул — 90403. Серия 2РМДТ включает несколько близких модификаций, различающихся типом патрубка (прямой или угловой), наличием экрана и другими конструктивными параметрами. При подборе ответной вилки и кабеля необходимо сверять буквенные коды модификации и номер контактного набора для гарантированной совместимости.

Изделие предназначено для применения в составе аппаратуры, эксплуатируемой в условиях, где важны компактность, герметичность резьбового соединения и сохранение рабочих характеристик в широком диапазоне климатических воздействий.
