Назначение соединителя 2РМДТ33КУЭ32Ш5В1В

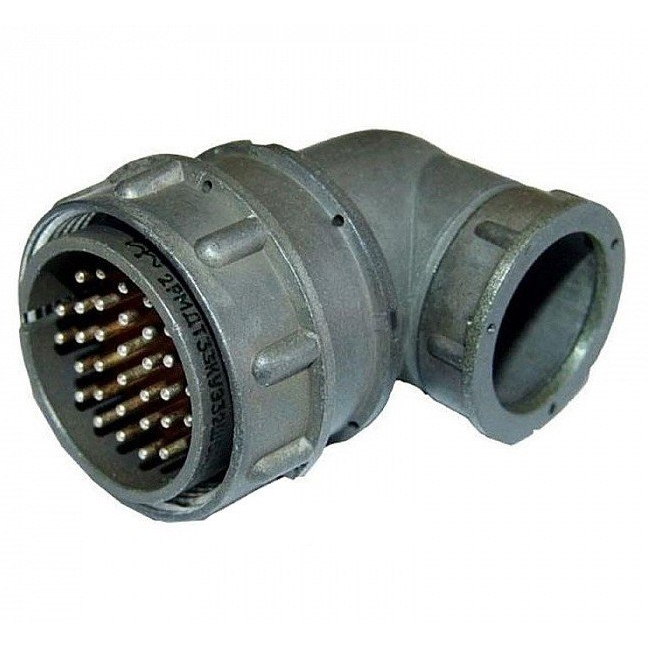

2РМДТ33КУЭ32Ш5В1В — это цилиндрический низкочастотный электрический соединитель, а точнее кабельная вилка с угловым патрубком для экранированного кабеля. Изделие предназначено для организации разъёмных электрических соединений в цепях постоянного и переменного тока. Соединитель используется в составе кабельных сборок и обеспечивает надёжную коммутацию проводников в аппаратуре, где требуется компактное и устойчивое к внешним воздействиям контактное соединение.

Соединение у данной вилки резьбовое, с одношпоночной поляризацией. Это исключает неправильную стыковку с ответной частью и обеспечивает механическую фиксацию пары в сочленённом состоянии. Вилка относится к кабельной части соединителя и рассчитана на монтаж экранированного кабеля, что подтверждается наличием углового узла в конструкции.

Расшифровка маркировки и подтверждённые особенности

Маркировка 2РМДТ33КУЭ32Ш5В1В содержит полную информацию о конструктивном исполнении изделия. Каждая группа символов имеет строго определённое значение:

• 2РМДТ — серия цилиндрических низкочастотных соединителей;
• 33 — размер корпуса;
• КУЭ — кабельная часть с угловым узлом для экранированного кабеля;
• 32 — число контактов;
• Ш5 — вариант исполнения по контактной части;
• В1В — исполнение с серебряным покрытием контактов.

Изделие имеет 32 контакта. Контакты покрыты серебром. Серебряное покрытие традиционно выбирают для получения стабильного электрического контакта и сохранения рабочих параметров в течение длительного срока эксплуатации. Покрытие такого типа снижает переходное сопротивление и обеспечивает устойчивость контактных поверхностей.

Соединитель относится к вилкам и применяется в составе кабельных соединений. Тип соединения — резьбовое. Конструкция предусматривает одношпоночную поляризацию, что гарантирует корректное положение ответных частей при сборке и исключает ошибочную коммутацию контактов.

Применение и эксплуатационные характеристики

Соединители серии 2РМДТ устанавливают в аппаратуре и системах, где нужны компактные и надёжные разъёмные электрические соединения. По описаниям производителей, серия 2РМДТ предназначена для низкочастотных цепей и может работать в диапазоне частот до 3 МГц.

Краткие технические характеристики

• Тип: кабельная вилка;
• Число контактов: 32;
• Покрытие контактов: серебро;
• Соединение: резьбовое;
• Применение: низкочастотные электрические цепи;
• Артикул: 90455.

Угловой патрубок кабельной части ориентирован на подключение экранированного кабеля. Такая компоновка позволяет размещать соединитель в ограниченном пространстве и уменьшать габариты узла при сохранении экранирования цепи. Резьбовая фиксация обеспечивает плотное сочленение и защиту контактов от случайного разъединения при вибрации или механических воздействиях.

Изделие поставляется без указания производителя. Год выпуска в рамках учётных данных — 2022. Дополнительные сведения о гарантии, стране производства, комплектации и наличии в описании товара не приведены.
