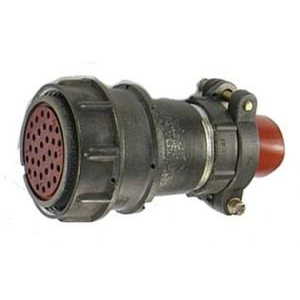

Назначение соединителя 2РМДТ33(Э)7Ш9В1В

Соединитель 2РМДТ33(Э)7Ш9В1В представляет собой кабельную вилку из серии цилиндрических низкочастотных разъёмов 2РМДТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. По типу конструкции это соединитель для внутреннего объёмного монтажа, который используется как составная часть кабельной линии или жгута внутри аппаратуры.

В маркировке заложены ключевые признаки исполнения: корпус условного размера 33, наличие 7 контактов, вариант для экранированного кабеля и конкретный вариант конструктивного исполнения. Такое обозначение помогает определить совместимость соединителя по посадочному месту, типу применяемого кабеля и контактной схеме.

Конструктивные особенности

Серия 2РМДТ относится к цилиндрическим разъёмам с резьбовым сочленением и одношпоночной поляризацией корпусов. Резьбовой способ фиксации обеспечивает надёжное механическое соединение и исключает самопроизвольное разъединение при вибрациях и многократных циклах подключения. Одношпоночная поляризация гарантирует правильную ориентацию ответных частей при сочленении.

Исполнение с индексом «Э» указывает на применение соединителя с экранированным кабелем. Это позволяет сохранять целостность экранирующей оплётки в месте ввода кабеля и снижать влияние внешних электромагнитных помех на передаваемый сигнал. Контактная схема рассчитана на 7 контактов.

Расшифровка маркировки

• 2РМДТ — тип серии цилиндрического низкочастотного соединителя
• 33 — условный размер корпуса
• КУ — кабельное исполнение с угловым патрубком
• Э — исполнение для экранированного кабеля
• 7Ш9 — схема с 7 контактами
• В1В — конкретный вариант конструктивного исполнения

Область применения

Соединители данного типа применяются в промышленной, приборной и радиоэлектронной аппаратуре, где требуется круглый многоконтактный разъём с надёжным резьбовым креплением. Они устанавливаются в устройствах, которые подвергаются частым циклам подключения и отключения, но при этом требуется гарантированная фиксация сочленения.

Изделие подходит для построения внутренних кабельных соединений в блоках, стойках и шкафах аппаратуры. Исполнение для экранированного кабеля расширяет сферу применения на цепи, чувствительные к электромагнитным наводкам.

Электрические характеристики

Соединитель рассчитан на эксплуатацию в цепях постоянного и переменного тока. Рабочий частотный диапазон ограничен значением 3 МГц, что соответствует классу низкочастотных соединителей. Такие параметры достаточны для большинства задач промышленной электроники, контрольно-измерительной аппаратуры и связного оборудования, где не требуется передача сигналов сверхвысоких частот.

Эксплуатационные преимущества

• Надёжное резьбовое сочленение предотвращает самопроизвольное разъединение
• Одношпоночная поляризация исключает ошибки при подключении
• Исполнение для экранированного кабеля снижает влияние помех
• Компактная цилиндрическая форма удобна для объёмного монтажа
• Семь контактов обеспечивают достаточное количество цепей для большинства применений

Монтаж и подключение

Соединитель предназначен для кабельного монтажа с применением экранированного кабеля. Угловой патрубок в конструкции кабельного исполнения позволяет оптимально организовать прокладку кабеля в условиях ограниченного пространства. Перед монтажом необходимо убедиться в соответствии применяемого кабеля и контактной схемы требованиям конкретного узла аппаратуры.

При выборе ответной части следует учитывать условный размер корпуса 33, количество контактов и тип сочленения. Совместимость по поляризации и резьбовой части гарантируется в пределах серии 2РМДТ при совпадении указанных параметров.

Комплект поставки и хранение

Соединитель поставляется как самостоятельное изделие без ответной части. Точный состав комплекта, наличие упаковки и дополнительных элементов уточняйте в сопроводительной документации на конкретную партию. При хранении следует избегать механических повреждений резьбовой части и контактной группы, а также исключить попадание агрессивных сред на поверхность изделия.

Соединитель сохраняет заявленные характеристики при соблюдении условий эксплуатации и хранения, предусмотренных для изделий данного класса. Перед установкой в аппаратуру рекомендуется проводить визуальный осмотр на отсутствие повреждений корпуса, изоляторов и контактов.
