Назначение разъёма 2РМДТ33Б32Ш5В1В

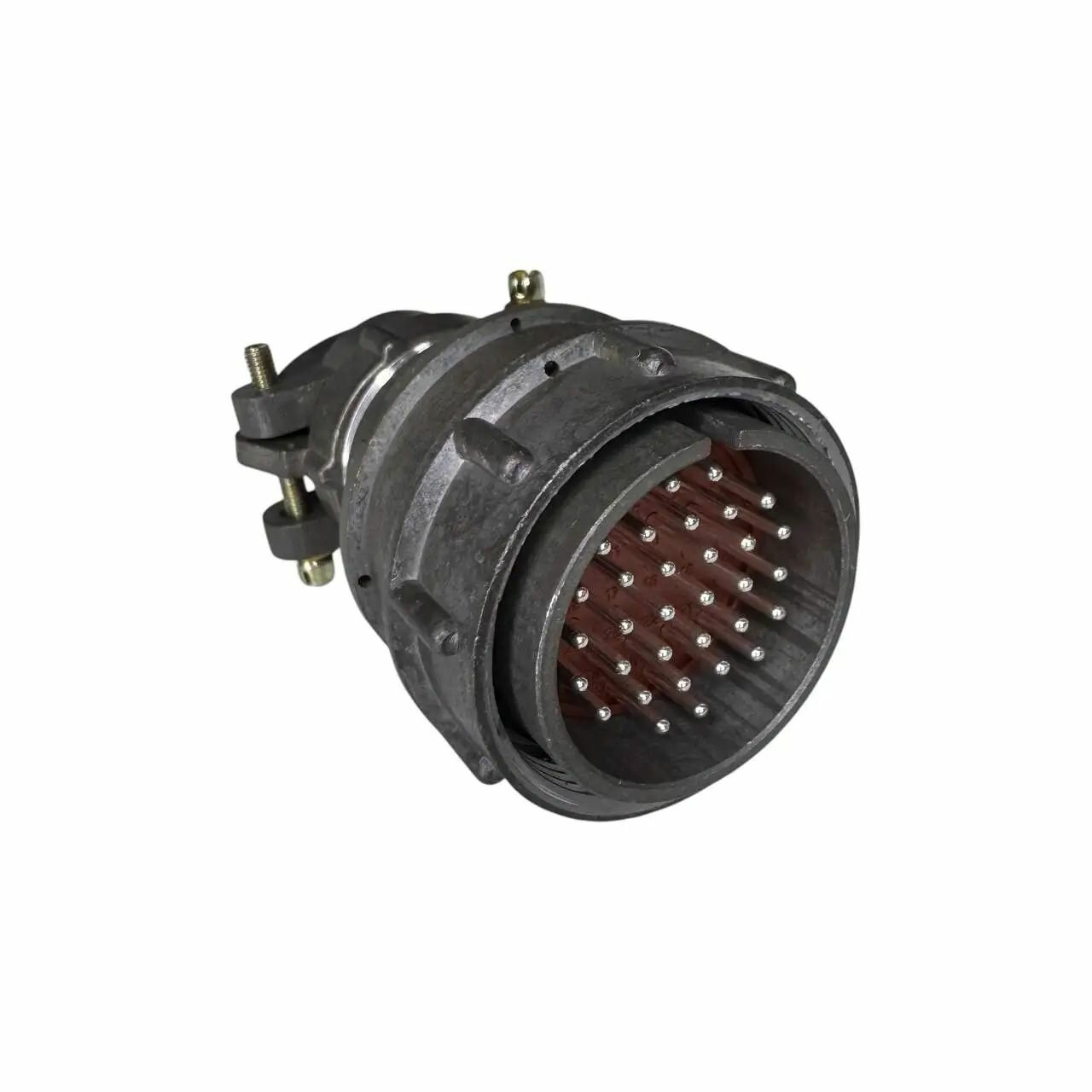

2РМДТ33Б32Ш5В1В — это цилиндрический низкочастотный разъём-вилка блочного исполнения, предназначенный для работы в электрических цепях постоянного и переменного тока. Основная задача соединителя — надёжное соединение и разъединение цепей в приборной и аппаратной технике, где требуется компактное многоконтактное решение с повышенной устойчивостью к внешним воздействиям.

Разъём относится к серии 2РМДТ и рассчитан на панельный монтаж. Благодаря резьбовому сочленению он сохраняет стабильное электрическое соединение при вибрациях и механических нагрузках, что выгодно отличает его от соединителей с простыми защёлкивающимися замками. Изделие выполнено в тропикоустойчивом исполнении и выпускается без патрубка.

Конструктивные особенности и технические характеристики

Соединитель имеет 32 контакта, выполненных в виде штырей. Контакты диаметром 1,5 мм имеют серебряное покрытие, которое обеспечивает низкое переходное сопротивление и стабильность электрических параметров в течение длительного срока эксплуатации. Корпус изделия изготовлен из алюминиевого сплава, что обеспечивает сочетание прочности и относительно небольшой массы.

Изолятор разъёма выполнен из термореактивного материала — карболита или близкого по назначению состава, в зависимости от конкретного исполнения и поставщика. Условный размер корпуса — 33, сочетание контактов — 5, что соответствует 32 контактам диаметром 1,5 мм.

В маркировке 2РМДТ33Б32Ш5В1В заложены следующие сведения:

• серия — 2РМДТ;
• тип — вилка блочная;
• условный размер корпуса — 33;
• количество контактов — 32;
• покрытие контактов — серебро;
• исполнение — тропикоустойчивое, без патрубка.

Электрические параметры

Для данного исполнения обычно указываются следующие рабочие характеристики: рабочий ток до 6 А на контакт диаметром 1,5 мм, максимальное напряжение до 560 В, сопротивление контакта не более 2,5 мОм. Температурная стойкость изделия достигает плюс 100 градусов Цельсия. Соединитель рассчитан на многократные циклы сочленения и расчленения, что особенно важно для обслуживаемой техники и аппаратуры, где требуется периодическое отключение и подключение цепей.

Область применения

Разъём 2РМДТ33Б32Ш5В1В находит применение в приборостроении, промышленной электронике, системах управления и другой низкочастотной технике. Он подходит для аппаратуры, где необходимы компактные и надёжные многоконтактные соединения с защитой от самопроизвольного размыкания. Резьбовой замок обеспечивает плотное и стабильное сочленение, что делает соединитель пригодным для использования в условиях вибрации и умеренных механических воздействий.

Изделие востребовано в составе блоков питания, измерительных приборов, пультов управления и промышленного оборудования, где требуется передача сигналов и питающих напряжений по нескольким цепям одновременно. Тропикоустойчивое исполнение расширяет сферу применения в регионах с повышенной влажностью и температурными перепадами.

Рекомендации по подбору и совместимости

При выборе разъёма необходимо сверить число контактов, тип исполнения, способ монтажа и совместимость по размерам корпуса. Серия 2РМДТ включает несколько похожих вариантов с близкой маркировкой, поэтому важно убедиться в точном совпадении сочетания контактов и исполнения «вилка блочная». Это позволит исключить несовместимость с ответной частью и обеспечить корректную работу соединения.

Ответная часть подбирается по количеству контактов, условному размеру корпуса и способу сочленения. Для панельного монтажа блочной вилки ответный разъём должен иметь соответствующее кабельное исполнение и совпадающую схему расположения контактов. Проверка этих параметров перед установкой гарантирует надёжность электрического контакта и долговечность соединения.
