Назначение соединителя

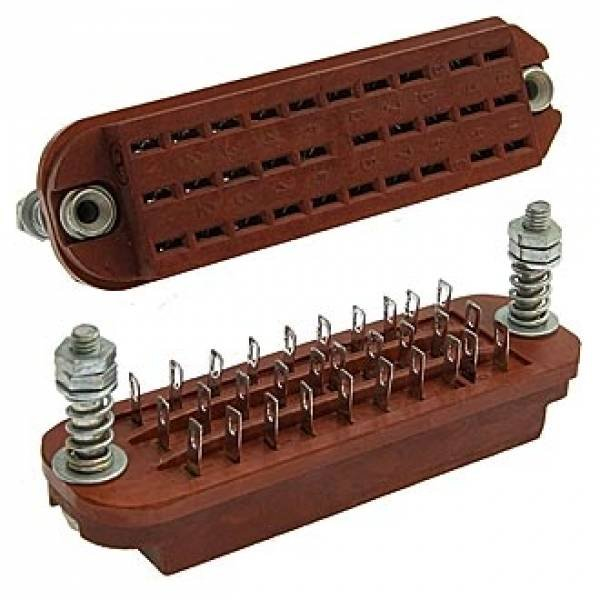

2РМДТ33Б32Г5В1В — круглый электрический соединитель серии 2РМДТ, изготовленный в виде блочной розетки. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока, в том числе на частотах до 3 МГц. Разъём применяется там, где требуется надёжное многоконтактное соединение в сравнительно компактном корпусе: в измерительной, промышленной и другой радиоэлектронной аппаратуре.

Блочное исполнение корпуса позволяет встраивать розетку в блоки и приборные панели, что удобно при компоновке многоконтактных жгутов и кабельных сборок. Благодаря всеклиматическому исполнению и серебряному покрытию контактов соединитель подходит для более жёстких условий эксплуатации, чем обычные бытовые разъёмы.

Подтверждённые особенности

• Тип: 2РМДТ.
• Исполнение: розетка, блочный корпус.
• Число контактов: 32.
• Условный размер корпуса: 33.
• Покрытие контактов: серебро.
• Климатическое исполнение: всеклиматическое, для эксплуатации в широком диапазоне условий.
• Рабочее напряжение: до 560 В.
• Температурный диапазон: от минус 60 °C до плюс 100 °C; максимальная температура эксплуатации — до плюс 100 °C.

Для серии также приводятся высокая сохраняемость параметров, стойкость к многократным сочленениям и низкое сопротивление контактов.

Расшифровка обозначения

В маркировке изделия зашиты конструктивные признаки. Число 33 обозначает условный размер корпуса, буква Б — блочное исполнение, 32 — число контактов, Г — розетку, 5 — сочетание контактов с диаметром 1,5 мм, а В1В — вариант исполнения и покрытие контактов серебром.

Применение

Соединитель 2РМДТ33Б32Г5В1В используют в аппаратуре, где необходим надёжный многоконтактный разъём в сравнительно компактном корпусе. Типичные области применения — измерительная техника, промышленное оборудование и другие радиоэлектронные изделия. Всеклиматическое исполнение и серебряные контакты делают его пригодным для работы в широком диапазоне температур и в более жёстких условиях, чем обычные бытовые соединители.

При подборе изделия следует учитывать число контактов, условный размер корпуса и блочное исполнение розетки, а также рабочие параметры цепи: напряжение до 560 В и частоты до 3 МГц. Артикул товара — 90315.
