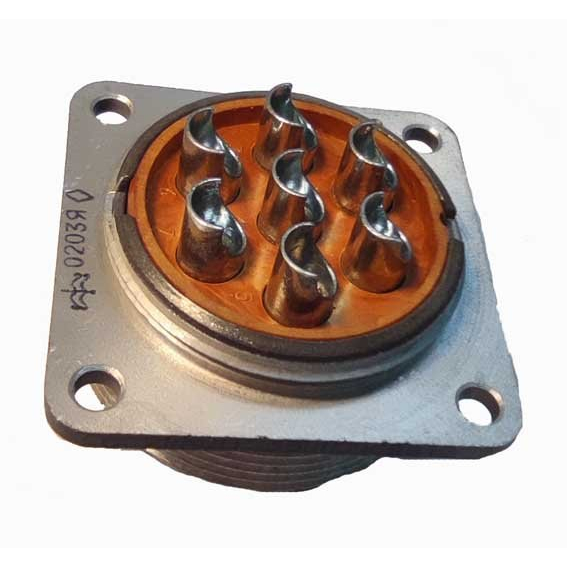

Назначение соединителя 2РМДТ337Ш9В1В

Цилиндрический низкочастотный разъём 2РМДТ337Ш9В1В предназначен для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, контрольно-измерительных приборов и промышленного электрооборудования. Соединитель применяется в устройствах, где требуется надёжное разъёмное соединение с защитой от самопроизвольного расчленения и стабильной работой при механических нагрузках.

Изделие относится к серии 2РМДТ — отечественным круглым соединителям с металлическим корпусом и резьбовым способом сочленения. Такое исполнение обеспечивает плотное прилегание ответных частей, устойчивость к вибрациям и сохранение электрического контакта при эксплуатации в подвижных или стационарных установках. Разъём подходит для монтажа на панель, а также для кабельных соединений — конкретный вариант зависит от исполнения.

Конструктивные особенности

Корпус соединителя выполнен из алюминиевого сплава, что обеспечивает сочетание механической прочности и сравнительно небольшой массы. Контакты имеют металлическое покрытие. В зависимости от конкретного исполнения покрытие может быть серебряным или золотым, что влияет на переходное сопротивление и коррозионную стойкость контактных пар.

Соединение ответных частей выполняется резьбовым способом. Резьбовой механизм создаёт постоянное усилие прижатия контактов и исключает случайное размыкание цепи под действием вибрации или осевых нагрузок. Для исключения неправильной стыковки предусмотрена одношпоночная поляризация корпусов, которая допускает соединение только в одном угловом положении и защищает контакты от повреждения при ошибочной ориентации.

Электрические параметры

Исполнения данной группы характеризуются следующими рабочими значениями:

• сопротивление изоляции — не менее 5000 МОм;
• сопротивление контактов — до 0,0008 Ом для контактов диаметром 3 мм;
• номинальный ток для версии с контактами 3 мм — до 32 А на один контакт;
• суммарный ток по всем контактам — до 128 А;
• рабочий диапазон температур — от -60 до +100 °C;
• ресурс — до 500 циклов сочленения-расчленения.

Для исполнений этого семейства указывают корпус условного размера 33, а в ряде вариантов — семь контактов с рабочим напряжением до 560 В. Точные значения следует сверять по полному обозначению на корпусе или в паспорте конкретного изделия.

Применение

Соединители 2РМДТ337Ш9В1В применяются в аппаратуре и оборудовании, где требуется прочное круговое соединение с фиксацией и устойчивостью к механическим воздействиям. Они востребованы в блоках питания, системах управления, измерительных комплексах и промышленных установках, работающих в условиях перепадов температур и вибрационных нагрузок.

Изделие сохраняет рабочие характеристики в широком диапазоне температур от -60 до +100 °C, что позволяет использовать его как в отапливаемых помещениях, так и в неотапливаемых отсеках оборудования. Резьбовая фиксация и металлический корпус делают соединитель пригодным для ответственных соединений, где недопустимо самопроизвольное размыкание цепи.

При выборе необходимо учитывать, что маркировка «2РМДТ337Ш9В1В» может встречаться с незначительными отличиями в разных каталогах. Полное обозначение на корпусе изделия или в сопроводительной документации является основным источником точных параметров для конкретной партии.
