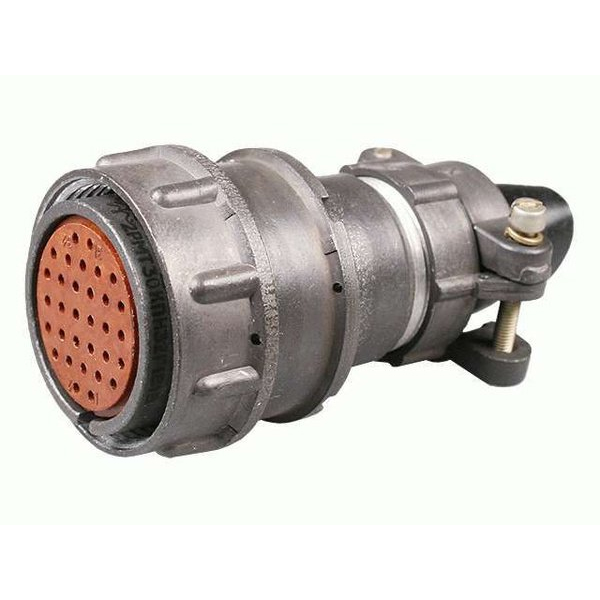

2РМДТ30КПЭ24Ш5В1В

2РМДТ30КПЭ24Ш5В1В — это цилиндрический низкочастотный электрический соединитель серии 2РМДТ, обычно используемый в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Что это за изделие

Это кабельная вилка с резьбовым сочленением и климатическим исполнением В. Корпус у таких соединителей выполнен из алюминиевого сплава, а изолятор — из прессматериала; контакты могут иметь серебряное или золотое покрытие в зависимости от исполнения.

Основные характеристики

• Количество контактов: 24.

• Максимальное рабочее напряжение: 560 В.

• Максимальная токовая нагрузка на контакт: до 7 А.

• Рабочий диапазон температур: от -60 до +100 °C.

• Минимальная наработка: 5000 часов, ресурс сочленений-расчленений: 500 циклов.

Где применяется

Такой разъём применяют для соединения и разъединения электрических цепей постоянного и переменного тока, в том числе в аппаратуре, где важны надёжность, виброустойчивость и работа в широком диапазоне температур. По описаниям поставщиков, он рассчитан на низкочастотные цепи и может использоваться в радиоэлектронных блоках общего назначения.

Что означает маркировка

В маркировке обычно читаются несколько признаков: серия 2РМДТ, размер корпуса 30, 24 контакта и конструктивное исполнение кабельной вилки. Последняя буква «В» указывает на вариант покрытия контактов серебром в одном из описаний, хотя у разных поставщиков могут встречаться уточнения по конкретному исполнению.
