2РМДТ30КПЭ24Г5В1В

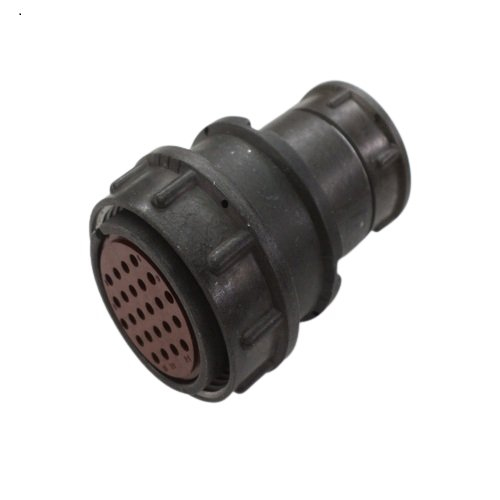

2РМДТ30КПЭ24Г5В1В — это цилиндрический низкочастотный электрический соединитель, обычно используемый в цепях постоянного и переменного тока до 3 МГц. Он относится к серии 2РМДТ, имеет 24 контакта, кабельное исполнение и резьбовое сочленение с одношпоночной поляризацией.

Основные особенности

• Назначение: розетка кабельная для соединения электрических цепей.

• Количество контактов: 24.

• Тип монтажа: пайка на кабель.

• Исполнение: с прямым патрубком, для экранированного кабеля.

• Покрытие контактов: серебро.

Характеристики

• Рабочее напряжение: до 560 В.

• Максимальное напряжение: до 700 В.

• Сопротивление изоляции: не менее 1000 МОм.

• Рабочая температура: от -60 до +100 °C.

• Ресурс сочленений: 500 циклов.

• Минимальная наработка: 5000 часов.

Что означает маркировка

• 2РМДТ — серия соединителей.

• 30 — условный размер корпуса.

• КПЭ — кабельная часть для экранированного кабеля.

• 24 — число контактов.

• Г5 — конфигурация контактов.

• В1В — обозначение исполнения и покрытия/климатического варианта по маркировке серии.

Где применяют

Такой разъем обычно ставят в промышленной аппаратуре, измерительных приборах, блоках питания и другой технике, где нужен надежный разъемный контакт с фиксацией резьбой. Его выбирают, когда важны механическая прочность, стабильный контакт и работа в широком температурном диапазоне.
