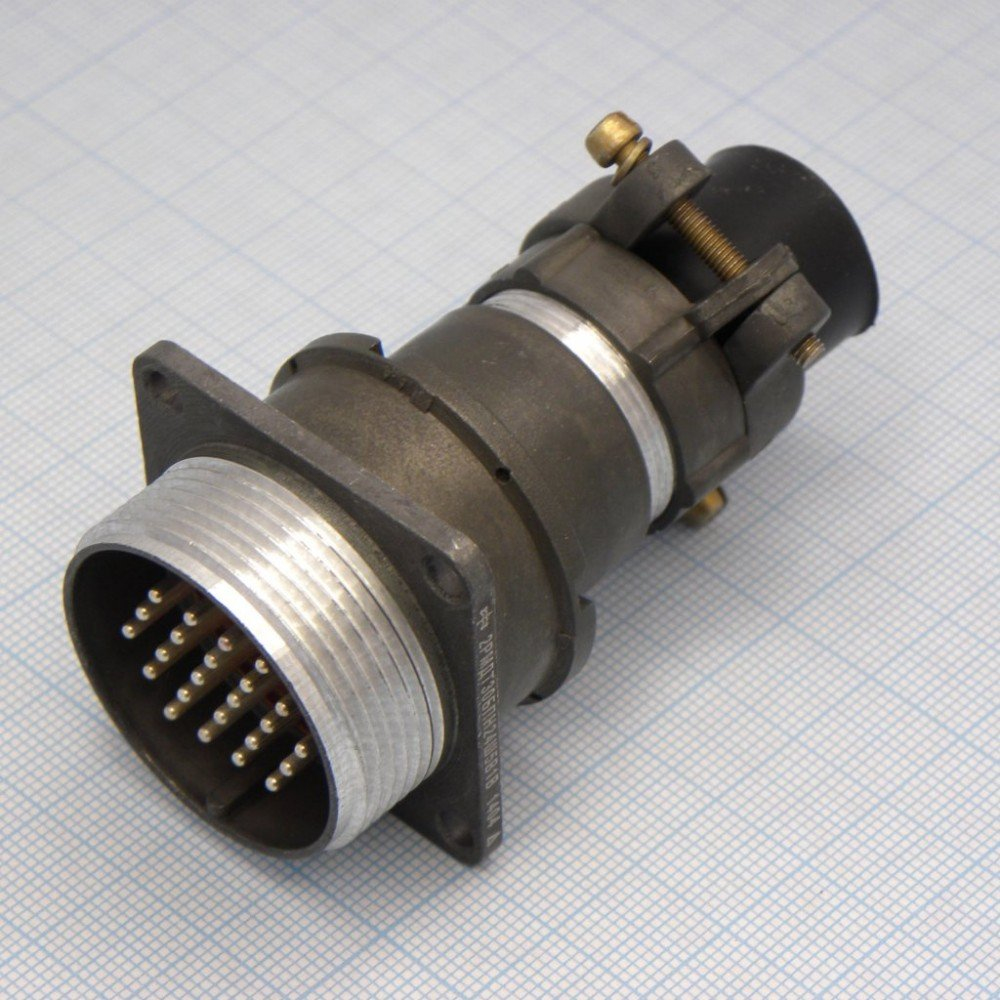

Назначение разъёма 2РМДТ30БПЭ24Г5В1В

Цилиндрический низкочастотный электрический разъём 2РМДТ30БПЭ24Г5В1В относится к серии 2РМДТ и предназначен для коммутации цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, измерительных приборов и промышленного оборудования. Это блочная розетка на 24 контакта, выполненная в негерметичном исполнении и рассчитанная на работу при напряжении до 560 В. Конструкция разъёма позволяет использовать его как в приборной, так и в кабельной части соединения, в том числе с экранированным кабелем.

Изделие применяется там, где требуется надёжное многоконтактное соединение при воздействии широкого диапазона температур: от −60 до +100 °C. Резьбовое сочленение корпусов обеспечивает устойчивость к вибрациям и исключает самопроизвольное разъединение в процессе эксплуатации. Одношпоночная поляризация исключает неправильную установку ответной части.

Ключевые технические особенности

Маркировка 2РМДТ30БПЭ24Г5В1В содержит полную информацию о конструктивном исполнении разъёма. Каждый символ обозначения несёт определённое значение, подтверждающее характеристики модели:

• 2РМДТ — серия цилиндрических низкочастотных соединителей;
• 30 — условный размер корпуса;
• Б — блочное (приборное) исполнение корпуса;
• П — прямой патрубок для подвода кабеля;
• Э — исполнение под экранированный кабель;
• 24 — число контактов;
• Г — розетка;
• 5 — конфигурация контактов;
• В — серебряное покрытие контактов;
• 1 — цилиндрический контакт;
• В — всеклиматическое исполнение.

Разъём имеет 24 контакта с серебряным покрытием, что обеспечивает стабильное переходное сопротивление и защиту контактных поверхностей от окисления. Сопротивление изоляции составляет не менее 1000 МОм, а в отдельных источниках указывается значение 5000 МОм при нормальных климатических условиях. Назначенный ресурс изделия — не менее 5000 часов, допустимое число сочленений и расчленений — 500 циклов.

Конструкция и условия применения

Корпус разъёма выполнен из металла, что гарантирует механическую прочность и защиту внутренних элементов от внешних воздействий. Резьбовой механизм сочленения обеспечивает плотное и надёжное соединение ответных частей, а одношпоночная поляризация корпусов предотвращает ошибки при монтаже. Блочное исполнение позволяет устанавливать розетку непосредственно на корпус прибора или распределительной панели.

Исполнение под экранированный кабель расширяет сферу применения разъёма: он подходит для цепей, где требуется защита передаваемого сигнала от электромагнитных помех. Всеклиматическое исполнение подтверждает возможность эксплуатации изделия в сложных условиях окружающей среды, включая пониженные и повышенные температуры, повышенную влажность и резкие температурные перепады.

При выборе и заказе разъёма следует учитывать, что отдельные параметры, такие как сопротивление изоляции или срок сохраняемости, могут незначительно различаться в паспортах разных производителей. Однако базовая конструкция, типоразмер корпуса, количество контактов и покрытие контактных элементов соответствуют приведённым выше данным и являются общими для данной модели серии 2РМДТ.

Совместимость и комплектация

Разъём 2РМДТ30БПЭ24Г5В1В совместим с ответными вилками серии 2РМДТ соответствующего типоразмера и конфигурации контактов. Подбор ответной части следует выполнять с учётом условного размера корпуса 30, числа контактов 24 и конфигурации контактов 5. Для обеспечения корректного соединения необходимо также учитывать тип исполнения корпуса и покрытие контактов.

Изделие поставляется как отдельная блочная розетка. Комплект поставки определяется условиями конкретного производителя или поставщика, поэтому при оформлении заказа рекомендуется уточнять наличие крепёжных элементов и дополнительных принадлежностей. Монтаж разъёма производится на плоскую поверхность прибора или панели с помощью штатных крепёжных отверстий блочного корпуса.

Год выпуска, указанный в характеристиках, — 85. Это значение относится к сведениям о партии или конструкторской документации и не влияет на заявленные технические параметры изделия. Перед установкой разъёма в аппаратуру следует проверить соответствие электрических характеристик конкретной задаче, а также убедиться в совместимости с применяемым кабелем и ответной частью соединителя.
