Назначение соединителя 2РМДТ27БПЭ19Г5В1В

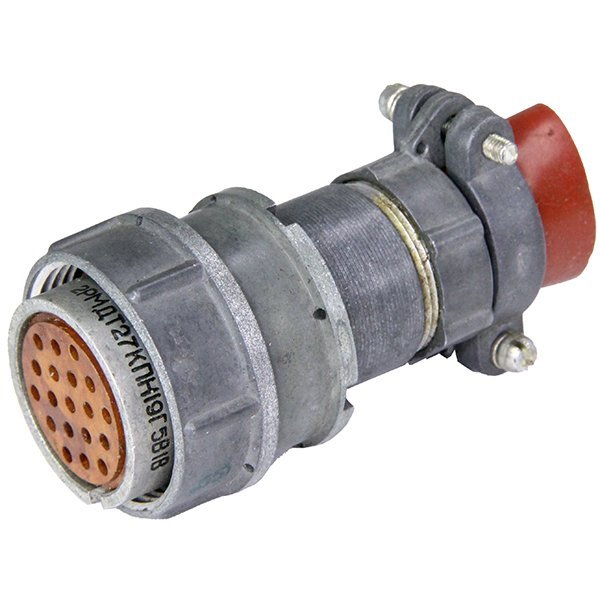

Цилиндрический низкочастотный электрический соединитель 2РМДТ27БПЭ19Г5В1В предназначен для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, приборов и промышленного оборудования. Изделие относится к серии 2РМДТ и выполнено в блочном исполнении, что предполагает установку на корпус прибора или блока. Конструкция предусматривает 19 контактов с серебряным покрытием и элементы для подключения экранированного кабеля.

Соединитель рассчитан на многократное сочленение и расчленение с ответной кабельной частью, обеспечивая стабильное электрическое соединение в условиях повышенных требований к надёжности. Благодаря тропикоустойчивому исполнению корпуса он сохраняет работоспособность в широком диапазоне климатических воздействий.

Подтверждённые технические особенности

Маркировка изделия расшифровывается следующим образом:

• 2РМДТ — тип соединителя: низкочастотный цилиндрический негерметичный, тропикоустойчивый;
• 27 — условный размер корпуса;
• Б — блочный (приборный) вариант корпуса;
• ПЭ — исполнение с элементами для экранированного кабеля и экранной гайкой;
• 19 — количество контактов;
• Г — розетка;
• 5 — сочетание контактов;
• В — серебряное покрытие контактов;
• 1 — цилиндрический контакт.

Заявленные производителем параметры включают рабочее напряжение до 560 В, максимальное напряжение до 700 В и рабочий температурный диапазон от минус 60 до плюс 100 градусов Цельсия. Сопротивление изоляции составляет не менее 1000 МОм. Минимальный ресурс изделия — 5000 часов, сохраняемость — 25 лет.

Конструкция и материалы

Корпус соединителя выполнен в блочном варианте и предназначен для монтажа на приборную панель или шасси. Контактная группа содержит 19 цилиндрических контактов, покрытых серебром, что обеспечивает низкое переходное сопротивление и стабильность электрических параметров при длительной эксплуатации. Исполнение ПЭ предусматривает наличие экранной гайки и элементов крепления экранированной оплётки кабеля, что позволяет использовать изделие в цепях с повышенными требованиями к электромагнитной совместимости.

Применение

Соединитель 2РМДТ27БПЭ19Г5В1В применяется в радиоэлектронной аппаратуре, измерительных приборах, блоках питания и промышленных системах автоматики, где требуется разъёмное соединение цепей с напряжением до 560 В. Он подходит для коммутации экранированных кабелей с приборной частью оборудования и используется в условиях, предполагающих многократные циклы соединения и разъединения.

При подборе ответной части необходимо учитывать, что блочная и кабельная части должны быть совместимы по исполнению. Несовпадение исполнений не позволит выполнить корректное сочленение, поэтому перед установкой следует проверить соответствие ответного соединителя по типу корпуса, количеству контактов и варианту исполнения экранного узла.

Особенности эксплуатации

Изделие сохраняет заявленные характеристики при температуре окружающей среды от минус 60 до плюс 100 градусов Цельсия. Тропикоустойчивое исполнение допускает применение в условиях повышенной влажности, характерных для тропического климата. Серебряное покрытие контактов обеспечивает устойчивость к окислению и стабильную проводимость, однако при эксплуатации следует исключать механические повреждения контактных поверхностей. Ресурс в 5000 часов и сохраняемость 25 лет подтверждают пригодность изделия для длительного использования в составе стационарного оборудования.
