Назначение соединителя 2РМДТ27Б19Ш5В1В

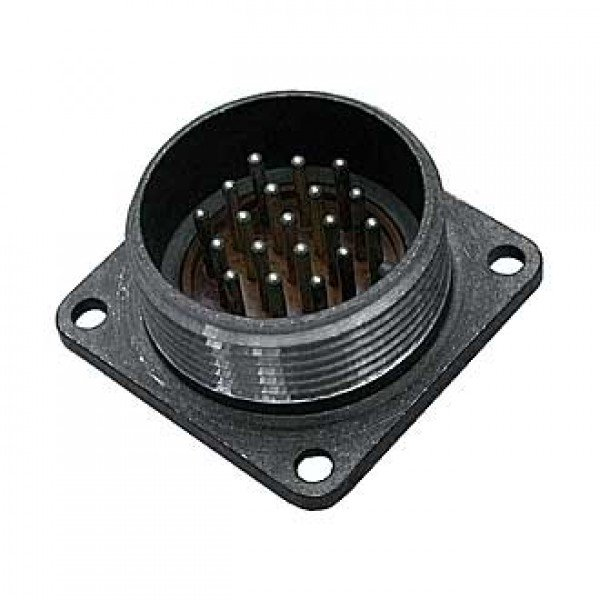

2РМДТ27Б19Ш5В1В представляет собой цилиндрический низкочастотный электрический соединитель типа вилка блочная, рассчитанный на 19 контактов. Устройство предназначено для соединения и разъединения электрических цепей постоянного и переменного тока в составе радиоэлектронной и приборной аппаратуры. Соединитель обеспечивает надежную коммутацию многоконтактных линий и механическую фиксацию ответной части благодаря резьбовому способу сочленения.

Изделие ориентировано на внутренний монтаж в блоках и узлах аппаратуры общего и специального назначения. Блочное исполнение корпуса позволяет устанавливать соединитель непосредственно на панель или шасси прибора, что упрощает компоновку и сокращает количество промежуточных монтажных элементов.

Конструктивные особенности и материалы

Корпус соединителя выполнен из алюминиевого сплава, что обеспечивает сочетание достаточной механической прочности и сравнительно небольшой массы. Изолятор изготовлен из карболита — жесткого термореактивного материала, обладающего стабильными диэлектрическими свойствами и устойчивостью к температурным воздействиям. Контакты имеют серебряное покрытие, которое способствует снижению переходного сопротивления и повышению стабильности электрического соединения.

Соединитель оснащен одношпоночной поляризацией, исключающей неправильное сочленение ответных частей. Резьбовой механизм фиксации обеспечивает плотное и надежное соединение, предотвращающее самопроизвольное расчленение при вибрационных нагрузках.

Ключевые конструктивные параметры

• Серия: 2РМДТ
• Тип: вилка блочная, приборный корпус
• Количество контактов: 19
• Условный размер корпуса: 27
• Диаметр контактов: 1,5 мм
• Способ сочленения: резьбовой
• Поляризация: одношпоночная
• Покрытие контактов: серебро
• Габариты: 36×36×25 мм
• Масса: до 26 г
• Монтаж: на панель, без герметизации

Электрические характеристики и условия эксплуатации

Соединитель рассчитан на ток до 7 А на одиночный контакт. Суммарный ток на соединитель может достигать 110 А при условии равномерного распределения нагрузки по контактам. Сопротивление контактов не превышает 2,5 мОм, что обеспечивает малые потери в цепи соединения.

Рабочее напряжение заявлено на уровне до 700 В по одним данным и до 560 В по другим источникам. При проектировании аппаратуры рекомендуется ориентироваться на более консервативное значение с учетом условий конкретного применения. Соединитель рассчитан на эксплуатацию в широком диапазоне температур — примерно от -60 °C до +100 °C. Изделие сохраняет работоспособность при воздействии вибрационных нагрузок и допускает длительное хранение до 15 лет без потери эксплуатационных свойств.

Применение

Соединитель 2РМДТ27Б19Ш5В1В применяется в блоках и узлах аппаратуры, где требуется надежный многоконтактный разъем с механической фиксацией ответной части. Он подходит для внутреннего монтажа в приборах, эксплуатируемых в стационарных и подвижных объектах. Благодаря блочной конструкции и резьбовому сочленению изделие востребовано в тех случаях, когда необходимо обеспечить стабильное соединение при вибрациях и перепадах температуры.
