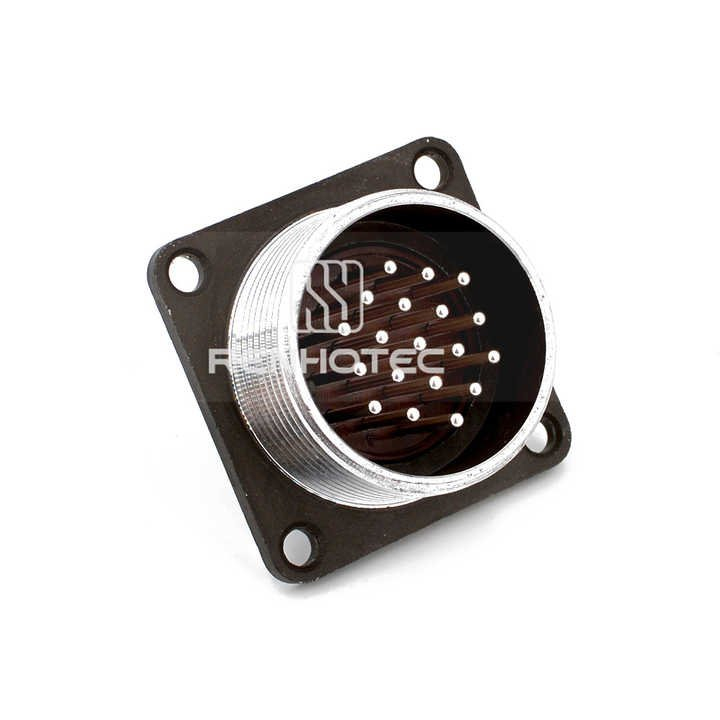

Назначение разъема 2РМДТ2719Ш5В1В

Цилиндрический низкочастотный разъем 2РМДТ2719Ш5В1В предназначен для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, промышленного оборудования и контрольно-измерительных приборов. Устройство обеспечивает разъемное соединение проводников с высокой механической прочностью и стабильными электрическими характеристиками. Благодаря резьбовому способу сочленения достигается плотная и надежная фиксация ответных частей, что исключает самопроизвольное разъединение при вибрационных и ударных нагрузках.

Модель относится к серии 2РМДТ, которая широко применяется в условиях, требующих устойчивости к внешним воздействиям. Разъем рассчитан на эксплуатацию в диапазоне рабочих температур от минус 60 до плюс 100 градусов Цельсия, что позволяет использовать его как в отапливаемых помещениях, так и в неблагоприятных климатических условиях. Конструкция выполнена в виде вилки приборного исполнения, что предполагает монтаж непосредственно на корпус оборудования или панель.

Конструктивные особенности

Корпус разъема изготовлен из металла, что обеспечивает защиту внутренних элементов от механических повреждений и электромагнитных помех. Изолятор выполнен из карболита или близкого по назначению пресс-материала, обладающего высокой диэлектрической прочностью и термостойкостью. Такое сочетание материалов гарантирует сохранение эксплуатационных характеристик при многократных циклах сочленения и расчленения.

Разъем оснащен 19 контактами с серебряным покрытием. Серебро отличается низким переходным сопротивлением, высокой электропроводностью и стойкостью к окислению, что положительно сказывается на качестве электрического соединения и долговечности контактных пар. Для предотвращения ошибок при подключении предусмотрена одношпоночная поляризация. Она позволяет состыковать вилку с ответной розеткой только в единственно правильном положении, исключая повреждение контактов при неправильной ориентации.

Резьбовое соединение обеспечивает равномерное прилегание контактных поверхностей и дополнительную защиту от проникновения пыли и влаги внутрь соединителя. Данное исполнение особенно востребовано в аппаратуре, которая подвержена вибрациям, ударам и повышенной влажности.

Ключевые характеристики

• Серия: 2РМДТ
• Тип: вилка, приборное исполнение
• Количество контактов: 19
• Способ соединения: резьбовой
• Покрытие контактов: серебро
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия

Применение

Разъемы серии 2РМДТ устанавливаются в приборной, промышленной и аппаратной технике, где предъявляются повышенные требования к надежности контактных соединений. Они применяются в измерительных комплексах, системах автоматизации, испытательном оборудовании и устройствах связи. Устойчивость к вибрации и ударам позволяет использовать такие соединители в подвижных узлах и оборудовании, эксплуатируемом на транспорте или в производственных цехах.

Благодаря приборному исполнению и металлическому корпусу разъем подходит для монтажа на лицевые панели и шасси устройств. Резьбовая фиксация обеспечивает сохранение контакта даже при значительных механических нагрузках. Серебряное покрытие контактов снижает потери сигнала и увеличивает ресурс работы при частых переподключениях.

Расшифровка обозначения

В маркировке 2РМДТ2719Ш5В1В зашифрованы основные параметры соединителя: принадлежность к серии 2РМДТ, количество контактов 19, исполнение вилки и тип покрытия. Данная модель представляет собой 19-контактную вилку с серебряными контактами и резьбовым сочленением. Точная расшифровка отдельных символов может зависеть от конкретного исполнения, однако ключевые признаки однозначно указывают на приборный тип монтажа и высокие эксплуатационные характеристики.

Изделие поставляется как отдельный компонент для монтажа в составе оборудования. При выборе ответной части необходимо учитывать количество контактов, тип корпуса и способ фиксации. Совместимость с розетками той же серии обеспечивает корректное соединение и полное соответствие электрических параметров. Разъем предназначен для профессионального применения при сборке, ремонте и модернизации радиоэлектронной аппаратуры.
