Назначение изделия

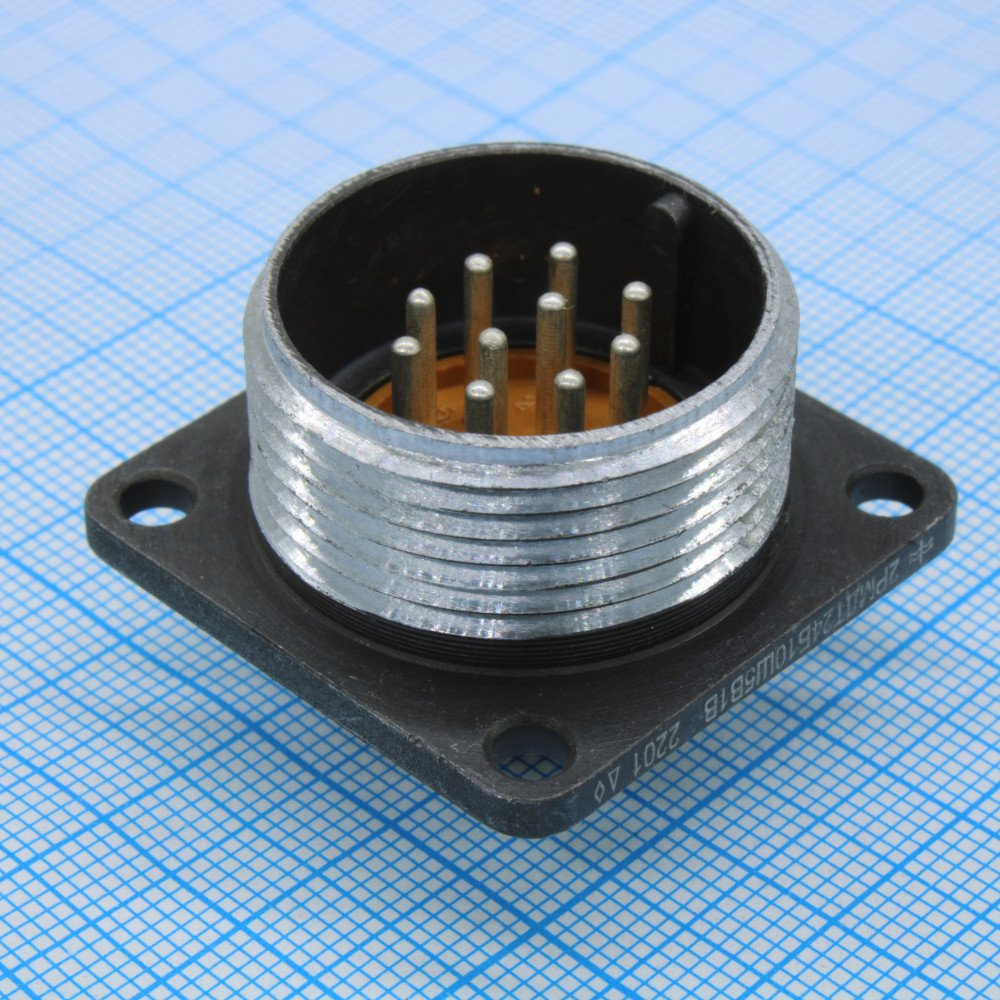

Соединитель 2РМДТ24Б10Ш5В1В представляет собой цилиндрический низкочастотный разъем серии 2РМДТ, выполненный в виде блочной вилки с резьбовым сочленением. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, измерительных приборов и промышленного оборудования. Изделие обеспечивает надежное разъемное соединение проводников при внутреннем монтаже блоков и стоек.

Соединитель относится к категории промышленных и приборных компонентов общего назначения. Его конструкция рассчитана на применение в аппаратуре, эксплуатируемой в условиях вибрационных нагрузок и значительных перепадов температуры. Разъем не является бытовым штекером и предназначен для профессионального использования при сборке и ремонте электронных устройств.

Подтвержденные особенности и технические характеристики

Изделие обладает следующими конструктивными признаками, подтвержденными каталожными данными:

• Тип соединителя — вилка блочная
• Серия — 2РМДТ
• Количество контактов — 10
• Способ сочленения — резьбовой
• Покрытие контактов — серебро
• Патрубок отсутствует

По имеющимся источникам, для данной модели указываются рабочие электрические и эксплуатационные параметры. Рабочее напряжение достигает 560 В, допустимый ток на одиночный контакт составляет до 10 А. Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия. Сопротивление изоляции составляет не менее 1000 МОм, что обеспечивает стабильность электрических характеристик при длительной эксплуатации.

Эксплуатационные показатели

Изделие характеризуется увеличенным ресурсом работы. Минимальная наработка составляет 5000 часов. Количество циклов сочленения и расчленения достигает 500. Срок сохраняемости — до 25 лет. Такие показатели подтверждают пригодность соединителя для долговременного применения в составе стационарного и подвижного оборудования.

Применение и расшифровка маркировки

Соединитель применяется в блоках и приборах, где требуется надежный съемный электрический контакт. Благодаря резьбовому способу фиксации он устойчив к самопроизвольному разъединению при вибрациях. Тропикоустойчивое исполнение и широкий температурный диапазон позволяют использовать изделие в сложных климатических условиях.

Маркировка 2РМДТ24Б10Ш5В1В содержит информацию о ключевых параметрах:

1. Серия 2РМДТ
2. Размер корпуса 24
3. Количество контактов — 10
4. Блочное исполнение
5. Буква «В» указывает на вариант с серебряным покрытием контактов

Соединитель предназначен для внутреннего монтажа радиоэлектронных узлов, контрольно-измерительной техники и промышленной автоматики. Конструкция обеспечивает удобный доступ к контактной группе при сборке и последующем обслуживании аппаратуры.
