2РМДТ18КУН4Ш5В1В

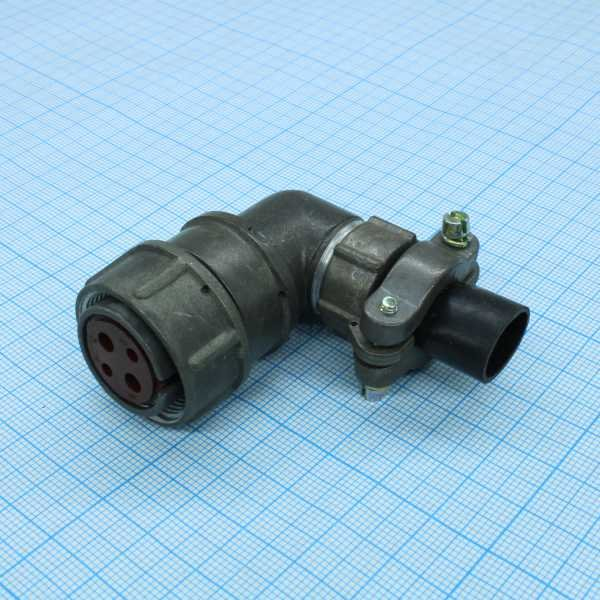

2РМДТ18КУН4Ш5В1В — это цилиндрический низкочастотный разъём семейства 2РМДТ, кабельная вилка на 4 контакта, применяемая в радиоэлектронной аппаратуре и промышленной технике для соединения цепей постоянного и переменного тока (до ~3 МГц).

Основные характеристики

• Тип и серия: цилиндрический низкочастотный разъём серии 2РМДТ, кабельная вилка (вид корпуса — «К» — кабельный).

• Число контактов: 4 контакта.

• Конструкция контактов: круглые штыревые контакты, диаметр контактов обычно ≈1,5 мм (для комплекта 4 контакта Ø1,5 мм).

• Материалы: корпус — алюминиевый сплав (тип сплава у разных поставщиков указывается по-разному), изолятор — карболит; контакты — латунь с покрытием (серебро или серебристое покрытие).

• Электрические параметры: рабочее напряжение до ≈560 В (амплитудное значение/рабочее), максимальное напряжение до ≈700 В; рабочий ток на контакт — порядка 15 А (для контактов Ø1,5 мм), суммарно на разъём до ~50 А.

• Сопротивления и прочее: сопротивление контакта в миллиомах (порядка единиц мОм), сопротивление изоляции — киломыгиомные и выше (указывают 1000–5000 МОм в разных спецификациях), электрическая прочность изоляции — порядка 1850 В в ряде описаний.promelec+1

Механические и эксплуатационные данные

• Соединение: резьбовое сочленение корпуса с одношпоночной поляризацией для предотвращения перекосов при стыковке.

• Габариты и масса: условный размер корпуса 18 (диаметр корпуса ~25 мм, длина/высота указывается в разных версиях — около 50–54 мм); масса — десятки грамм (приблизительно 20–30 г в зависимости от исполнения).

• Температурный диапазон: обычный диапазон эксплуатации примерно от −60°C до +100°C.promelec+1

• Стойкость и ресурс: ресурс ≈500 сочленений/расчленений (в зависимости от исполнения), требования по вибростойкости (примерно 50 g указано в спецификации).

Варианты исполнения и маркировка

• Буквы в маркировке: «К» — кабельный корпус; «П» или «ПН» в середине обозначают форму патрубка (прямой) и тип гайки; буквы «А»/«В» после обозначения контактов часто отражают покрытие контактов (золото/серебро) или иные варианты отделки; «18» — условный размер корпуса. Конкретная расшифровка отдельных букв может зависеть от изготовителя и технических условий.

• Выпускаются варианты «вилка» и «розетка», кабельные и панельные (блочные) исполнения; возможны исполнения с уплотнительными втулками и различными типами кабельных гайок.

Применение

• Используется в радиоэлектронной аппаратуре, промышленном оборудовании, средствах измерений и системах, где нужны надежные многоразовые низкочастотные соединения для токов и напряжений, указанных в характеристиках.

Пример оформления (чтобы было понятнее)

• Полная маркировка: 2РМДТ18КУН4Ш5В1В — где «2РМДТ» — серия разъёмов, «18» — размер корпуса, «К» — кабельный корпус, далее — обозначения конфигурации патрубка и контактов, «4» — число контактов, «Ш5» — сочетание контактов (тип и расположение), «В1В» — варианты покрытия/исполнения контактов и корпуса. Точное значение каждой буквы стоит сверять по нормативной документации производителя.
