Назначение и область применения

Цилиндрический низкочастотный кабельный разъём 2РМДТ18КУН4Г5В1В предназначен для соединения и разъединения электрических цепей низкой и средней частоты. Устройство относится к категории соединителей и применяется в промышленной электронике, измерительной аппаратуре и коммутационных узлах, где требуются компактные и надёжные разъёмные соединения для передачи сигналов и питания.

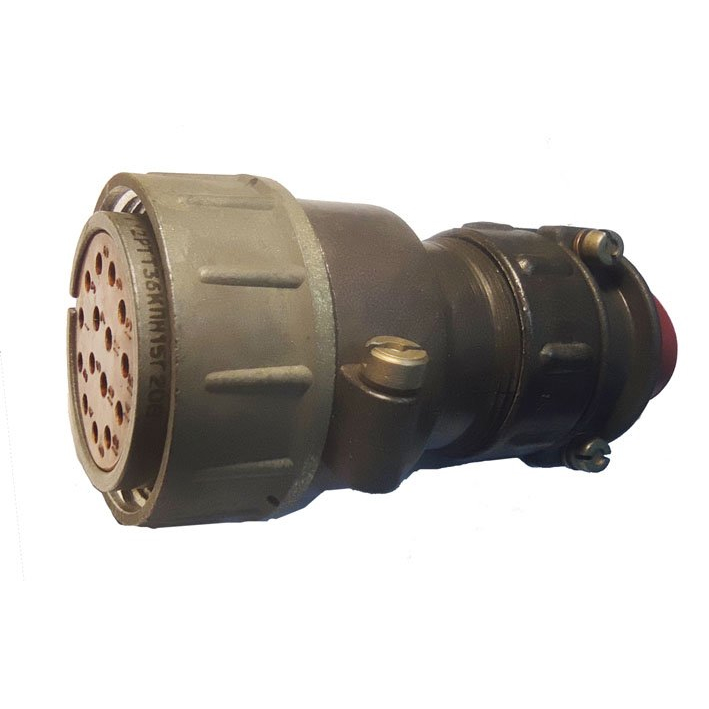

Разъём выполнен в виде кабельной розетки с угловым патрубком и предназначен для монтажа на неэкранированный кабель. Конструкция обеспечивает стабильное электрическое соединение при эксплуатации в составе приборов и систем, работающих в широком диапазоне температур.

Конструктивные особенности

Разъём относится к серии 2РМДТ и имеет типоразмер корпуса 18. Метод сочленения — резьбовой, с использованием накидной гайки. Корпус выполнен из алюминиевого сплава с серым оксидированным покрытием, изолятор изготовлен из карболита коричневого цвета. Контакты разъёма выполнены из латуни с серебряным покрытием.

Расшифровка маркировки изделия отражает его ключевые параметры:

• 2РМДТ — серия цилиндрических низкочастотных разъёмов
• 18 — размер корпуса
• К — кабельный корпус
• У — угловой патрубок
• Н — гайка для неэкранированного кабеля
• 4 — количество контактов
• Г5В1В — варианты исполнения контактов и уплотнений

Корпус разъёма имеет паз для ориентации, который исключает неправильное сочленение с ответной частью. Контакты и вставки являются извлекаемыми, что облегчает обслуживание и замену отдельных элементов.

Электрические параметры

Разъём оснащён четырьмя контактами типа «гнездо» диаметром 1,5 мм. Рабочее напряжение составляет порядка 560 В. Рабочий ток на один контакт достигает примерно 15 А, при этом в отдельных спецификациях для данной серии указывается суммарный ток до 50 А. Электрическое соединение контактов выполняется преимущественно методом пайки, механический монтаж контактов — объёмный.

Эксплуатационные характеристики

Температурный диапазон эксплуатации разъёма составляет примерно от минус 60 до плюс 100 градусов Цельсия. Изделие имеет негерметичное исполнение и не рассчитано на работу в условиях герметичной эксплуатации, однако выдерживает повышенную влажность согласно нормам, принятым для серии 2РМДТ. Ресурс разъёма составляет сотни или тысячи циклов сочленения в зависимости от условий применения, изделие обладает стойкостью к вибрационным и ударным нагрузкам.

Совместимость и аналоги

Разъём совместим с ответными частями серии 2РМДТ и аналогичными цилиндрическими соединителями, встречающимися под обозначениями 2РМ, ОНЦ-РГ и 2PX. Изделие применяется в составе аппаратуры, выпущенной с 2005 года, и может использоваться при ремонте и модернизации оборудования, где установлены соединители указанных серий.
