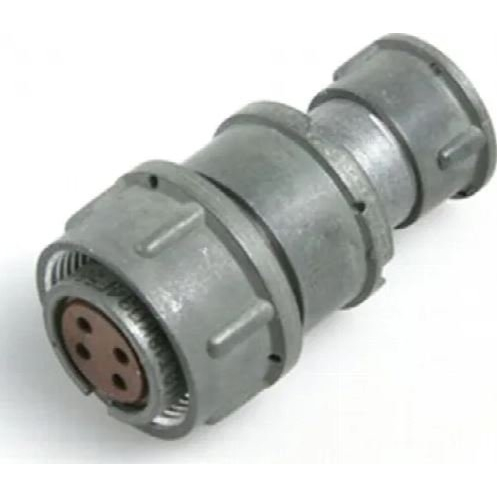

2РМДТ18КПЭ4Г5В1В головы

2РМДТ18КПЭ4Г5В1В — это цилиндрический низкочастотный кабельный разъём-розетка для работы в цепях постоянного и переменного тока до 3 МГц. Он рассчитан на 4 контакта, имеет прямой патрубок для экранированного кабеля и серебряное покрытие контактов.

Что означает маркировка

• 2РМДТ — серия цилиндрических соединителей.

• 18 — условный размер корпуса.

• КПЭ — кабельная розетка с прямым патрубком для экранированного кабеля.

• 4 — количество контактов.

• Г5 — вариант сочетания контактов.

• В1В — исполнение с серебряным покрытием контактов и всеклиматическим исполнением.

Основные характеристики

• Рабочее напряжение: до 560 В.

• Ток на один контакт: до 15 А.

• Общий ток на разъём: до 50 А.

• Рабочая частота: до 3 МГц.

• Рабочая температура: примерно от -60 до 100 °C.

• Сопротивление изоляции: не менее 5000 МОм.

Конструкция

Корпус обычно делают из алюминиевого сплава, изолятор — из карболита, контакты — латунные с серебряным покрытием. Соединение резьбовое, а корпус имеет кабельное исполнение с прямым патрубком.

Где применяется

Такой разъём используют там, где нужен надёжный многократный кабельный контакт в электрических цепях: в промышленной аппаратуре, приборах, блоках управления и другой технике, где важны виброустойчивость и стабильность соединения. Он не является герметичным, поэтому его обычно выбирают для защищённых условий эксплуатации.

Кратко

Если совсем просто, 2РМДТ18КПЭ4Г5В1В — это прочная 4-контактная кабельная розетка для электрических соединений, рассчитанная на высокую надёжность и широкие климатические условия.
