Назначение

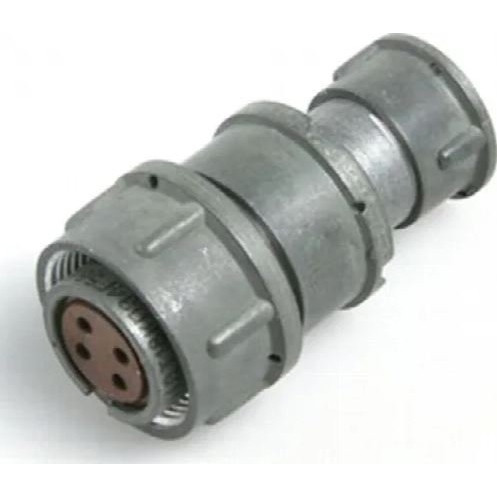

Соединитель 2РМДТ18КПЭ4Г5В1В представляет собой цилиндрический низкочастотный разъем типа розетка кабельной части. Изделие рассчитано на работу в цепях постоянного и переменного тока с частотой до 3 МГц и предназначено для коммутации электрических цепей в составе кабельных сборок.

Данный разъем относится к серии 2РМДТ и имеет кабельное исполнение с прямым патрубком. Корпус оснащен кожухом, адаптированным под экранированный кабель, что обеспечивает корректное подключение экранированных линий и способствует сохранению целостности экранирования в месте соединения.

Изделие относится к негерметичным разъемам и применяется в аппаратуре, приборах и системах связи, где требуется надежное механическое соединение кабелей, устойчивость к вибрационным нагрузкам и стабильный электрический контакт в сравнительно жестких условиях эксплуатации.

Подтверждённые особенности

Модель 2РМДТ18КПЭ4Г5В1В характеризуется следующими техническими параметрами и конструктивными признаками:

• Количество контактов: 4.
• Тип контактов: гнезда.
• Покрытие контактов: серебро.
• Рабочее напряжение: до 560 В.
• Рабочий ток на контакт: до 15 А.
• Рабочий ток на весь разъем: до 50 А.
• Материал корпуса: алюминиевый сплав.
• Материал изолятора: карболит.
• Диапазон рабочих температур: приблизительно от минус 60 до плюс 100 градусов Цельсия.
• Условный размер корпуса: 18.
• Диаметр контактов: 1,5 мм.

Тип соединения — резьбовой. Поляризация корпусов — одношпоночная, что исключает неправильное сочленение ответных частей. Маркировка изделия указывает на кабельное исполнение, прямой патрубок и вариант для экранированного кабеля.

Для данной модели заявлены стойкость к воздействию вибрации, стойкость к ударам, а также длительный срок сохраняемости. Эти свойства делают разъем пригодным для использования в оборудовании, подвергающемся механическим воздействиям в процессе эксплуатации и транспортировки.

Применение

Разъем 2РМДТ18КПЭ4Г5В1В предназначен для установки в кабельные сборки различной аппаратуры. Область применения охватывает приборное оборудование, системы связи и другие устройства, где востребованы прочность соединения, устойчивость к вибрациям и стабильность электрического контакта.

Благодаря кабельному исполнению с прямым патрубком и кожухом под экранированный кабель, изделие подходит для монтажа на концах кабельных линий. Серебряное покрытие контактов способствует надежной передаче сигналов и питания в заявленных пределах по току и напряжению.

Особенности выбора и совместимости

При подборе данного соединителя необходимо учитывать, что это розетка, то есть ответная часть пары соединителя. Для образования полноценного разъемного соединения требуется вилка соответствующей серии с совместимыми параметрами.

При выборе важно проверять совместимость по следующим критериям:

• серия соединителя;
• количество контактов;
• тип корпуса;
• исполнение под экранированный кабель;
• условный размер корпуса;
• тип поляризации.

Также следует учитывать, что изделие негерметичное и не предназначено для эксплуатации в условиях прямого воздействия влаги или агрессивных сред. Температурный диапазон использования составляет приблизительно от минус 60 до плюс 100 градусов Цельсия.

Артикул изделия: 90494. Категория: соединители.
