Назначение изделия

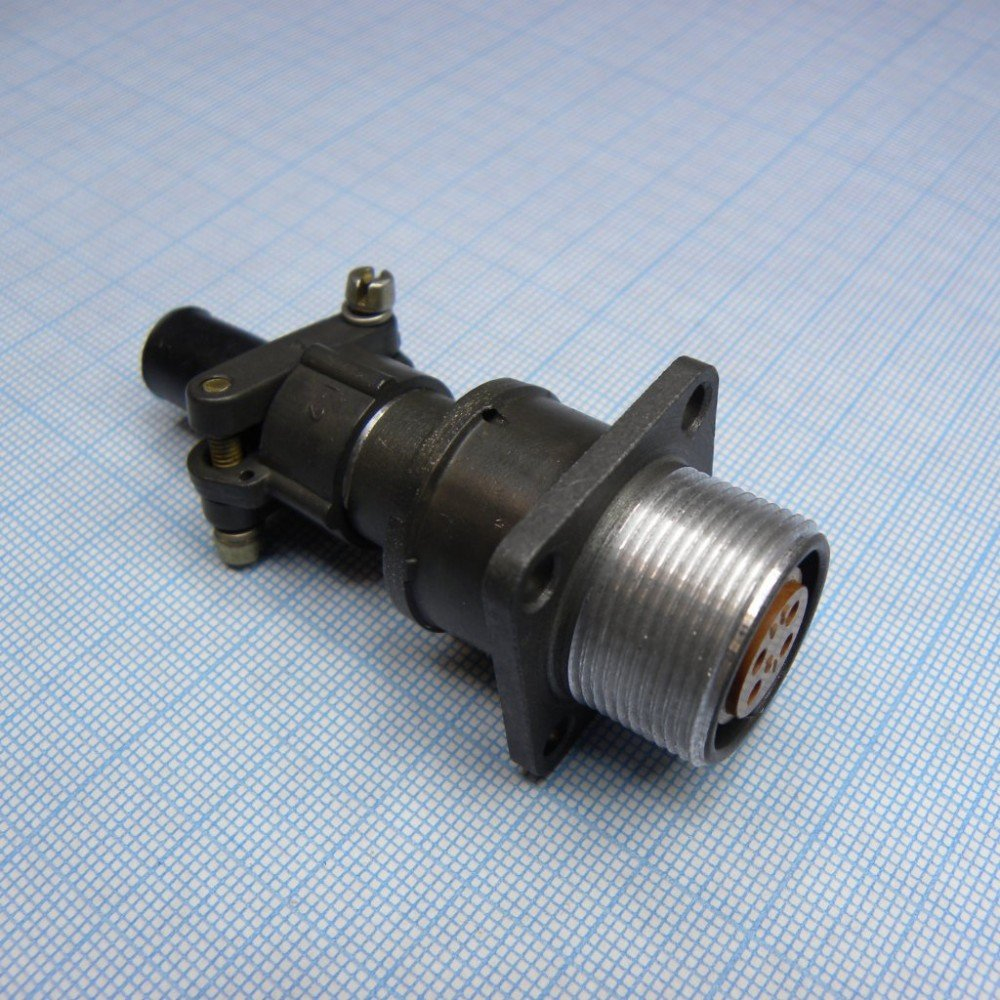

Цилиндрический низкочастотный приборный разъём 2РМДТ18БПН4Г5В1В представляет собой блочную розетку на 4 контакта с прямым патрубком и гайкой для неэкранированного кабеля. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока в аппаратуре, где требуется надёжное разъёмное соединение с небольшим числом контактов и устойчивостью к механическим воздействиям. Изделие рассчитано на эксплуатацию в составе промышленного оборудования, систем связи, сигнализации и питания.

Конструкция ориентирована на монтаж на панель: корпус имеет приборное блочное исполнение с крепёжными элементами. Прямой патрубок обеспечивает удобный подвод кабеля без изгибов, а гайка фиксирует соединение с неэкранированным кабелем. Разъём относится к низкочастотной группе и работает с сигналами и питающими напряжениями вплоть до нескольких мегагерц.

Подтверждённые особенности и технические параметры

Маркировка изделия расшифровывается следующим образом: серия 2РМДТ обозначает цилиндрический низкочастотный разъём; число 18 — условный размер корпуса; буква Б указывает на приборное блочное исполнение; П — прямой патрубок; Н — гайка для неэкранированного кабеля; сочетание 4 и 5 определяет конфигурацию контактов: четыре контакта диаметром 1,5 мм; буква Г означает розетку как часть соединителя; буква В указывает на серебряное покрытие контактов. Завершающая часть маркировки, сочетание 1В, уточняет вариант исполнения.

Корпус выполнен из алюминиевого сплава, изолятор — из карболита или иного пресс-материала, контакты — из латуни с серебряным покрытием. Конструкция негерметичная. Металлический корпус обеспечивает механическую прочность, а посеребрённые контакты снижают переходное сопротивление и повышают стабильность электрического соединения.

Среди подтверждённых эксплуатационных параметров:

• номинальное рабочее напряжение — до примерно 560 В;
• токовая нагрузка суммарно для разъёма — до ориентировочно 50 А, при этом на отдельный контакт диаметром 1,5 мм обычно указывается значение 15 А;
• рабочий температурный диапазон — от −60 °C до +100 °C, отдельные исполнения сохраняют тепловую стойкость до 100 °C;
• сопротивление изоляции — не менее 1000 МОм;
• электрическая прочность изоляции — порядка 1850 В;
• минимальная наработка — порядка 5000 часов;
• количество циклов сочленения — ориентировочно 500 стыковок.

Приведённые величины отражают паспортные данные и типовые спецификации для данной серии соединителей. Конкретные значения для отдельной партии могут уточняться производителем, однако указанные параметры достаточны для оценки совместимости с большинством низкочастотных цепей промышленного назначения.

Применение

Разъём 2РМДТ18БПН4Г5В1В используется при сборке и ремонте радиоэлектронной аппаратуры, измерительных приборов, устройств связи и систем электропитания. Блочное исполнение с панельным креплением позволяет устанавливать розетку на корпусах шкафов, стоек и приборных панелей, а гайка для неэкранированного кабеля упрощает монтаж в условиях ограниченного пространства.

Изделие востребовано в тех случаях, когда требуется прочное цилиндрическое соединение с малым количеством контактов, устойчивое к перепадам температуры и многократным перестыковкам. Четырёхконтактная конфигурация подходит для линий питания, управляющих сигналов и служебных цепей. Алюминиевый корпус обеспечивает сравнительно небольшую массу при достаточной жёсткости, а серебряное покрытие контактов поддерживает стабильное сопротивление даже после длительного хранения.

Соединитель применяется как в новой аппаратуре, так и при замене аналогичных разъёмов серии 2РМДТ в ранее выпущенном оборудовании. Совместимость с ответными частями определяется типоразмером корпуса 18, конфигурацией контактов 4 на 1,5 мм и типом покрытия.
