Назначение и область применения

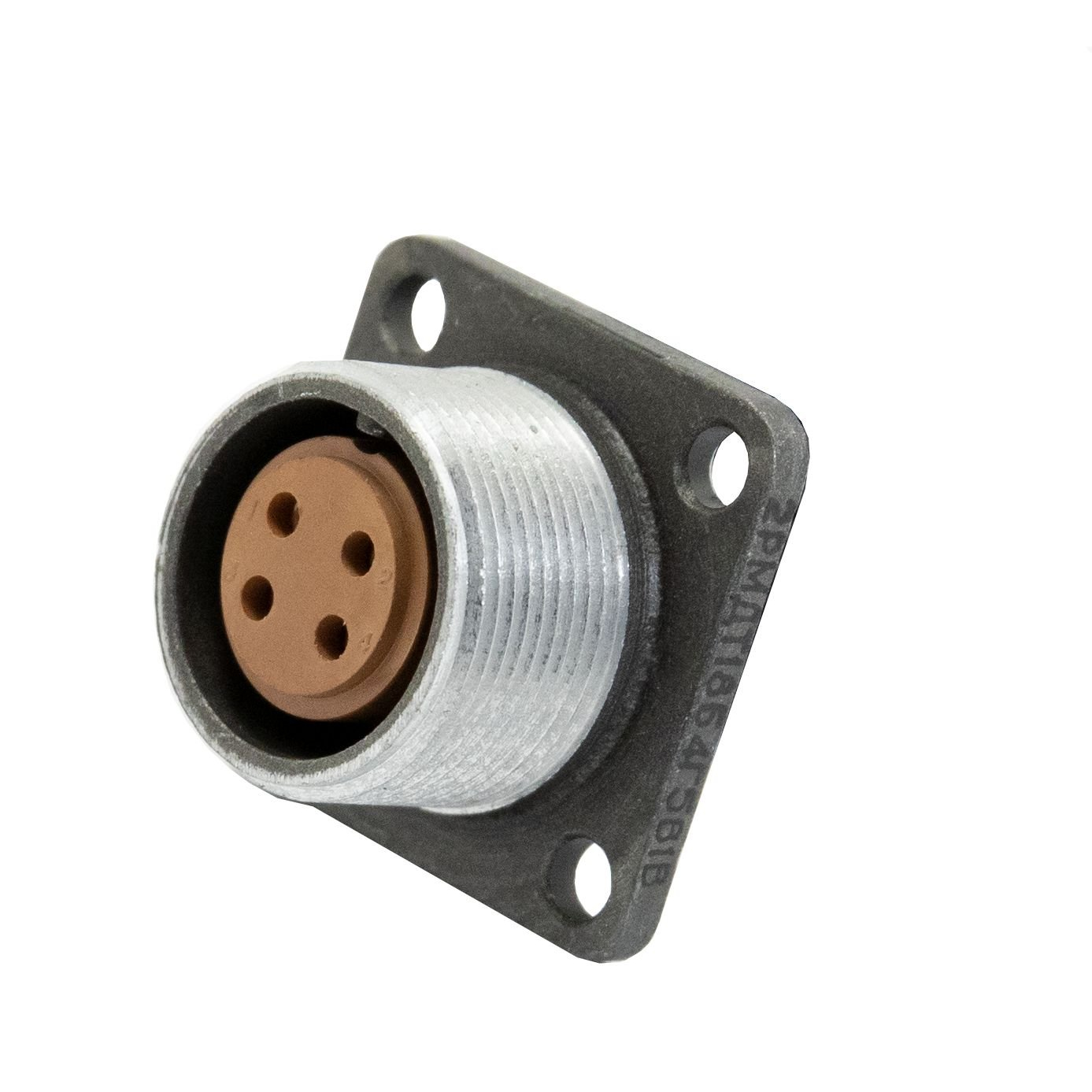

2РМДТ18Б4Г5В1В — это блочная приборная розетка из серии цилиндрических низкочастотных соединителей 2РМДТ. Изделие предназначено для коммутации, соединения и разъединения электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, измерительных приборов, промышленного оборудования и других устройств, где требуется надёжное разъёмное подключение кабельных линий.

Соединитель рассчитан на эксплуатацию в низкочастотных электрических цепях и применяется там, где важны устойчивость к внешним воздействиям, фиксация сочленённого положения и продолжительный срок службы. Резьбовая конструкция соединения исключает самопроизвольное расчленение при вибрациях и механических нагрузках, что позволяет использовать разъём в аппаратуре, работающей в сложных условиях.

Монтаж розетки осуществляется на панель, а электрическое подключение выполняется методом пайки. Благодаря компактным габаритам и стандартизированным установочным размерам изделие может применяться как в новой аппаратуре, так и при ремонте и замене ранее установленных соединителей аналогичного типа.

Подтверждённые особенности конструкции

Разъём 2РМДТ18Б4Г5В1В относится к типу розеток блочных, приборных, без патрубка. Корпус изделия обычно изготавливается из металла, а изолятор — из карболита, что обеспечивает механическую прочность и стабильность электрических параметров в процессе эксплуатации.

Конструктивные и электрические характеристики изделия:

• Тип: розетка блочная, приборная, без патрубка.
• Количество контактов: 4.
• Сочетание контактов: 5.
• Диаметр контактов: 1,5 мм.
• Тип контактов: гнездо.
• Материал контактов: латунь.
• Покрытие контактов: серебро.
• Способ монтажа: на панель.
• Способ электрического подключения: пайка.
• Тип фиксации сочленённого положения: резьбовое соединение.
• Габариты корпуса: 27 × 27 × 25 мм.
• Расстояние между установочными отверстиями: 20 мм.

Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и стабильность электрического соединения в течение всего срока службы. Резьбовая фиксация гарантирует плотное и надёжное сочленение ответных частей соединителя.

Электрические параметры и ресурс

Соединитель рассчитан на работу в цепях постоянного и переменного тока с рабочим напряжением до 560 В. Допустимый ток на один контакт составляет до 15 А, а суммарный ток на соединитель — до 50 А. Такие параметры позволяют применять розетку в широком спектре устройств, включая цепи питания и сигнальные линии средней мощности.

Ресурс изделия составляет до 500 сочленений-расчленений при соблюдении условий эксплуатации. Срок сохраняемости — до 15 лет, что подтверждает долговечность конструкции и качество применяемых материалов. Климатическое исполнение обозначается буквой «В», что указывает на пригодность изделия к определённым условиям эксплуатации, предусмотренным для данной серии соединителей.

Сочетание номинального напряжения, токовой нагрузки и количества контактов делает 2РМДТ18Б4Г5В1В универсальным решением для построения надёжных разъёмных соединений в приборах и оборудовании различного назначения, где предъявляются требования к стабильности контакта и устойчивости к внешним механическим факторам.

Расшифровка маркировки

Маркировка 2РМДТ18Б4Г5В1В читается как обозначение серии, условного размера корпуса, типа корпуса и исполнения контактов. Число 18 относится к размеру корпуса, а цифра 4 указывает на количество контактов. Последняя буква «В» в маркировке соответствует серебряному покрытию контактов. Такая система обозначений позволяет однозначно идентифицировать исполнение соединителя и его конструктивные особенности при подборе совместимых ответных частей.
