Назначение соединителя 2РМДТ184Ш5В1В

Соединитель 2РМДТ184Ш5В1В относится к серии цилиндрических низкочастотных негерметичных разъемов, предназначенных для работы в цепях постоянного и переменного тока. Изделие применяется для организации надежного разъемного подключения проводов, кабелей и отдельных блоков в составе промышленной электроники, измерительной аппаратуры и другого оборудования, где требуется стабильный электрический контакт.

Разъем рассчитан на эксплуатацию при рабочем напряжении до 560 В. Конструкция предполагает монтаж на панель или на блок, а резьбовой способ сочленения обеспечивает механическую фиксацию ответных частей. Такое исполнение позволяет сохранять целостность соединения при вибрационных нагрузках и многократных циклах коммутации.

Благодаря использованию серебряного покрытия контактов соединитель обеспечивает низкое переходное сопротивление и устойчивость контактных поверхностей к окислению. Это особенно важно в цепях с повышенными требованиями к качеству сигнала и стабильности электрических параметров.

Подтвержденные особенности и характеристики

В открытых источниках для исполнений семейства 2РМДТ, близких к обозначению 2РМДТ184Ш5В1В, указываются следующие технические параметры.

• Количество контактов — 4.
• Рабочее напряжение — до 560 В.
• Рабочий ток на контакт — до 15 А.
• Суммарный рабочий ток на разъем — до 50 А.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции — не менее 1000–5000 МОм.
• Покрытие контактов — серебро.
• Материал изолятора — карболит.

Корпус изделия выполняется из металла, что обеспечивает механическую прочность и защиту внутренних элементов от внешних воздействий. Индекс «В» в маркировке указывает на серебряное покрытие контактов, подтверждая заявленные электрические свойства соединителя.

Конструкция и применение

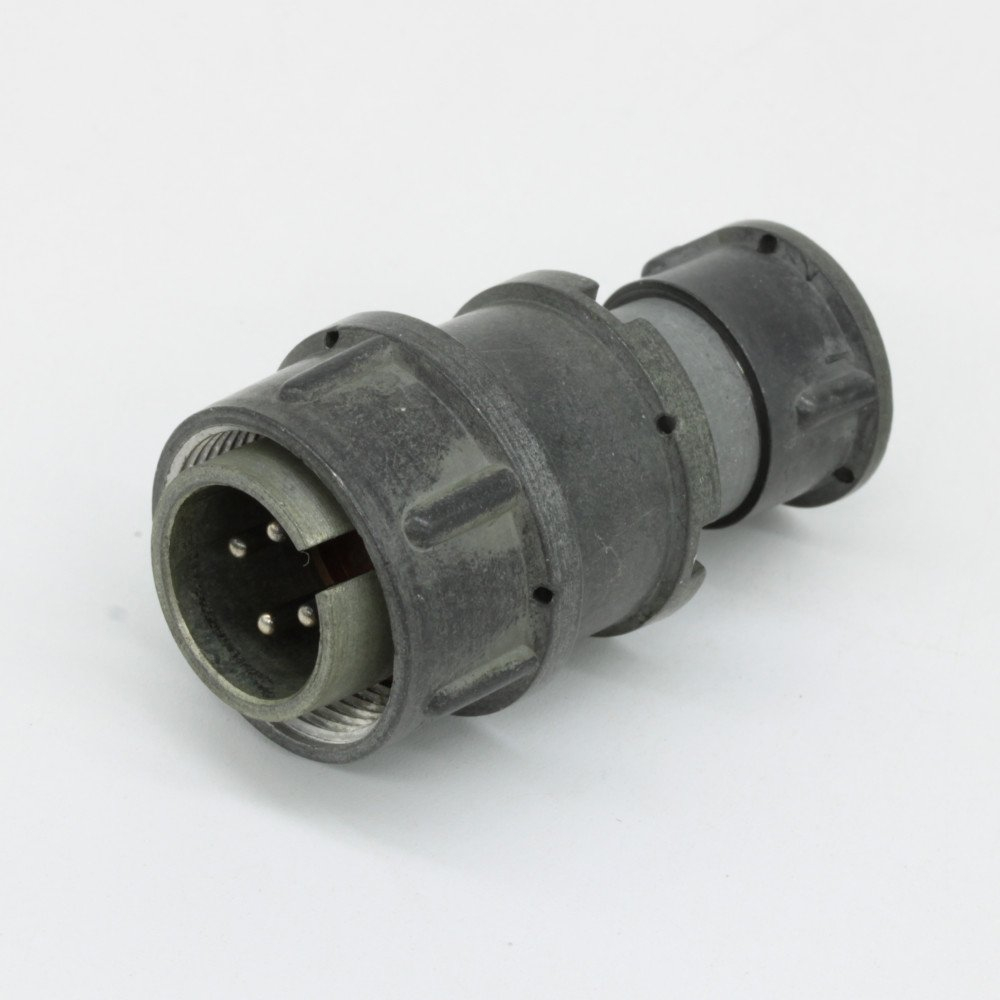

Соединитель 2РМДТ184Ш5В1В имеет цилиндрический корпус приборного или блочного типа. Сочленение ответных частей осуществляется резьбовым способом, что гарантирует плотное прилегание контактов и предотвращает самопроизвольное разъединение. Изолятор из карболита обеспечивает надежную электрическую изоляцию контактов друг от друга и от корпуса.

Серебряное покрытие контактов повышает коррозионную стойкость и снижает вероятность образования окисных пленок, которые способны ухудшать проводимость. Это делает разъем пригодным для применения в аппаратуре, эксплуатируемой в условиях повышенной влажности, перепадов температур и умеренных механических нагрузок.

Изделие подходит для использования в промышленных системах управления, измерительных приборах, блоках питания и другом оборудовании, где важны прочность соединения, стабильный контакт и длительный срок службы. Резьбовая фиксация позволяет применять разъем в устройствах, подверженных вибрациям, без риска потери электрического соединения.

Рекомендации по подбору и совместимости

При выборе соединителя 2РМДТ184Ш5В1В для замены или подбора ответной части необходимо учитывать не только количество контактов, но и размер корпуса, тип исполнения, способ монтажа и ключевку. В маркировке присутствуют признаки, которые могут влиять на совместимость с другими разъемами серии, поэтому рекомендуется сверять полную маркировку, нанесенную на корпус изделия, с чертежом конкретного исполнения.

Особое внимание следует уделять соответствию рабочего напряжения и тока параметрам подключаемого оборудования. Превышение допустимых значений может привести к перегреву контактов и повреждению изолятора. Правильный подбор ответной части и соблюдение условий эксплуатации обеспечивают надежную и долговечную работу разъемного соединения.
