Назначение соединителя

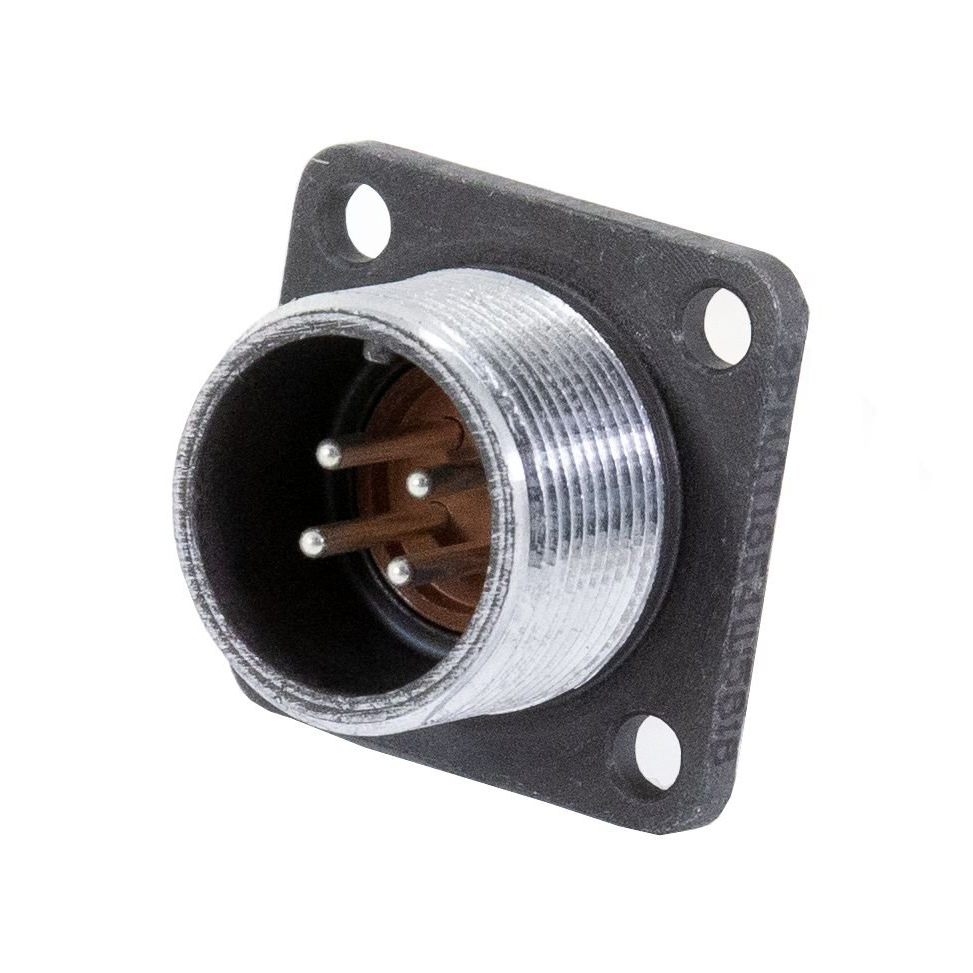

Изделие 2РМДТ184Г5В1В относится к категории низкочастотных цилиндрических соединителей общего назначения. Такие компоненты применяются для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре, где требуется стабильный электрический контакт и устойчивость к внешним механическим воздействиям. Конструкция рассчитана на эксплуатацию в условиях вибраций, ударных нагрузок и значительных перепадов температуры.

Соединитель выполнен в негерметичном тропикоустойчивом исполнении. Это означает, что он пригоден для работы в регионах с повышенной влажностью и температурными колебаниями, характерными для тропического климата. Благодаря резьбовому способу сочленения обеспечивается надёжная фиксация ответных частей, что снижает риск самопроизвольного разъединения при механических нагрузках.

Подтверждённые особенности серии 2РМДТ

Маркировка 2РМДТ184Г5В1В указывает на принадлежность к серии цилиндрических соединителей 2РМДТ. По данным на близкую родственную модель 2РМДТ18Б4Г5В1В, серия характеризуется следующими подтверждёнными особенностями.

• Резьбовая фиксация соединяемых частей.
• Извлекаемые контакты, монтаж которых выполняется методом обжимки.
• Возможное серебряное или золотое покрытие контактов в зависимости от конкретного исполнения.
• Устойчивость к вибрационным и ударным нагрузкам.
• Рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции не менее 1000 МОм.
• Рабочее напряжение до 560 вольт.
• Токовая нагрузка до 15 ампер на один контакт.
• Минимальная наработка 5000 часов.
• Срок сохраняемости до 25 лет.

Перечисленные параметры относятся к типовым значениям серии и подтверждены характеристиками близкой модели, имеющей сходную структуру обозначения. Точные значения для конкретного исполнения 2РМДТ184Г5В1В следует дополнительно сверять по паспорту или чертежу изделия.

Применение

Соединители данной серии востребованы в устройствах, где необходимо многократное сочленение и расчленение электрических цепей с сохранением стабильных параметров контакта. Они используются при сборке радиоэлектронных блоков, измерительной аппаратуры, промышленного оборудования и систем, работающих в условиях умеренных и жёстких механических воздействий.

Тропикоустойчивое исполнение позволяет применять изделие в аппаратуре, эксплуатируемой в условиях повышенной влажности, в том числе в передвижных и стационарных установках. Извлекаемые контакты упрощают обслуживание и ремонт, поскольку допускают замену отдельных контактных элементов без замены всего соединителя.

Расшифровка маркировки

В обозначении 2РМДТ184Г5В1В зашифрованы тип соединителя, размер корпуса и вариант исполнения. Каждая буква и цифра имеют значение, поэтому даже небольшое отличие в маркировке может означать другой корпус, тип розетки или способ монтажа. Для точного определения всех конструктивных особенностей именно этой позиции рекомендуется использовать полную расшифровку по технической документации или паспорту изделия, а не ограничиваться сведениями по похожим позициям серии.

Изделие поставляется как компонент для профессионального применения при производстве и ремонте радиоэлектронной аппаратуры.
