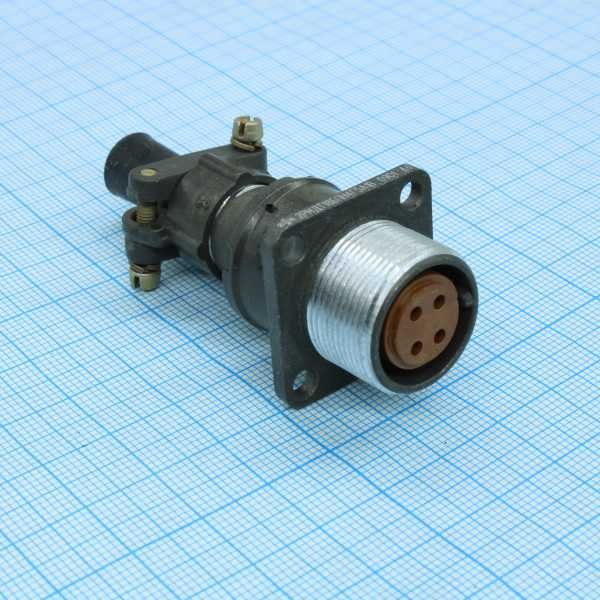

Назначение соединителя 2РМДТ184Г5А1В

Соединитель 2РМДТ184Г5А1В относится к семейству цилиндрических низкочастотных разъемов серии 2РМДТ и предназначен для коммутации электрических цепей постоянного и переменного тока в аппаратуре, приборах и промышленных системах. Изделие обеспечивает надежное разъемное соединение без применения пайки, что позволяет быстро подключать и отключать кабельные линии при монтаже, наладке и обслуживании оборудования.

Разъем применяется в условиях, где требуется устойчивость к механическим воздействиям, вибрационным нагрузкам, перепадам температуры и повышенной влажности. Конструкция с резьбовым сочленением исключает самопроизвольное разъединение контактов при тряске и движении, поэтому соединитель подходит для стационарной установки на корпусах устройств и для соединения внутренних блоков аппаратуры.

Благодаря цилиндрической форме корпуса и одношпоночной поляризации обеспечивается правильная ориентация ответных частей при сочленении. Это снижает риск ошибочного подключения и повреждения контактов. Разъем рассчитан на многократное использование и сохраняет рабочие характеристики в течение всего заявленного ресурса.

Подтвержденные особенности конструкции

Маркировка 2РМДТ184Г5А1В кодирует ключевые параметры изделия. Условный размер корпуса составляет 18, что определяет габаритные и присоединительные размеры соединителя. Количество контактов — 4, при этом каждый отдельный контакт рассчитан на токовую нагрузку до 15 А, а суммарная токовая нагрузка соединителя достигает 50 А.

Максимальное рабочее напряжение составляет 560 В, что позволяет использовать разъем в цепях с достаточно высоким напряжением. Диапазон рабочих температур охватывает значения от минус 60 до плюс 100 градусов Цельсия, что подтверждает пригодность изделия для эксплуатации в суровых климатических условиях и в нагретых зонах оборудования.

В обозначении присутствуют следующие элементы:

• Б — блочный корпус, предназначенный для установки на панель или корпус устройства;
• Г5 — сочетание контактов, определяющее их расположение и тип;
• А — золотое покрытие контактов, улучшающее проводимость и защищающее от окисления;
• В — климатическое исполнение, рассчитанное на широкий диапазон внешних воздействий.

Ресурс соединителя составляет 500 циклов сочленений-расчленений. Контакты и изолятор выполнены из материалов, пригодных для промышленной эксплуатации. Резьбовая фиксация обеспечивает плотное и стабильное соединение, а одношпоночная поляризация корпусов исключает неверное подключение.

Применение в аппаратуре и системах

Соединитель 2РМДТ184Г5А1В востребован в тех областях, где важны компактность, механическая прочность и стабильный электрический контакт. Изделие используется для соединения и разъединения электрических цепей без пайки, что особенно удобно при регулярном обслуживании, ремонте и замене узлов оборудования.

Типичные области применения включают:

• промышленные системы управления и автоматизации;
• измерительные приборы и лабораторное оборудование;
• аппаратуру, работающую в условиях вибрации и перепадов температуры;
• соединение внутренних модулей и блоков в корпусной технике.

Блочный корпус позволяет закрепить разъем на панели, а ответная кабельная часть обеспечивает быстрое подключение внешних линий. Резьбовое сочленение гарантирует стабильность контакта даже при длительной эксплуатации в подвижных или вибрирующих установках.

Соединитель 2РМДТ184Г5А1В сочетает проверенную временем конструкцию серии 2РМДТ с параметрами, необходимыми для ответственных электрических соединений. Изделие подходит для использования в аппаратуре, где требуется надежная коммутация цепей с напряжением до 560 В и устойчивость к сложным условиям эксплуатации.
