| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
27942РМДТ39КУН22Г5А1В |  | ПОД ЗАКАЗ | 1550 ₽ | |||||

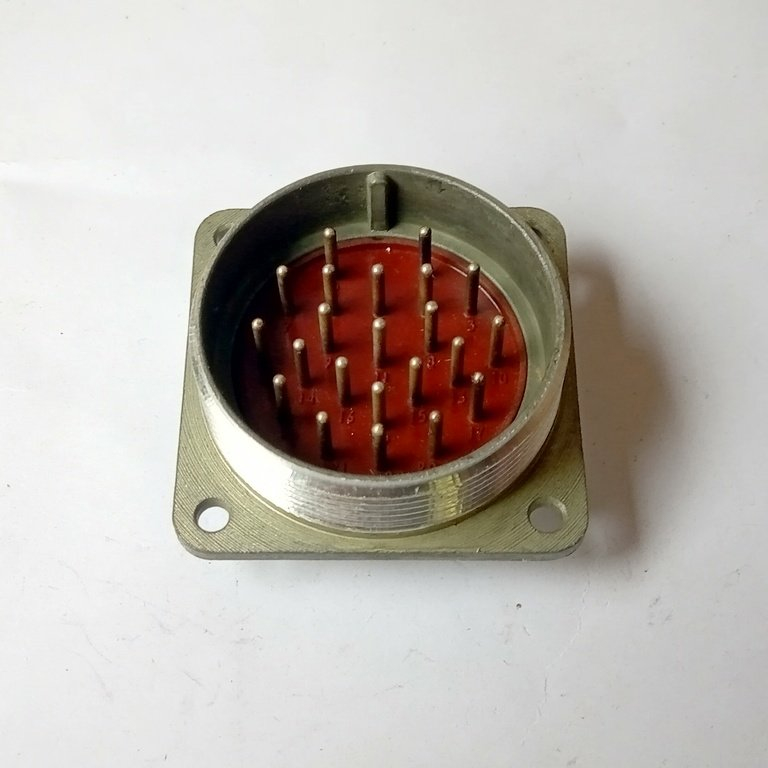

27952РМДТ39КУН22Г5В1В | Год: 2026 |  | ПОД ЗАКАЗ | |||||
501832РМДТ39КУН22Ш5В1ВПроизводитель: Элекон | Год: 2017 |  | > 8 шт. | 3250 ₽ | ||||
27972РМДТ39КУН22Ш5В1В | Год: 2026, «5» |  | ПОД ЗАКАЗ | |||||
27982РМДТ39КУЭ22Г5В1В | Год: 2026 |  | ПОД ЗАКАЗ | |||||
501852РМДТ39КУЭ22Ш5В1ВПроизводитель: Элекон | Год: 2017 |  | > 8 шт. | 2900 ₽ | ||||
28002РМДТ42Б45Г5А1В |  | ПОД ЗАКАЗ | ||||||
28012РМДТ42Б45Г5В1БВ |  | ПОД ЗАКАЗ | 350 ₽ | |||||
28022РМДТ42Б45Г5В1БВ |  | ПОД ЗАКАЗ | ||||||
501862РМДТ42Б45Г5В1ВПроизводитель: Элекон | Год: 2017 |  | > 35 шт. | 2250 ₽ | ||||
28042РМДТ42Б45Г5В1В |  | ПОД ЗАКАЗ | 350 ₽ | |||||
28052РМДТ42Б45Г5В1В |  | ПОД ЗАКАЗ | 400 ₽ | |||||
28062РМДТ42Б45Г5В1В | «5» |  | ПОД ЗАКАЗ | 400 ₽ | ||||
28072РМДТ42Б45Г5В1В | Год: 2026 |  | ПОД ЗАКАЗ | |||||
28082РМДТ42Б45Ш5А1В |  | ПОД ЗАКАЗ | ||||||
28092РМДТ42Б45Ш5А1В |  | ПОД ЗАКАЗ | ||||||
28102РМДТ42Б45Ш5В1БВ |  | ПОД ЗАКАЗ | 1150 ₽ | |||||
501872РМДТ42Б45Ш5В1ВПроизводитель: Элекон | Год: 2017 |  | > 24 шт. | 2350 ₽ | ||||
28122РМДТ42Б45Ш5В1В |  | ПОД ЗАКАЗ | ||||||
28132РМДТ42Б45Ш5В1В | Год: 2026 |  | ПОД ЗАКАЗ | |||||
28142РМДТ42Б4ГВ1 | «5» |  | ПОД ЗАКАЗ | 600 ₽ | ||||
28152РМДТ42Б4ГВ1ВПроизводитель: Элекон | «5» |  | ПОД ЗАКАЗ | 1150 ₽ | ||||
28162РМДТ42Б4ГВ1В | «5» |  | ПОД ЗАКАЗ | 1100 ₽ | ||||
28172РМДТ42Б4ШВ1 | «5» |  | ПОД ЗАКАЗ | 800 ₽ | ||||
28182РМДТ42Б4ШВ1В | «5» |  | ПОД ЗАКАЗ | 2950 ₽ |
Соединители 2РМД — это низкочастотные цилиндрические электрические разъемы негерметичного типа, предназначенные для работы в цепях постоянного и переменного тока (частотой до 3 МГц) и для объемного монтажа в электроприборах.
Ключевые характеристики
| Параметр | Значение |
|---|---|
| Рабочее напряжение | до 560 В и 700 В |
| Токовая нагрузка на контакт | от 4 А до 36 А |
| Суммарная токовая нагрузка | от 27 А до 260 А |
| Количество контактов | от 4 до 50 (зависит от типоразмера) |
| Сопротивление контакта | 1,5 мм — ≤2,5 мОм; 2 мм — ≤1,6 мОм; 3 мм — ≤0,8 мОм |
| Ёмкость между контактами | не более 6 пФ |
| Сопротивление изоляции | не менее 5000 МОм |
| Материал контактов | золото, серебро |
| Минимальная наработка | 5000 часов |
| Срок сохраняемости (γ=99,5%) | 15 лет |
Конструкция и маркировка
Тип : негерметичный цилиндрический соединитель ручного соединения
Состав : состоит из двух частей — вилки (штыревая, обозначается Ш ) и розетки (гнездовая, обозначается Г )
Исполнение корпуса : блочное ( Б ) или кабельное ( К )
Материал : карболитовое основание + металлический корпус
Пример маркировки : 2РМД36Б20Г5А1
2РМД— тип (низкочастотный цилиндрический)36— условный размер корпусаБ— блочный корпус20— 20 контактовГ— розетка5— диаметр контактов 1,5 ммА— золотое покрытие1— теплостойкость 100°C
Применение
Соединители 2РМД используют для объемного монтажа в электроприборах и оборудования, где требуется надёжное соединение цепей переменного/постоянного тока до 700 В и частотой до 3 МГц. Серия включает также тропикоустойчивые (2РМДТ) и герметичные модификации (2РМГД).
