| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
25692РМДТ30КУН24Г5В1В | «5» |  | ПОД ЗАКАЗ | |||||
25702РМДТ30КУН24Г5В1В | «ОС» |  | ПОД ЗАКАЗ | |||||
25712РМДТ30КУН24Г5В1В | «5» |  | ПОД ЗАКАЗ | |||||
25722РМДТ30КУН24Г5В1В | «5» |  | ПОД ЗАКАЗ | |||||
25732РМДТ30КУН24Г5В1В | Год: 2026, «ОС» |  | ПОД ЗАКАЗ | |||||
501052РМДТ30КУН24Ш5В1ВПроизводитель: Элекон | Год: 2017 |  | > 54 шт. | 3900 ₽ | ||||
25752РМДТ30КУН24Ш5В1В | Год: 2026, «5» |  | ПОД ЗАКАЗ | |||||
25762РМДТ30КУН8Г7А1В | «5» |  | ПОД ЗАКАЗ | 1550 ₽ | ||||
501062РМДТ30КУН8Г7В1ВПроизводитель: Элекон | Год: 2017 |  | > 49 шт. | 5200 ₽ | ||||
25782РМДТ30КУН8Г7В1В |  | ПОД ЗАКАЗ | 1850 ₽ | |||||
25792РМДТ30КУН8Г7В1В | Год: 2026 |  | ПОД ЗАКАЗ | |||||
501072РМДТ30КУН8Г7В1ЛВПроизводитель: Элекон | Год: 2017 |  | ПОД ЗАКАЗ | 5850 ₽ | ||||
25812РМДТ30КУН8Г7В1ЛВ | Год: 2026, «ОС» |  | ПОД ЗАКАЗ | |||||
25822РМДТ30КУН8Ш7В1 |  | ПОД ЗАКАЗ | 550 ₽ | |||||
501082РМДТ30КУН8Ш7В1ВПроизводитель: Элекон | Год: 2017 |  | > 48 шт. | 4850 ₽ | ||||
25842РМДТ30КУН8Ш7В1В | Год: 2026 |  | ПОД ЗАКАЗ | |||||
501092РМДТ30КУЭ24Г5В1ВПроизводитель: Элекон | Год: 2017 |  | > 85 шт. | 3000 ₽ | ||||
25862РМДТ30КУЭ24Г5В1В | Год: 2026 |  | ПОД ЗАКАЗ | |||||
501102РМДТ30КУЭ24Ш5В1ВПроизводитель: Элекон | Год: 2017 |  | > 55 шт. | 3150 ₽ | ||||
25882РМДТ30КУЭ24Ш5В1В | Год: 2026, «5» |  | ПОД ЗАКАЗ | |||||
501112РМДТ30КУЭ8Г7В1ВПроизводитель: Элекон | Год: 2017 |  | > 49 шт. | 5200 ₽ | ||||

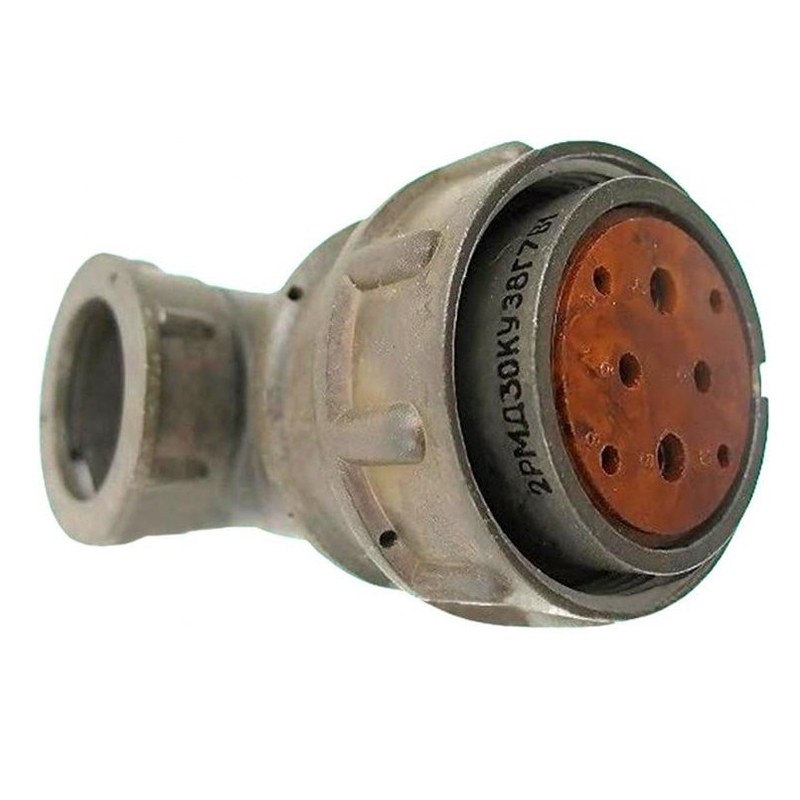

25902РМДТ30КУЭ8Г7В1В | Год: 2026, «ОС» |  | ПОД ЗАКАЗ | |||||
501122РМДТ30КУЭ8Г7В1ЛВПроизводитель: Элекон | Год: 2017 |  | ПОД ЗАКАЗ | 5850 ₽ | ||||
25922РМДТ30КУЭ8Г7В1ЛВ | Год: 2026 |  | ПОД ЗАКАЗ | |||||
501132РМДТ30КУЭ8Ш7В1ВПроизводитель: Элекон | Год: 2017 |  | > 48 шт. | 4550 ₽ |
Соединители 2РМД — это низкочастотные цилиндрические электрические разъемы негерметичного типа, предназначенные для работы в цепях постоянного и переменного тока (частотой до 3 МГц) и для объемного монтажа в электроприборах.
Ключевые характеристики
| Параметр | Значение |
|---|---|
| Рабочее напряжение | до 560 В и 700 В |
| Токовая нагрузка на контакт | от 4 А до 36 А |
| Суммарная токовая нагрузка | от 27 А до 260 А |
| Количество контактов | от 4 до 50 (зависит от типоразмера) |
| Сопротивление контакта | 1,5 мм — ≤2,5 мОм; 2 мм — ≤1,6 мОм; 3 мм — ≤0,8 мОм |
| Ёмкость между контактами | не более 6 пФ |
| Сопротивление изоляции | не менее 5000 МОм |
| Материал контактов | золото, серебро |
| Минимальная наработка | 5000 часов |
| Срок сохраняемости (γ=99,5%) | 15 лет |
Конструкция и маркировка
Тип : негерметичный цилиндрический соединитель ручного соединения
Состав : состоит из двух частей — вилки (штыревая, обозначается Ш ) и розетки (гнездовая, обозначается Г )
Исполнение корпуса : блочное ( Б ) или кабельное ( К )
Материал : карболитовое основание + металлический корпус
Пример маркировки : 2РМД36Б20Г5А1
2РМД— тип (низкочастотный цилиндрический)36— условный размер корпусаБ— блочный корпус20— 20 контактовГ— розетка5— диаметр контактов 1,5 ммА— золотое покрытие1— теплостойкость 100°C
Применение
Соединители 2РМД используют для объемного монтажа в электроприборах и оборудования, где требуется надёжное соединение цепей переменного/постоянного тока до 700 В и частотой до 3 МГц. Серия включает также тропикоустойчивые (2РМДТ) и герметичные модификации (2РМГД).
