| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
500632РМДТ27КПН7Ш5В1ВПроизводитель: Элекон | Год: 2017 |  | > 53 шт. | 2100 ₽ | ||||
23952РМДТ27КПН7Ш5В1В |  | ПОД ЗАКАЗ | ||||||
23962РМДТ27КПН7Ш5В1В | Год: 2026 |  | ПОД ЗАКАЗ | |||||
23972РМДТ27КПН7ШВ1ВПроизводитель: Лтава | «5» |  | ПОД ЗАКАЗ | 2600 ₽ | ||||
23982РМДТ27КПН7ШВ1ВПроизводитель: Элекон | «5» |  | ПОД ЗАКАЗ | 2700 ₽ | ||||
23992РМДТ27КПН7ШВ1В | «5» |  | ПОД ЗАКАЗ | 2600 ₽ | ||||
24002РМДТ27КПН7ШВ1В | «5» |  | ПОД ЗАКАЗ | 2600 ₽ | ||||
24012РМДТ27КПЭ19Г5А1В |  | ПОД ЗАКАЗ | ||||||
500662РМДТ27КПЭ19Г5В1ВПроизводитель: Элекон | Год: 2017 |  | > 12 шт. | 3150 ₽ | ||||
500652РМДТ27КПЭ19Г5В1ВПроизводитель: Элекон | Год: 2017 |  | > 63 шт. | 3250 ₽ | ||||
24042РМДТ27КПЭ19Г5В1В |  | ПОД ЗАКАЗ | ||||||
24052РМДТ27КПЭ19Г5В1В | «5» |  | ПОД ЗАКАЗ | |||||
24062РМДТ27КПЭ19Г5В1В |  | ПОД ЗАКАЗ | 1050 ₽ | |||||
24072РМДТ27КПЭ19Г5В1В | «ОС» |  | ПОД ЗАКАЗ | |||||
24082РМДТ27КПЭ19Г5В1В | Год: 2026 |  | ПОД ЗАКАЗ | |||||
24092РМДТ27КПЭ19Г5В1В | Год: 2026 |  | ПОД ЗАКАЗ | |||||
24102РМДТ27КПЭ19ГВ1 | «5» |  | ПОД ЗАКАЗ | 2200 ₽ | ||||
24112РМДТ27КПЭ19ГВ1В | «5» |  | ПОД ЗАКАЗ | 600 ₽ | ||||
500672РМДТ27КПЭ19Ш5В1ВПроизводитель: Элекон | Год: 2017 |  | > 32 шт. | 2600 ₽ | ||||
24132РМДТ27КПЭ19Ш5В1В |  | ПОД ЗАКАЗ | ||||||
24142РМДТ27КПЭ19Ш5В1В |  | ПОД ЗАКАЗ | ||||||
24152РМДТ27КПЭ19Ш5В1В |  | ПОД ЗАКАЗ | ||||||
24162РМДТ27КПЭ19Ш5В1В | Год: 2026 |  | ПОД ЗАКАЗ | |||||
24172РМДТ27КПЭ19ШВ1В | «5» |  | ПОД ЗАКАЗ | 1200 ₽ | ||||
24182РМДТ27КПЭ7Г5А1В | «5» |  | ПОД ЗАКАЗ |

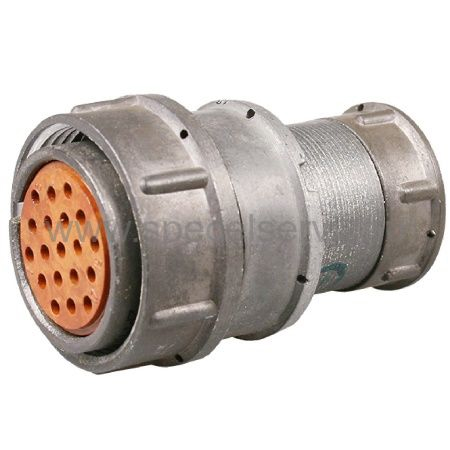

Соединители 2РМД — это низкочастотные цилиндрические электрические разъемы негерметичного типа, предназначенные для работы в цепях постоянного и переменного тока (частотой до 3 МГц) и для объемного монтажа в электроприборах.
Ключевые характеристики
| Параметр | Значение |
|---|---|
| Рабочее напряжение | до 560 В и 700 В |
| Токовая нагрузка на контакт | от 4 А до 36 А |
| Суммарная токовая нагрузка | от 27 А до 260 А |
| Количество контактов | от 4 до 50 (зависит от типоразмера) |
| Сопротивление контакта | 1,5 мм — ≤2,5 мОм; 2 мм — ≤1,6 мОм; 3 мм — ≤0,8 мОм |
| Ёмкость между контактами | не более 6 пФ |
| Сопротивление изоляции | не менее 5000 МОм |
| Материал контактов | золото, серебро |
| Минимальная наработка | 5000 часов |
| Срок сохраняемости (γ=99,5%) | 15 лет |
Конструкция и маркировка
Тип : негерметичный цилиндрический соединитель ручного соединения
Состав : состоит из двух частей — вилки (штыревая, обозначается Ш ) и розетки (гнездовая, обозначается Г )
Исполнение корпуса : блочное ( Б ) или кабельное ( К )
Материал : карболитовое основание + металлический корпус
Пример маркировки : 2РМД36Б20Г5А1
2РМД— тип (низкочастотный цилиндрический)36— условный размер корпусаБ— блочный корпус20— 20 контактовГ— розетка5— диаметр контактов 1,5 ммА— золотое покрытие1— теплостойкость 100°C
Применение
Соединители 2РМД используют для объемного монтажа в электроприборах и оборудования, где требуется надёжное соединение цепей переменного/постоянного тока до 700 В и частотой до 3 МГц. Серия включает также тропикоустойчивые (2РМДТ) и герметичные модификации (2РМГД).
