| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
22442РМДТ24БПН10Г5В1В |  | ПОД ЗАКАЗ | ||||||
22452РМДТ24БПН10Г5В1В | Год: 2026 |  | ПОД ЗАКАЗ | |||||
22462РМДТ24БПН10ГВ1ВПроизводитель: Элекон | «5» |  | ПОД ЗАКАЗ | 1650 ₽ | ||||
500292РМДТ24БПН10Ш5В1ВПроизводитель: Элекон |  | > 100 шт. | 1850 ₽ | |||||
500282РМДТ24БПН10Ш5В1ВПроизводитель: Элекон |  | > 119 шт. | 2100 ₽ | |||||
22492РМДТ24БПН10Ш5В1В | Год: 2026 |  | ПОД ЗАКАЗ | |||||
22502РМДТ24БПН10ШВ1В | «5» |  | ПОД ЗАКАЗ | 3100 ₽ | ||||
500302РМДТ24БПЭ10Г5В1ВПроизводитель: Элекон | Год: 2017 |  | > 10 шт. | 3150 ₽ | ||||
22522РМДТ24БПЭ10Г5В1В | Год: 2026 |  | ПОД ЗАКАЗ | |||||
500312РМДТ24БПЭ10Ш5В1ВПроизводитель: Элекон | Год: 2017 |  | > 90 шт. | 2100 ₽ | ||||
22542РМДТ24БПЭ10Ш5В1В | Год: 2026, «5» |  | ПОД ЗАКАЗ | |||||
22552РМДТ24БПЭ10ШВ1В | «5» |  | ПОД ЗАКАЗ | 2900 ₽ | ||||
22562РМДТ24К10Г5В1В |  | ПОД ЗАКАЗ | 200 ₽ | |||||
22572РМДТ24К10ШВ1ВПроизводитель: Элекон | «5» |  | ПОД ЗАКАЗ | 2000 ₽ | ||||
22582РМДТ24КПН10Г5А1В |  | ПОД ЗАКАЗ | 1050 ₽ | |||||
500322РМДТ24КПН10Г5В1ВПроизводитель: Элекон | Год: 2017 |  | > 123 шт. | 2600 ₽ | ||||
22602РМДТ24КПН10Г5В1В | «ОС» |  | ПОД ЗАКАЗ | |||||
22612РМДТ24КПН10Г5В1В | Год: 2026 |  | ПОД ЗАКАЗ | |||||
22622РМДТ24КПН10Г5В1Л | «5» |  | ПОД ЗАКАЗ | |||||
22632РМДТ24КПН10Г5В1Л | Год: 2026 |  | ПОД ЗАКАЗ | |||||
500332РМДТ24КПН10Г5В1ЛВПроизводитель: Элекон | Год: 2017 |  | > 90 шт. | 3000 ₽ | ||||
22652РМДТ24КПН10ГА1В | «5» |  | ПОД ЗАКАЗ | 2700 ₽ | ||||
22662РМДТ24КПН10ГВ1В | «5» |  | ПОД ЗАКАЗ | 1350 ₽ | ||||
22672РМДТ24КПН10ГВ1В | Год: 2024, «5» |  | ПОД ЗАКАЗ | 4900 ₽ | ||||
22682РМДТ24КПН10Ш5А1В | «5» |  | ПОД ЗАКАЗ | 1100 ₽ |

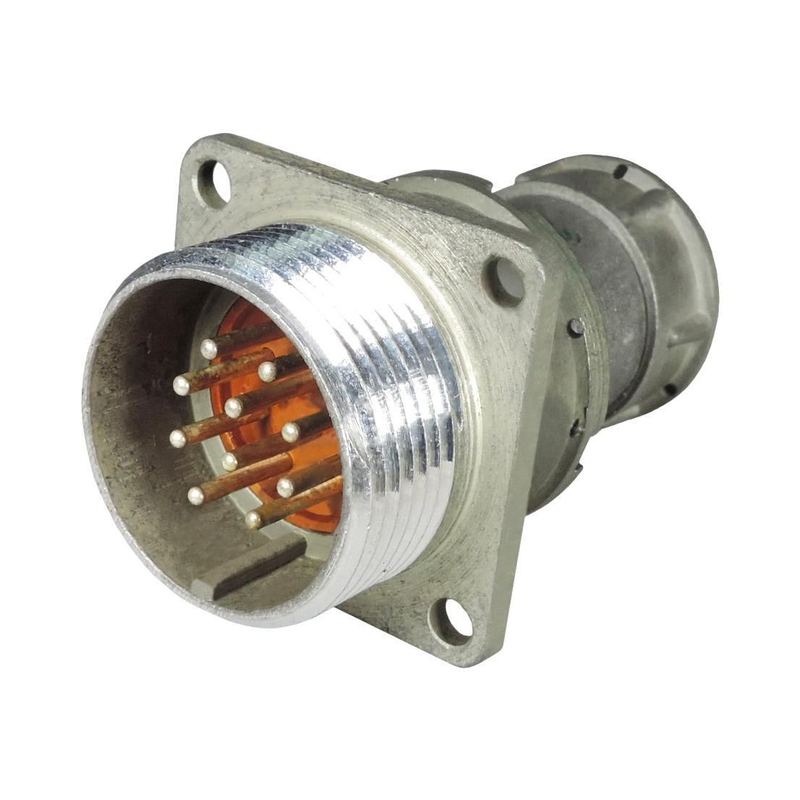

Соединители 2РМД — это низкочастотные цилиндрические электрические разъемы негерметичного типа, предназначенные для работы в цепях постоянного и переменного тока (частотой до 3 МГц) и для объемного монтажа в электроприборах.
Ключевые характеристики
| Параметр | Значение |
|---|---|
| Рабочее напряжение | до 560 В и 700 В |
| Токовая нагрузка на контакт | от 4 А до 36 А |
| Суммарная токовая нагрузка | от 27 А до 260 А |
| Количество контактов | от 4 до 50 (зависит от типоразмера) |
| Сопротивление контакта | 1,5 мм — ≤2,5 мОм; 2 мм — ≤1,6 мОм; 3 мм — ≤0,8 мОм |
| Ёмкость между контактами | не более 6 пФ |
| Сопротивление изоляции | не менее 5000 МОм |
| Материал контактов | золото, серебро |
| Минимальная наработка | 5000 часов |
| Срок сохраняемости (γ=99,5%) | 15 лет |
Конструкция и маркировка
Тип : негерметичный цилиндрический соединитель ручного соединения
Состав : состоит из двух частей — вилки (штыревая, обозначается Ш ) и розетки (гнездовая, обозначается Г )
Исполнение корпуса : блочное ( Б ) или кабельное ( К )
Материал : карболитовое основание + металлический корпус
Пример маркировки : 2РМД36Б20Г5А1
2РМД— тип (низкочастотный цилиндрический)36— условный размер корпусаБ— блочный корпус20— 20 контактовГ— розетка5— диаметр контактов 1,5 ммА— золотое покрытие1— теплостойкость 100°C
Применение
Соединители 2РМД используют для объемного монтажа в электроприборах и оборудования, где требуется надёжное соединение цепей переменного/постоянного тока до 700 В и частотой до 3 МГц. Серия включает также тропикоустойчивые (2РМДТ) и герметичные модификации (2РМГД).
