| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
20692РМД45Б50Г8В1 |  | ПОД ЗАКАЗ | 300 ₽ | |||||
20702РМД45Б50Г8В1 | «ОС» |  | ПОД ЗАКАЗ | |||||
20712РМД45Б50Г8В1 |  | ПОД ЗАКАЗ | ||||||
20722РМД45Б50Г8В1Б | «ОС» |  | ПОД ЗАКАЗ | |||||
20732РМД45Б50Г8В1В |  | ПОД ЗАКАЗ | 1300 ₽ | |||||

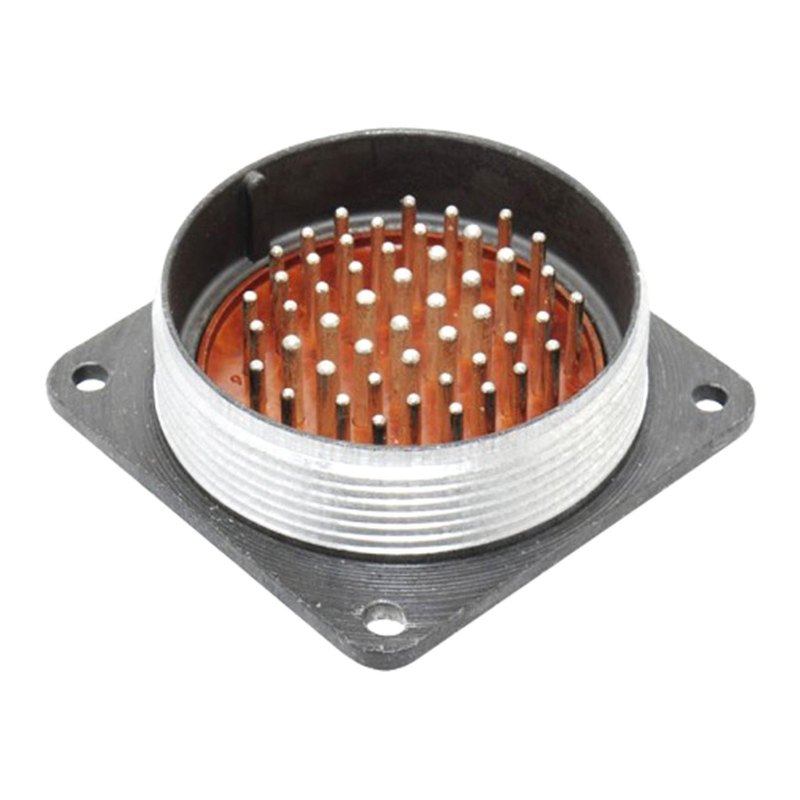

20742РМД45Б50Ш8В1 |  | ПОД ЗАКАЗ | 550 ₽ | |||||
20752РМД45Б50Ш8В1 |  | ПОД ЗАКАЗ | ||||||
20762РМД45Б50Ш8В1 |  | ПОД ЗАКАЗ | ||||||
20772РМД45Б50Ш8В1 |  | ПОД ЗАКАЗ | ||||||
20782РМД45БПН50Г8В1 |  | ПОД ЗАКАЗ | 750 ₽ | |||||
20792РМД45БПН50Г8В1 |  | ПОД ЗАКАЗ | ||||||
20802РМД45БПН50Г8В1 |  | ПОД ЗАКАЗ | ||||||
20812РМД45БПН50Г8В1 |  | ПОД ЗАКАЗ | ||||||
20822РМД45БПН50Г8В1 |  | ПОД ЗАКАЗ | ||||||
20832РМД45БПН50Ш8 |  | ПОД ЗАКАЗ | 1200 ₽ | |||||
20842РМД45БПН50Ш8А1 |  | ПОД ЗАКАЗ | 1350 ₽ | |||||
20852РМД45БПН50Ш8В1 |  | ПОД ЗАКАЗ | ||||||
20862РМД45БПН50Ш8В1 |  | ПОД ЗАКАЗ | ||||||
20872РМД45БПН50Ш8В1 | «5» |  | ПОД ЗАКАЗ | |||||
20882РМД45БПЭ50Г8В1 |  | ПОД ЗАКАЗ | ||||||
20892РМД45БПЭ50Г8В1 | «ОС» |  | ПОД ЗАКАЗ | |||||
20902РМД45БПЭ50Ш8В1 |  | ПОД ЗАКАЗ | 350 ₽ | |||||
20912РМД45БПЭ50Ш8В1 |  | ПОД ЗАКАЗ | 1200 ₽ | |||||
20922РМД45К50Г8В1 |  | ПОД ЗАКАЗ | ||||||
20932РМД45КПН (БПН) ПАТРУБОК С ГАЙКОЙ |  | ПОД ЗАКАЗ |
Соединители 2РМД — это низкочастотные цилиндрические электрические разъемы негерметичного типа, предназначенные для работы в цепях постоянного и переменного тока (частотой до 3 МГц) и для объемного монтажа в электроприборах.
Ключевые характеристики
| Параметр | Значение |
|---|---|
| Рабочее напряжение | до 560 В и 700 В |
| Токовая нагрузка на контакт | от 4 А до 36 А |
| Суммарная токовая нагрузка | от 27 А до 260 А |
| Количество контактов | от 4 до 50 (зависит от типоразмера) |
| Сопротивление контакта | 1,5 мм — ≤2,5 мОм; 2 мм — ≤1,6 мОм; 3 мм — ≤0,8 мОм |
| Ёмкость между контактами | не более 6 пФ |
| Сопротивление изоляции | не менее 5000 МОм |
| Материал контактов | золото, серебро |
| Минимальная наработка | 5000 часов |
| Срок сохраняемости (γ=99,5%) | 15 лет |
Конструкция и маркировка
Тип : негерметичный цилиндрический соединитель ручного соединения
Состав : состоит из двух частей — вилки (штыревая, обозначается Ш ) и розетки (гнездовая, обозначается Г )
Исполнение корпуса : блочное ( Б ) или кабельное ( К )
Материал : карболитовое основание + металлический корпус
Пример маркировки : 2РМД36Б20Г5А1
2РМД— тип (низкочастотный цилиндрический)36— условный размер корпусаБ— блочный корпус20— 20 контактовГ— розетка5— диаметр контактов 1,5 ммА— золотое покрытие1— теплостойкость 100°C
Применение
Соединители 2РМД используют для объемного монтажа в электроприборах и оборудования, где требуется надёжное соединение цепей переменного/постоянного тока до 700 В и частотой до 3 МГц. Серия включает также тропикоустойчивые (2РМДТ) и герметичные модификации (2РМГД).
